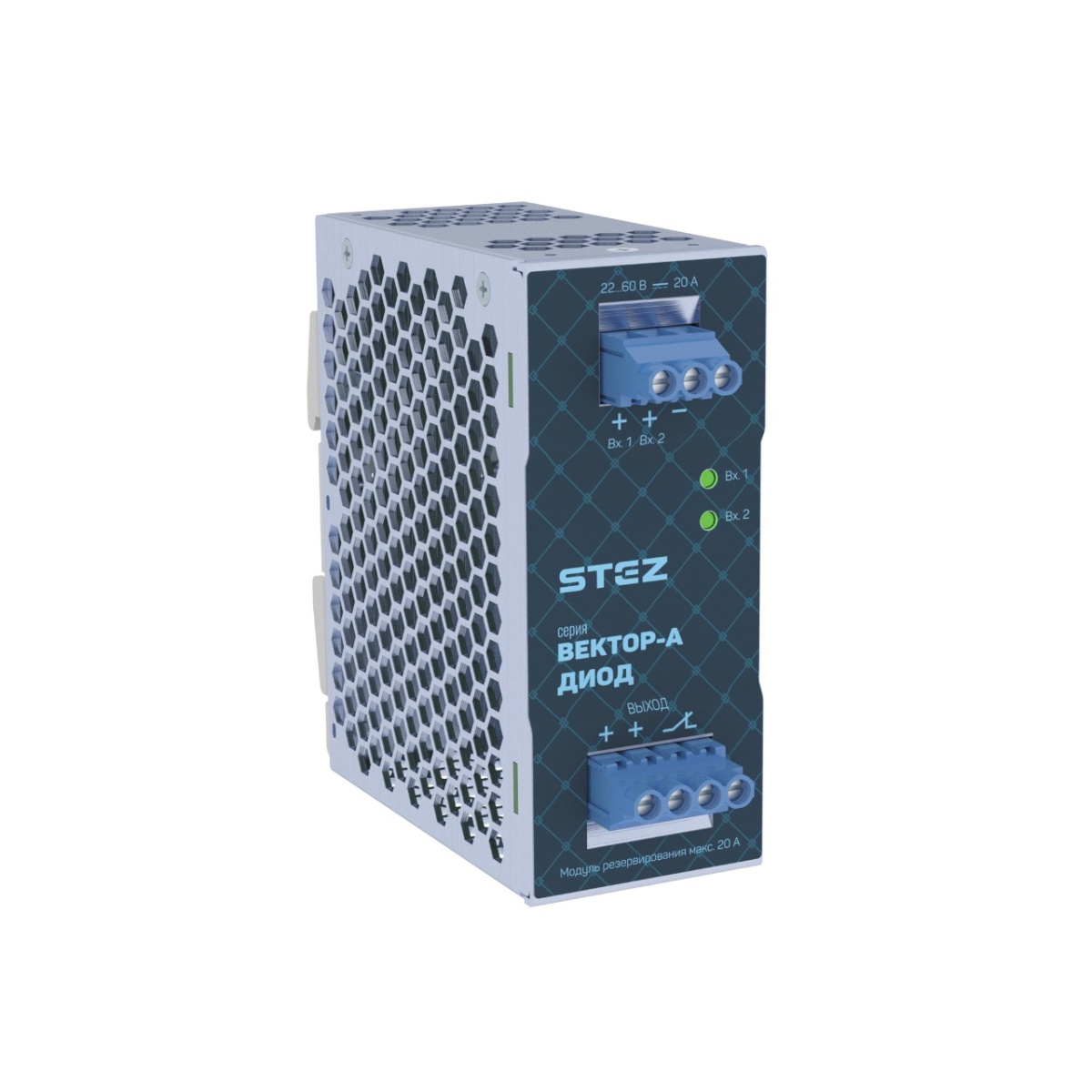

ВЕКТОР-А-Диод-24DC/2х10/1х20, Модуль резервный
ВЕКТОР-А-Диод-24DC/2х10/1х20, Модуль резервный
Артикул:
51100001
Тип подключения:
Винтовые зажимы
Степень защиты:
IP20
Цвет:
чёрный
Резервный модуль ВЕКТОР, 24В-48В DC, 2x10A, 1x20A
ВЕКТОР-А-Диод-24DC/2х10/1х20, Модуль резервный
Страна производства -
РОССИЯ
В корзину
Технические данные
8 271 ₽/шт.
На складе
шт.
на сумму
8 271 ₽
без НДС
Где я могу приобрести данный товар?
Задать вопрос
Описание
Диодный модуль резервирования для развязки параллельно подключенных источников питания серии ВЕКТОР-А
Характеристики
Общие
Короткое описание
Модуль резервный
Минимальный заказ
1
Норма упаковки
1
Классификация
ETIM 8.0
EC000683
Коммерческие данные
Страна происхождения
RU
Вес/шт. (без упаковки)
520 г
Сертификаты
EAC
ID допуска: RU S-DE.BL08.W.00764
Описание продукта
Описание продукта
ВЕКТОР-А-ДИОД – диодные модули резервирования, предназначенные для развязки параллельно подключенных
Характеристики изделий
Технические характеристики
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C
КПД
> 97 %
Стандарты / нормативные документы
EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-6-3
Размеры
Высота
121 мм
Ширина
50 мм
Глубина
122 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
50 мм / 50 мм
Монтажное расстояние справа/слева
5 мм / 5 мм
Спецификации материала
Цвет
чёрный
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Материал корпуса
Металл
Характеристики клемм
Длина снятия изоляции
15 мм 18 мм
Тип подключения
Винтовые зажимы
Экологические условия и условия эксплуатации
Степень защиты
IP20
Рабочая высота
≤ 4000 м (> 2000 м, изменение хар-к: 10 %/1000 м)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Монтаж
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Входные данные
Диапазон входных напряжений
10 В DC ... 30 В DC
Режим DC
Режим DC
Тип напряжения питания
DC
Выходные данные
Защита от перенапряжений при переходных процессах
Варистор
Рассеиваемая мощность, номинальная нагрузка, макс.
10 Вт (IOUT = 20 A)
Номинальный ток на выходе (IN)
1х20 А / 2х10 А
Возможность последовательного подключения
Нет
Изменение хар-к
60 °C ... 70 °C (2,5 % / K)
Условия окружающей среды
Вибрация (при эксплуатации)
5г (5-500 Гц / 2,5 ч / XYZ)
Документация
Технический паспорт изделия (pdf)
Чертеж, 3D модель (zip)
ТР ТС 004 О безопасности низковольтного оборудования, ТР ТС 020 Электромагнитная совместимость технических средств
Каталог системы электропитания Вектор А
