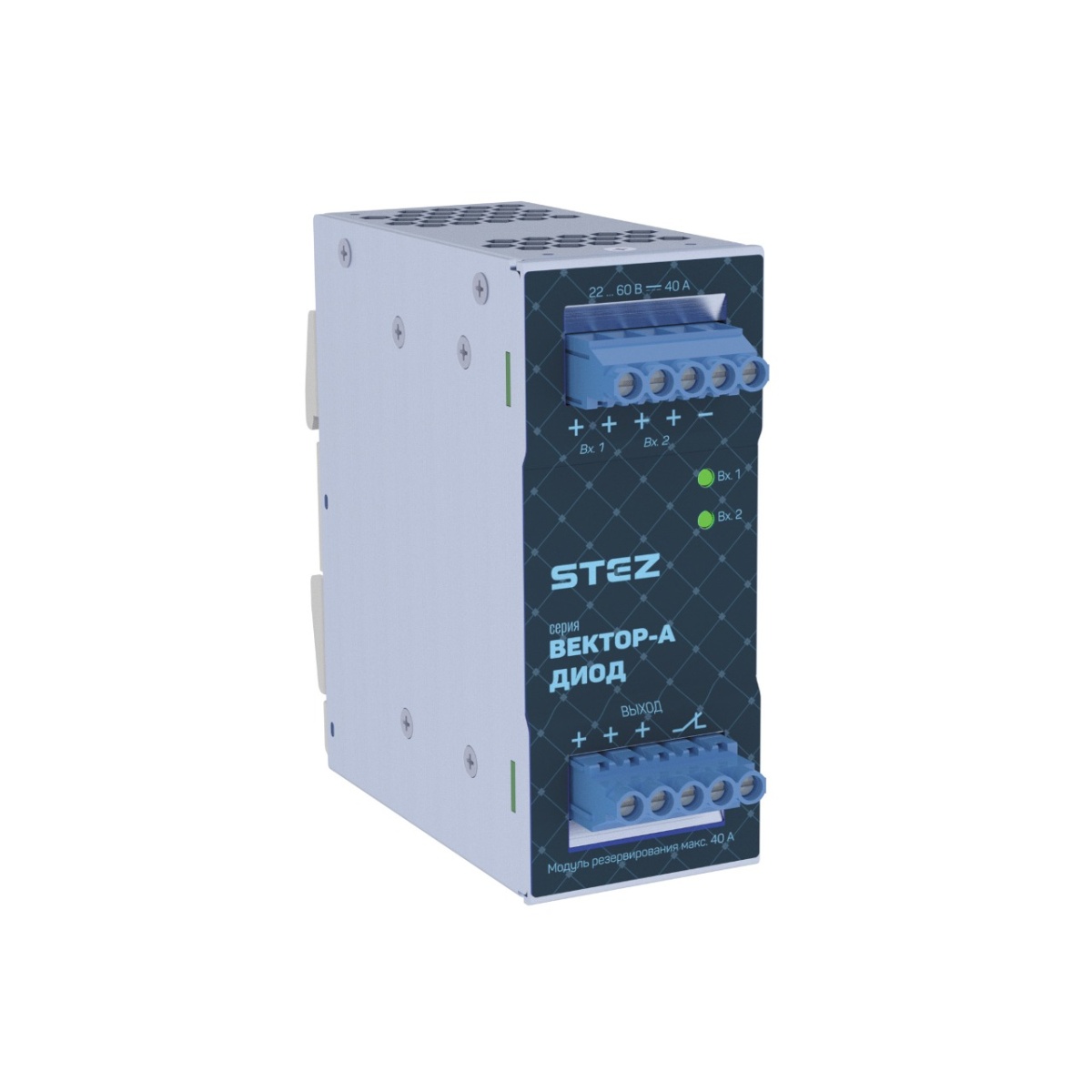

ВЕКТОР-А-Диод-24DC/2х20/1х40, Модуль резервный

ВЕКТОР-А-Диод-24DC/2х20/1х40, Модуль резервный
ВЕКТОР-А-Диод-24DC/2х20/1х40, Модуль резервный
  • Артикул:
    51100002
  • Тип подключения:
    Винтовые зажимы
  • Степень защиты:
    IP20
  • Тип монтажа:
    Установка на монтажной рейке
  • Цвет:
    чёрный
ВЕКТОР-А-Диод-24DC/2х20/1х40, Модуль резервный
Страна производства - РОССИЯ

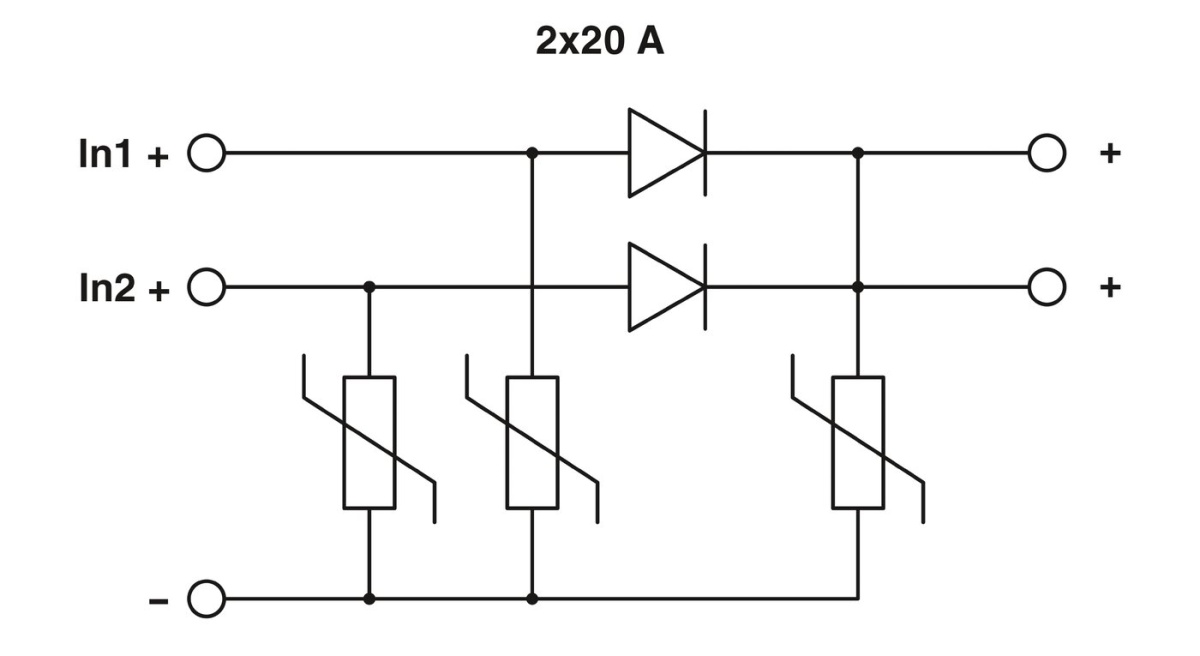

Диодный модуль резервирования для развязки параллельно подключенных источников питания серии ВЕКТОР-А
Короткое описание
Модуль резервный
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC000683
ECLASS-11.0
27371010
Тип подключения
Винтовые зажимы
Материал корпуса
Металл
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C
КПД
> 97 %
Стандарты / нормативные документы
EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-6-3
Высота
121 мм
Ширина
50 мм
Глубина
122 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
50 мм / 50 мм
Монтажное расстояние справа/слева
5 мм / 5 мм
Цвет
чёрный
Материал корпуса
Металл
Длина снятия изоляции
15 мм 18 мм
Момент затяжки, макс.
0,6 Нм
Мин. момент затяжки
0,5 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Рабочая высота
≤ 4000 м (> 2000 м, изменение хар-к: 10 %/1000 м)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Условия окружающей среды
Условия окружающей среды
Выходное напряжение
UIn -
Падение напряжения
Падение напряжения
Тип монтажа
Установка на монтажной рейке
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу
присоединяемый: горизонтально 0 мм, вертикально 50 мм
Диапазон входных напряжений
10 В DC ... 30 В DC
Режим DC
Режим DC
Максимальный ток Iмакс.
2x 25 A (-25 °C ... 40 °C) 1x 50 A (-25 °C ... 40 °C)
Тип напряжения питания
DC
Защита от перенапряжений при переходных процессах
Варистор
Рассеиваемая мощность, номинальная нагрузка, макс.
10 Вт (IOUT = 20 A)
Номинальный ток на выходе (IN)
1х40 A / 2х20 A
Возможность последовательного подключения
Нет
Изменение хар-к
60 °C ... 70 °C (2,5 % / K)
Требования по ЭМС к помехозащищенности
EN 61000-6-1 EN 61000-6-2
Требования по ЭМС к степени эмиссии помех
EN 61000-6-3 EN 61000-6-4
E/A/S
асимметричный
Разряд между контактами
4 кВ (Уровень контроля 3)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Воздушный разряд
8 кВ (Уровень контроля 3)
Излучение помех
Излучение помех
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
EN 61000-6-2:2005
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
10 В/м
Вибрация (при эксплуатации)
5г (5-500 Гц / 2,5 ч / XYZ)
Страна происхождения
RU
Вес/шт. (без упаковки)
520 г
Длина упаковки (мм.)
129
Ширина упаковки (мм.)
57
Высота упаковки (мм.)
129
Вес упаковки (гр.)
570
Длина, 1 шт. (мм.)
122
Ширина, 1 шт. (мм.)
50
Высота, 1 шт. (мм.)
121
Вес, 1 шт. (гр.)
520
EAC
ID допуска: RU S-DE.BL08.W.00764
cUL Listed
ID допуска: FILE E 123528
cULus Listed
-
Описание продукта
ВЕКТОР-А-ДИОД – диодные модули резервирования, предназначенные для развязки параллельно подключенных
