Устройства сопряжения сигналов

Продукция СТЭЗ Продукция Феникс Контакт Продукция Kyland

Сопряжение сигналов

Новинки

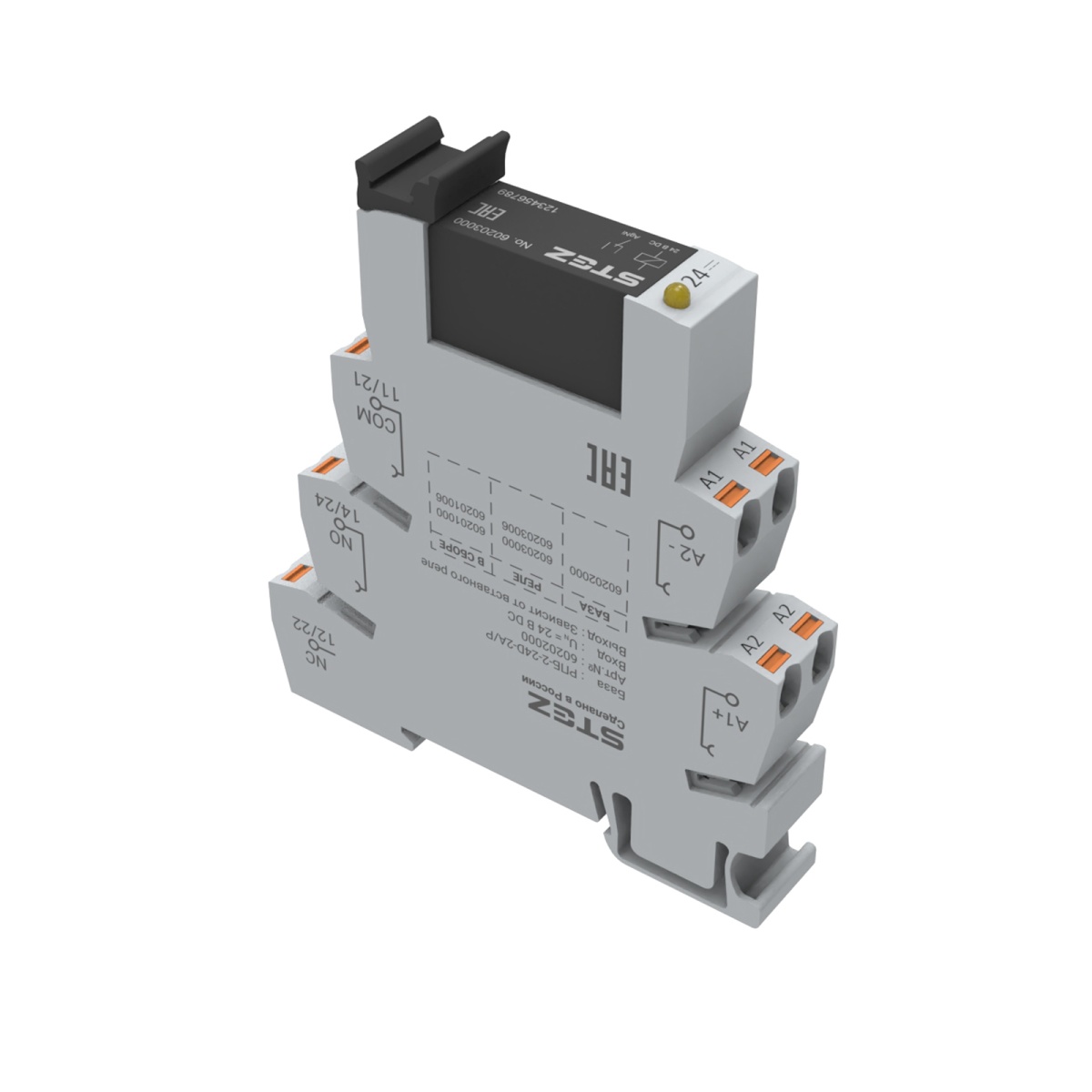

Новая линейка интерфейсных реле РПМ‑2

Компактные интерфейсные реле в корпусе 14 мм, два исполнения контактной группы

Электромеханические интерфейсные реле в едином форм-факторе с реле РПМ‑1. Два исполнения контактной группы: один перекидной контакт до 12 А или два перекидных до 6 А на канал. Катушка — 24 В DC, 24 В AC/DC и 230 В AC/DC. Светодиодный индикатор состояния, встроенный защитный диод (DC-исполнения), сертификат ТР ТС 001/2011 «О безопасности железнодорожного подвижного состава».

Доступные артикулы

  • 60201015, РПМ‑2‑24D‑1B/P — 24 В DC, 1×12 А
  • 60201000, РПМ‑2‑24D‑2A/P — 24 В DC, 2×6 А
  • 60201002, РПМ‑2‑24A‑2A/P — 24 В AC/DC, 2×6 А
  • 60201001, РПМ‑2‑230A‑2A/P — 230 В AC/DC, 2×6 А
К списку изделий

Реле в сборе РПМ‑3 с подключением Push-in

Универсальные промышленные реле форм-фактора 3, безвинтовые клеммы Push-in

Электромеханические реле в сборе РПМ‑3 теперь с безынструментальным подключением Push-in. Исполнения на два переключающих контакта 8 А или один контакт на 16 А; катушка 24 В DC или 230 В AC. Сменная защитная схема (диод или варистор), светодиодная индикация состояния.

Доступные артикулы

  • 60301001, РПМ‑3‑24D‑2AD/P — 24 В DC, 2×8 А, диод
  • 60301003, РПМ‑3‑24D‑1ВD/P — 24 В DC, 1×16 А, диод
  • 60301000, РПМ‑3‑230A‑2AV/P — 230 В AC, 2×8 А, варистор
  • 60301028, РПМ‑3‑230A‑2A/P — 230 В AC, 2×8 А
К списку изделий

Устройства сопряжения сигналов СТЭЗ

Линейка СТЭЗ для сопряжения, развязки и нормирования сигналов включает четыре группы изделий:

  • Интерфейсные реле — гальваническая развязка и коммутация сигналов контроллера: компактные РПМ‑1 / РПО‑1 / РПМ‑2 / РПМ‑7 и универсальные в сборе РПМ‑3 / РПМ‑4;
  • Барьеры искрозащиты АВИС — передача сигналов из взрывоопасной Ex‑зоны в безопасную с искробезопасной гальванической развязкой;
  • Преобразователи сигналов АВИН — развязка, нормирование и преобразование аналоговых сигналов общепромышленного применения (non‑Ex);
  • Реле безопасности АСТРА — построение защитных цепей машин с контролем собственной исправности (до УПБ 3 / PLe).

Все устройства — российского производства, монтаж на DIN‑рейку, сертификация ТР ТС.

Компактные интерфейсные реле

Реле в узких корпусах 6,2 и 14 мм для гальванической развязки сигналов с максимальной экономией места на DIN-рейке. Четыре серии под разные задачи:

  • РПМ-1 — электромеханические, корпус 6,2 мм, 1 перекидной контакт; варианты 24 и 230 В, исполнения с золочением контактов и встроенным RC-фильтром помех;
  • РПО-1 — полупроводниковые, 6,2 мм, транзисторный ключ (выход 24/48/230 В), высокий ресурс и частота коммутаций;
  • РПМ-2 — 14 мм, два перекидных контакта или один контакт на высокий ток (до 12 А);
  • РПМ-7 — двухканальные, 6,2 мм, два независимых замыкающих контакта.

Подключение Push-in без инструмента, светодиодная индикация статуса, изолированные перемычки для распределения потенциала, маркировка УМК 6 / УМК 10. Степень защиты IP20, диапазон −40…+85 °C.

К списку изделий

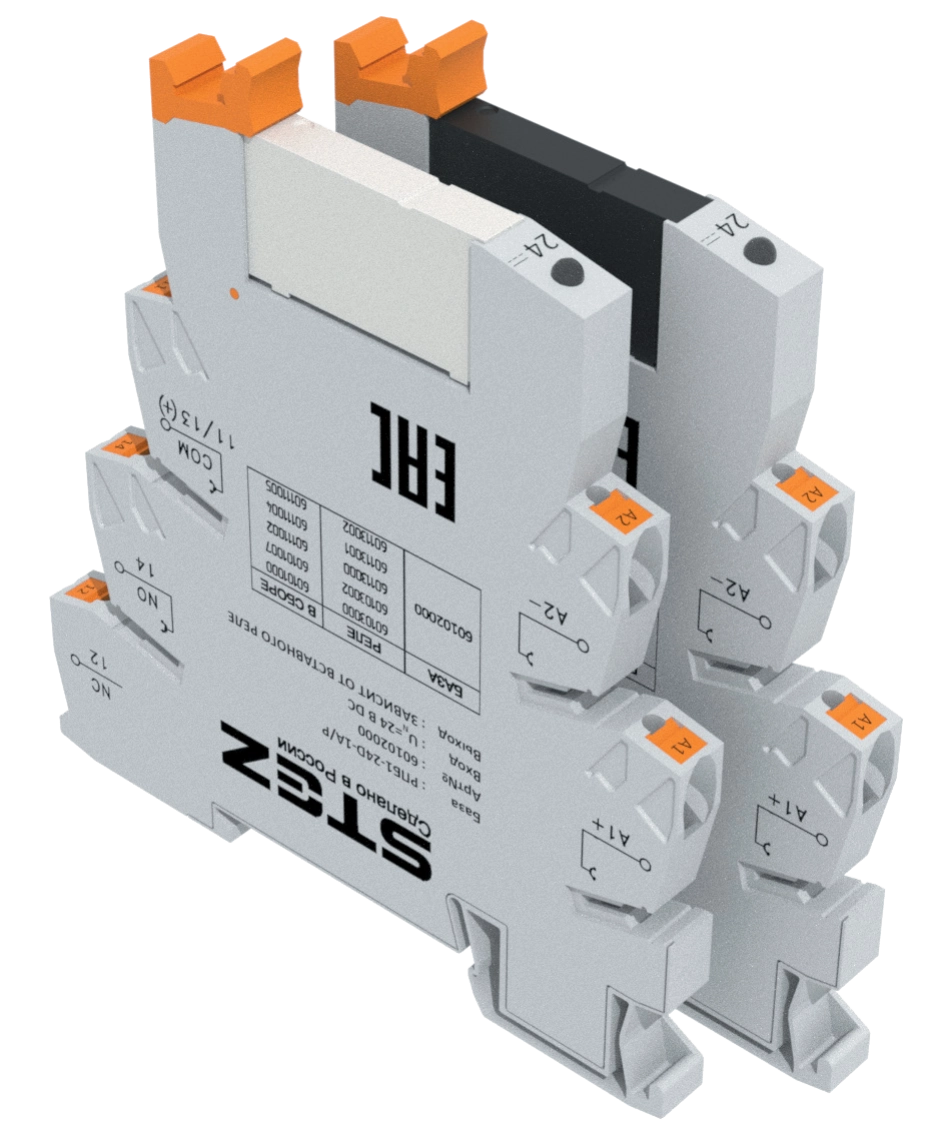

Компактные интерфейсные реле РПМ-1 · РПО-1 · РПМ-2 · РПМ-7

Универсальные промышленные реле

Электромеханические реле в сборе на 1–4 переключающих контакта — для развязки большого числа сигналов контроллера с полевыми устройствами:

  • РПМ-3 — корпус 15,3 мм, 1–2 контакта, ток нагрузки до 16 А;
  • РПМ-4 — корпус 27,2 мм, 2–4 контакта, тестовая кнопка, светодиодная индикация по умолчанию.

Гибкая защита от помех сменными вставными модулями — диод, варистор, RC-фильтр — подбираются под конкретное приложение. Вставные реле РПВМ-2 / РПВМ-4 меняются без демонтажа базового элемента.

Подключение винтовыми клеммами; аксессуары — пластиковые и металлические держатели с выталкивателем, маркировочные таблички. Степень защиты IP20.

К списку изделий

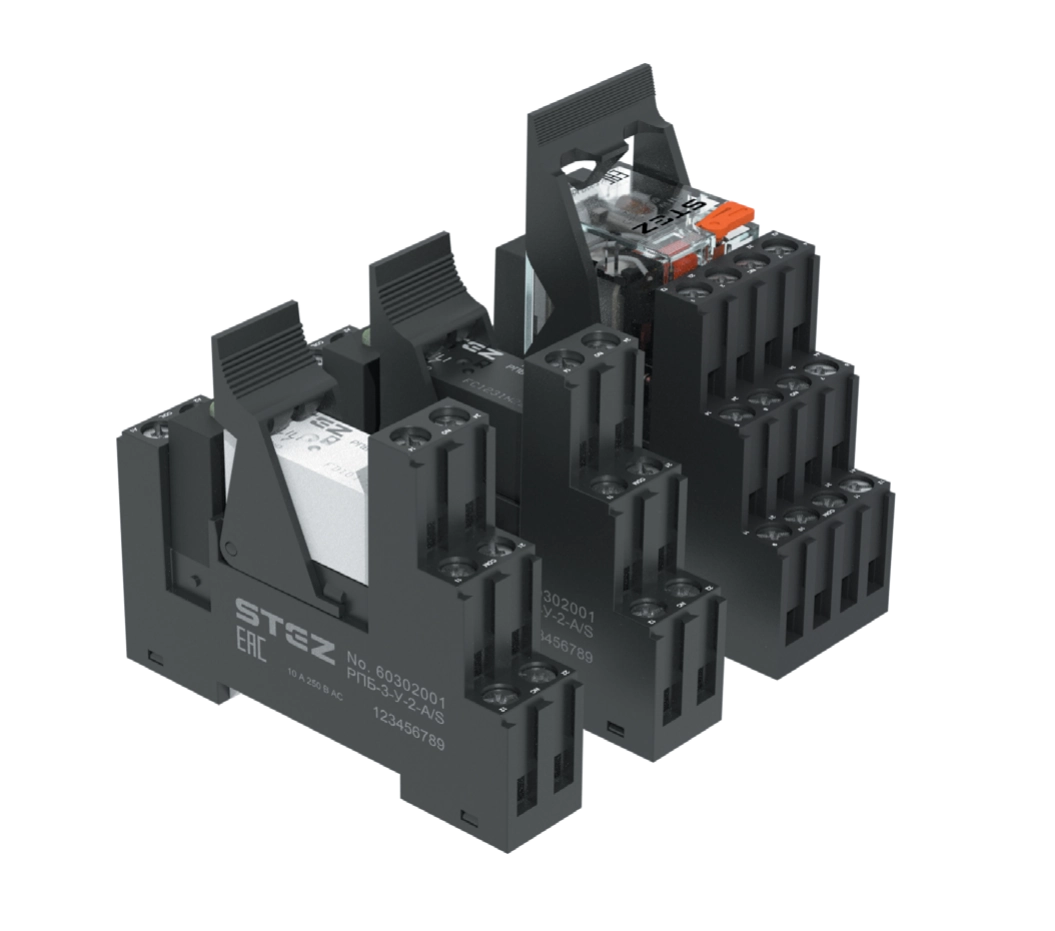

Реле в сборе РПМ-3 · РПМ-4 и вставные модули

Барьеры искрозащиты АВИС

Барьеры серии АВИС передают сигналы датчиков из взрывоопасной Ex-зоны в безопасную с полной гальванической развязкой. Российское производство, сертификация ТР ТС, маркировка [Ex ia Ga] IIC.

  • Полная гальваническая развязка ≥3000 В, функциональная безопасность до УПБ 3 (SIL3);
  • Питание по шине TBUS — до 16 модулей от одного ввода, без раздельной проводки;
  • Съёмные клеммные блоки с цветовой кодировкой и защитным покрытием платы;
  • Узкий корпус 12,5 и 17,5 мм, питание 20…35 В DC, −20…+60 °C, IP20.

Закрывают все виды искробезопасных сигналов — аналоговые вход/выход (AI/AO) с HART, температурные (TI), частотные (FI), дискретные (DI) и управление нагрузкой (DO); исполнения одноканальные, разветвители и двухканальные.

К списку изделий

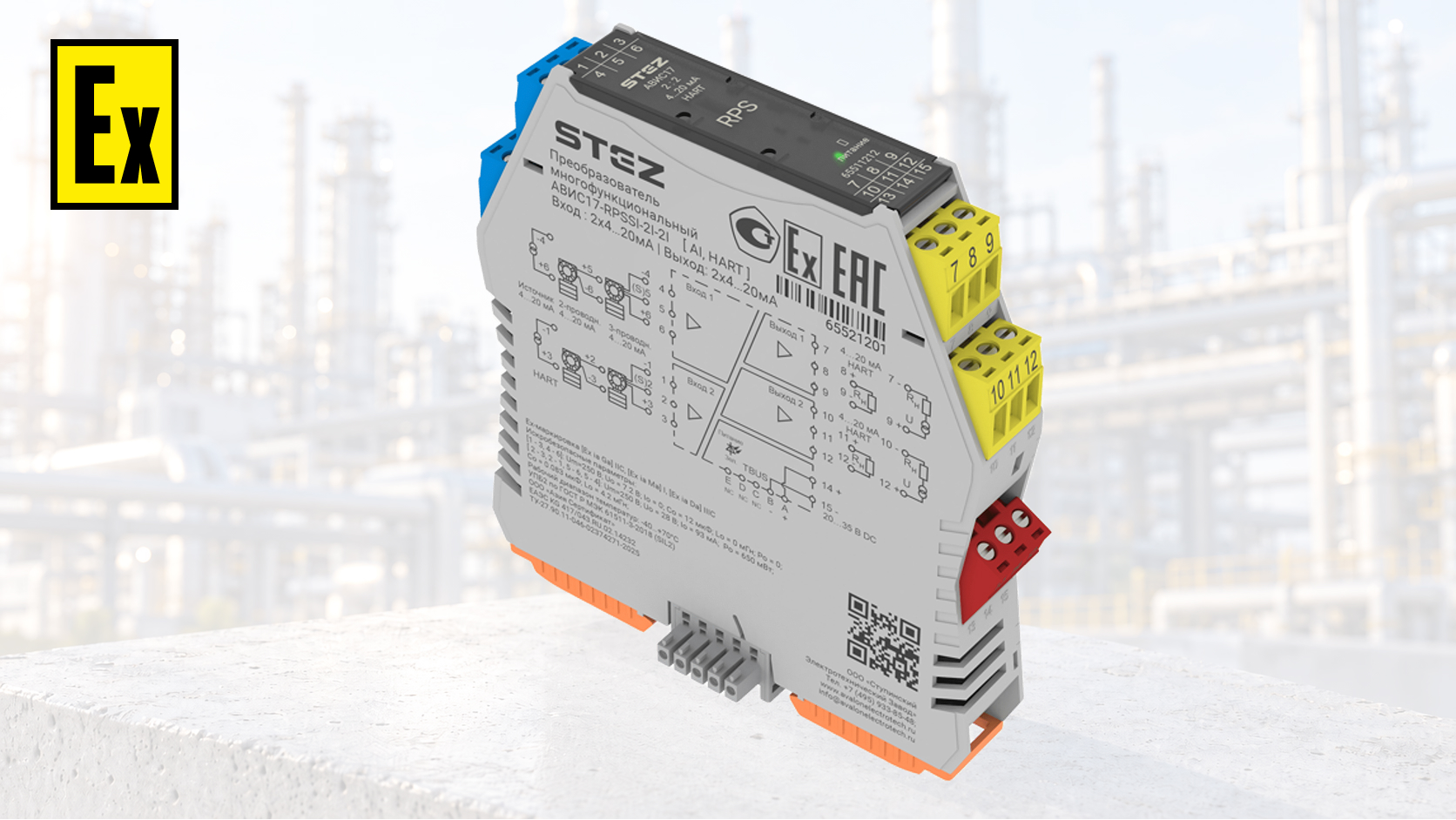

Барьеры искрозащиты серии АВИС на DIN-рейке

Найдите нужный барьер

Страница подбора искробарьеров помогает быстро найти нужную модель серии АВИС из всего ассортимента по заданным параметрам.

Задайте условия отбора:

  • тип сигнала;
  • число каналов (одноканальный, разветвитель, двухканальный);
  • уровень функциональной безопасности (стандарт, УПБ 2, УПБ 3);
  • уточнение по выбранному типу сигнала;
  • наличие на складе.

По каждой позиции показаны модель, артикул, характеристики (вход/выход, HART, УПБ) и статус наличия — удобно для быстрого выбора и оформления заказа.

Подобрать барьер
Страница подбора искробарьеров

Преобразователи сигналов АВИН

Преобразователи серии АВИН — модули общепромышленного применения (non-Ex) для гальванической развязки, нормирования и преобразования аналоговых сигналов между датчиками и системами управления. Российское производство, сертификация ТР ТС.

  • Полная развязка вход/выход/питание ≥2000 В AC, функциональная безопасность до УПБ 3 (SIL3);
  • Питание датчиков и двунаправленный HART в токовых версиях 4…20 мА;
  • Питание по шине TBUS (до 8 А), настройка бесплатным ПО через USB или DIP-переключателями на панели;
  • Корпуса 12,5 и 17,5 мм и сверхкомпактные 7 мм; 24 В DC, −20…+60 °C, MTBF от 80 000 ч.

Закрывают основные задачи развязки и нормирования — ток 4…20 мА (RPS) с HART, ток/напряжение (UNI), выходные аналоговые (IDS), температура (RTD, TC, TT), пороговые реле и частота (RPS-R, FM), дискретные (NAM), а также переменный ток/напряжение (CAC, VAC) и потенциометр (POT); исполнения одноканальные, разветвители (1:2) и двухканальные (2:2).

К списку изделий

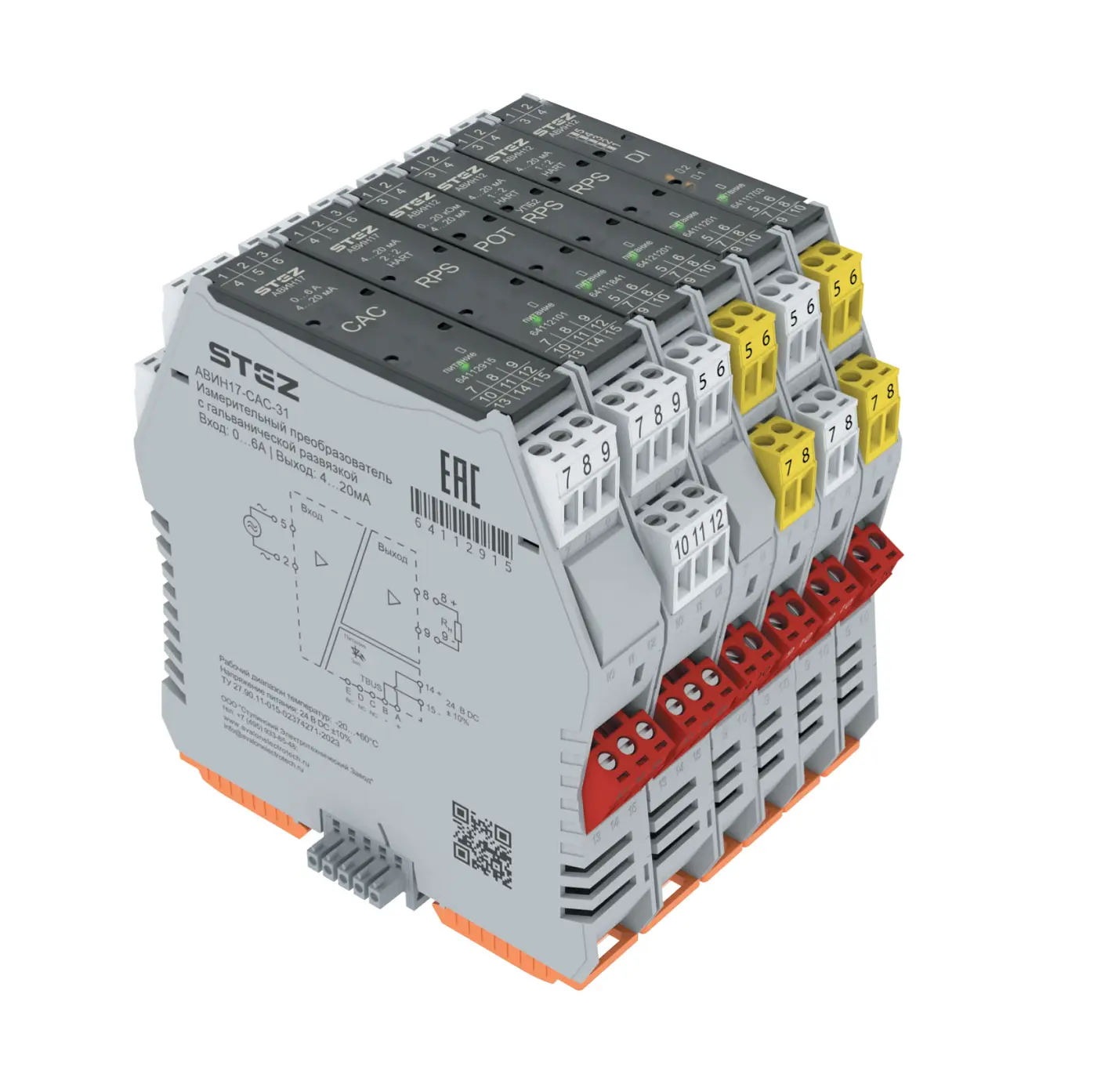

Преобразователи сигналов серии АВИН на DIN-рейке

Реле безопасности АСТРА

Реле безопасности серии АСТРА строят защитные цепи машин: обесточивают опасные механизмы при срабатывании защиты и, в отличие от обычного реле, сами проверяют свою исправность. Российское производство, сертификация ТР ТС.

  • Высший уровень защиты при единичном отказе — УПБ 3 (SIL3), PLe / категория 4;
  • Два независимых канала, контроль сваривания контактов, КЗ проводки и обратной связи контакторов (EDM);
  • Режимы сброса — авто, ручной и ручной контролируемый; контакты AgSnO₂ с золочением (AC-15 5 А/230 В);
  • Узкий корпус 22,5 мм (тонкий 12,5 мм), IP20, 24 В DC/AC или 230 В AC.

Исполнения под каждый вид устройства безопасности — АВ (аварийные выключатели), ДБ (датчики, OSSD), КДР (контроль двух рук), МБ (маты), МР (расширение) и ПАЗ (модули сопряжения для систем ПАЗ).

К списку изделий

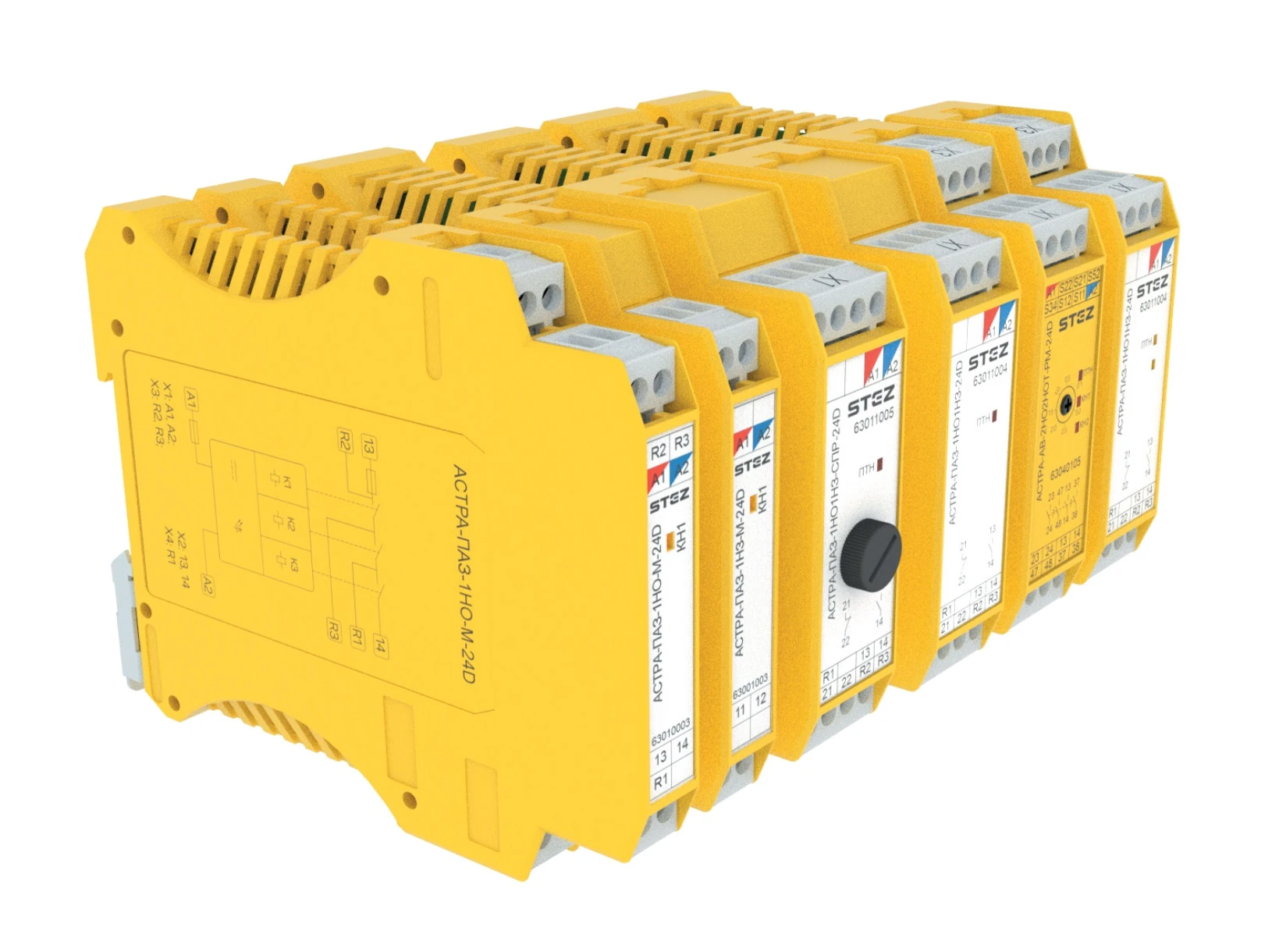

Реле безопасности серии АСТРА на DIN-рейке

Материалы

Каталог интерфейсные реле РПМ (4 Мб) Каталог барьеры искрозащиты АВИС (7 Мб) Каталог преобразователи сигналов АВИН (8 Мб) Каталог реле безопасности АСТРА (7 Мб)
