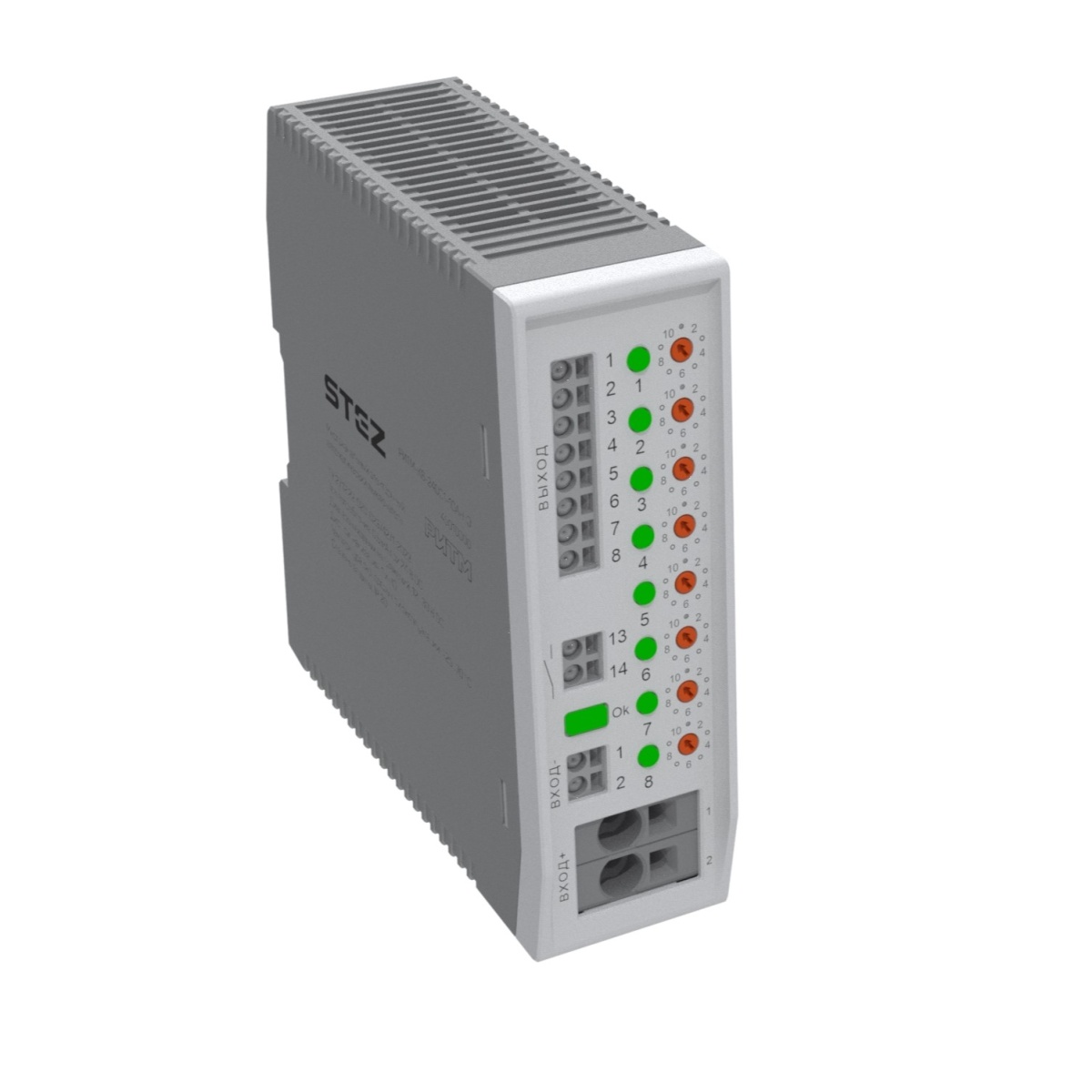

РИТМ-К8-24DC/1-10A-НО, Выключатель автоматический электронный многоканальный
РИТМ-К8-24DC/1-10A-НО, Выключатель автоматический электронный многоканальный
Артикул:
45010000
Тип подключения:
Зажимы Push-in
Степень защиты:
IP20
Тип монтажа:
Монтажная рейка: 35 мм
Цвет:
cерый
РИТМ-К8-24DC/1-10A-НО, Выключатель автоматический электронный многоканальный
Страна производства -
РОССИЯ
В корзину
Технические данные
42 617 ₽/шт.
На складе
шт.
на сумму
42 617 ₽
без НДС
Где я могу приобрести данный товар?
Задать вопрос
Описание
РИТМ-К8-24DC/1-10A-НО, Автоматический выключатель электронный многоканальный
Характеристики
Общие
Короткое описание
Выключатель автоматический электронный многоканальный
Минимальный заказ
1
Норма упаковки
1
Классификация
ETIM 8.0
EC003538
Характеристики изделий
Конструкция
Модуль для установки на монтажную рейку, неразъемный
Технические характеристики
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C
КПД
> 99 %
Размеры
Высота
130 мм
Ширина
41 мм
Глубина
127 мм
Спецификации материала
Цвет
cерый
Класс воспламеняемости согласно UL 94
V-0
Материал
Поликарбонат (Корпус)
Характеристики клемм
Номинальное напряжение
24 В DC
Сечение гибкого провода
0,75 мм² ... 16 мм²
Сечение жесткого провода
0,25 мм² ... 2,5 мм²
Длина снятия изоляции
10 мм
Максимальный ток нагрузки
10 A
Тип подключения
Зажимы Push-in
Цепь удаленного оповещения
Цепь удаленного оповещения
Главная цепь тока IN+
Главная цепь тока IN+
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,25 мм²...1,5 мм²
Экологические условия и условия эксплуатации
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Степень защиты
IP20
Определение влажности
240 ч, 95 % ОВ, 40 °C
Электрические характеристики
Расчетное импульсное напряжение
0,5 кВ
Выходное напряжение
24 В DC
активное ограничение тока
есть
Электрическая прочность
макс. 30 В DC (Цепь нагрузки)
Функция переключения
Контакт нормально замкнутый
Рабочий ток
1 мА … 100 мА (при 24 В DC)
Коммутационная способность короткого замыкания
1000 A
Требуемые номиналы предохранителей
Необходимы только при Imax питания > отключающей способности короткого замыкания. Встроенный отказоу
Макс. емкостная нагрузка
80000 мкФ
Отказоустойчивый элемент
15 A DC
Ухудшение показателей от температуры
40 A DC (общий ток при 70 °C) 50 A DC (общий ток при 60 °C) 60 A DC (общий ток при 50 °C) 70 A

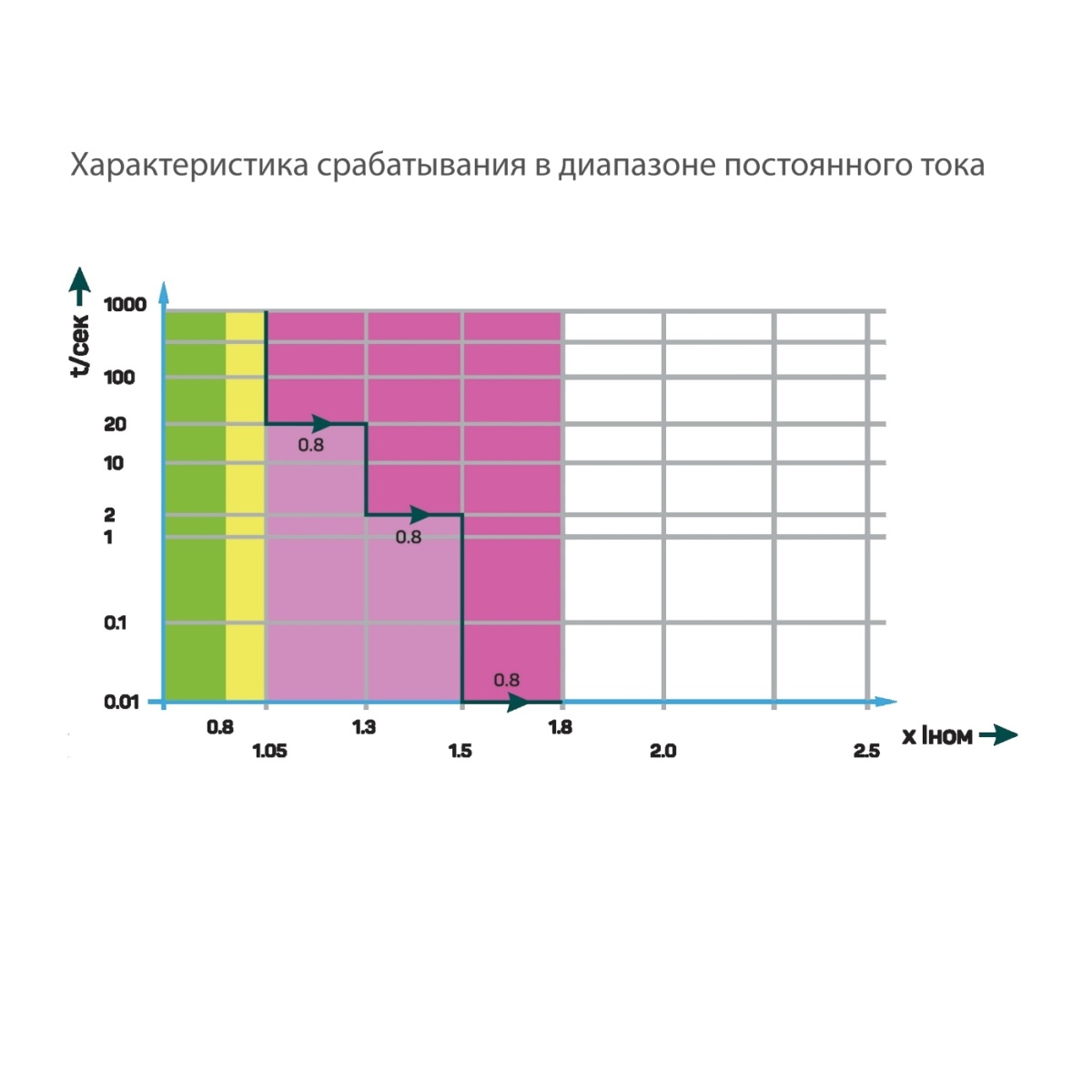

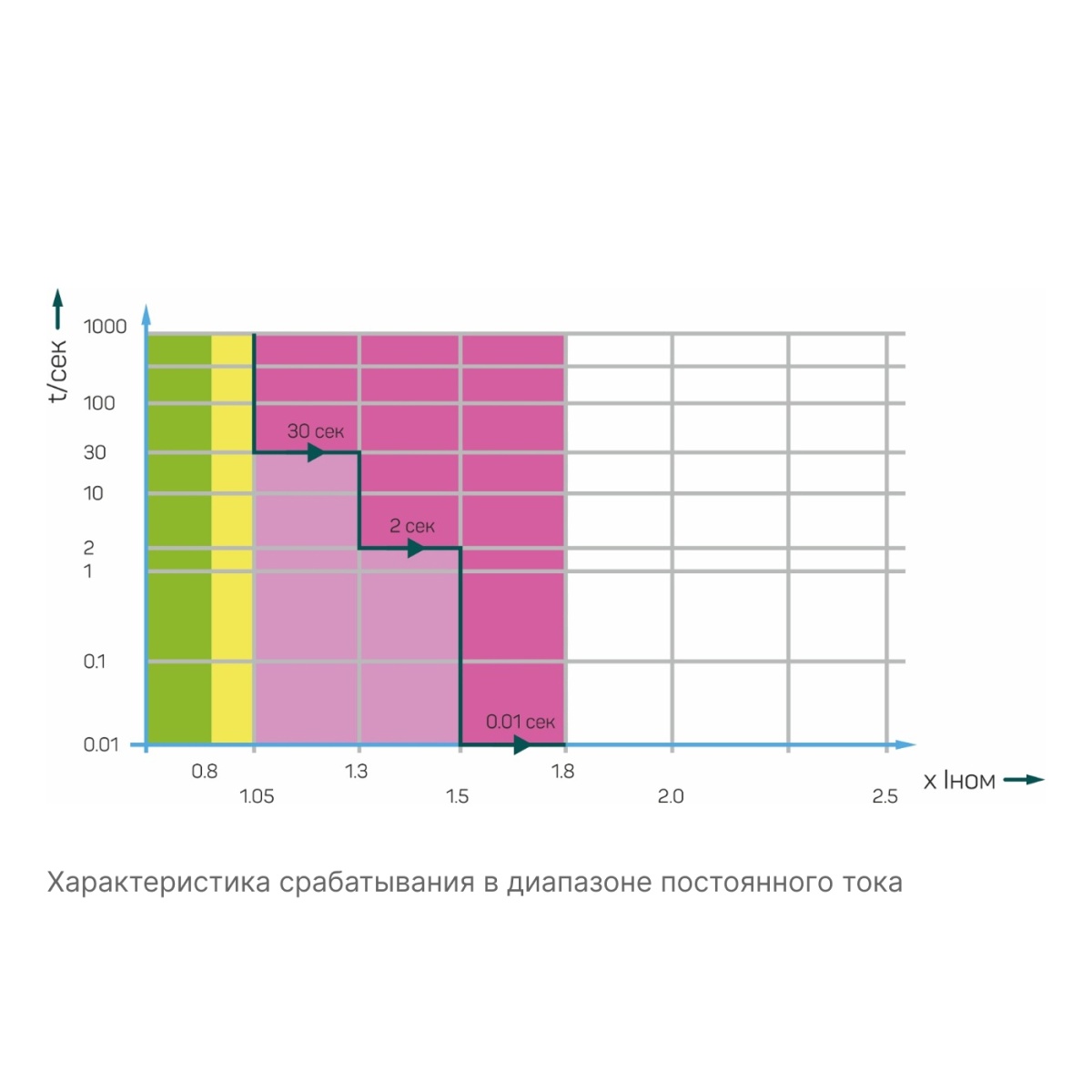

Время на отключение
0.01c (> 1.5In) 2с (1.3In…1.5In) 30с (1.05In…1.3In)
Ток покоя I0
тип. 50 мА
Отключение при пониженном напряжении
≤ 18 В DC
Отключение при перегрузке
≥ 30 В DC
Время ожидания после отключения канала
10 cек (при перегрузке / короткое замыкание)
Рабочий ток (предустановлен)
10А
Время инициализации модуля
50 мс - 4 cек
Расчетный ток IN
1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 А DC (настройка для каждого выходного канала)
Коммутационная способность ICN
активное ограничение тока
Количество каналов
8
Входное напряжение
макс. 30 В DC
Номинальный ток IN
80 A DC ( Полный ток)
Рабочее напряжение
18 В DC ... 30 В DC
Тип срабатывания
Электронный
Монтаж
Тип монтажа
Монтажная рейка: 35 мм
Входные данные
Диапазон входных напряжений
18 В DC ... 30 В DC
Светодиодная сигнализация
Светодиод канала красный
горит (Канал выключен, активирована защита от пониженного или повышенного напряжения ), мигает (Кан
Светодиод канала выключен
выкл. (Канал отключен)
Светодиод DC OK красный
горит (Активировано отключение при повышенном напряжении, напряжение ≥ 30,5 В, каналы отключены и го
Светодиод канала зеленый
горит (Канал включен) мигает (Канал включен, активирован режим настройки номинального тока)
Светодиод DC OK зеленый
горит (Рабочее напряжение в номинальном режиме 18 ... 30 В)
Светодиод канала желтый
горит (Канал включен, нагрузка канала > 80 %)
Светодиод DC OK желтый
горит (Активирована защита от пониженного напряжения, напряжение ≤ 17,8 В, активные каналы отключены
Светодиод DC OK выключен
выкл. (Отсутствует напряжение питания)
Условия окружающей среды
Вибрация (при эксплуатации)
5 Гц ... 24,9 Гц (Амплитуда ±1,6 мм; согласно МЭК 60068-2-6, Test Fc) 24,9 Гц … 150 Гц (Ускорение 4
Удары (при эксплуатации)
30г (МЭК 60068-2-27, тест Ea)
Коммерческие данные
Страна происхождения
RU
Документация
Технический паспорт изделия (pdf)
Чертеж, 3D модель (zip)
https://docs.avalonelectrotech.ru/certificates/ЕАЭС_N_RU_Д-RU-РА01-В-77574_24_РИТМ.pdf
Каталог системы электропитания Вектор А
Инструкция (pdf)
Видеоинструкция настройка тока срабатывания
Видеоинструкция режимы_защиты
