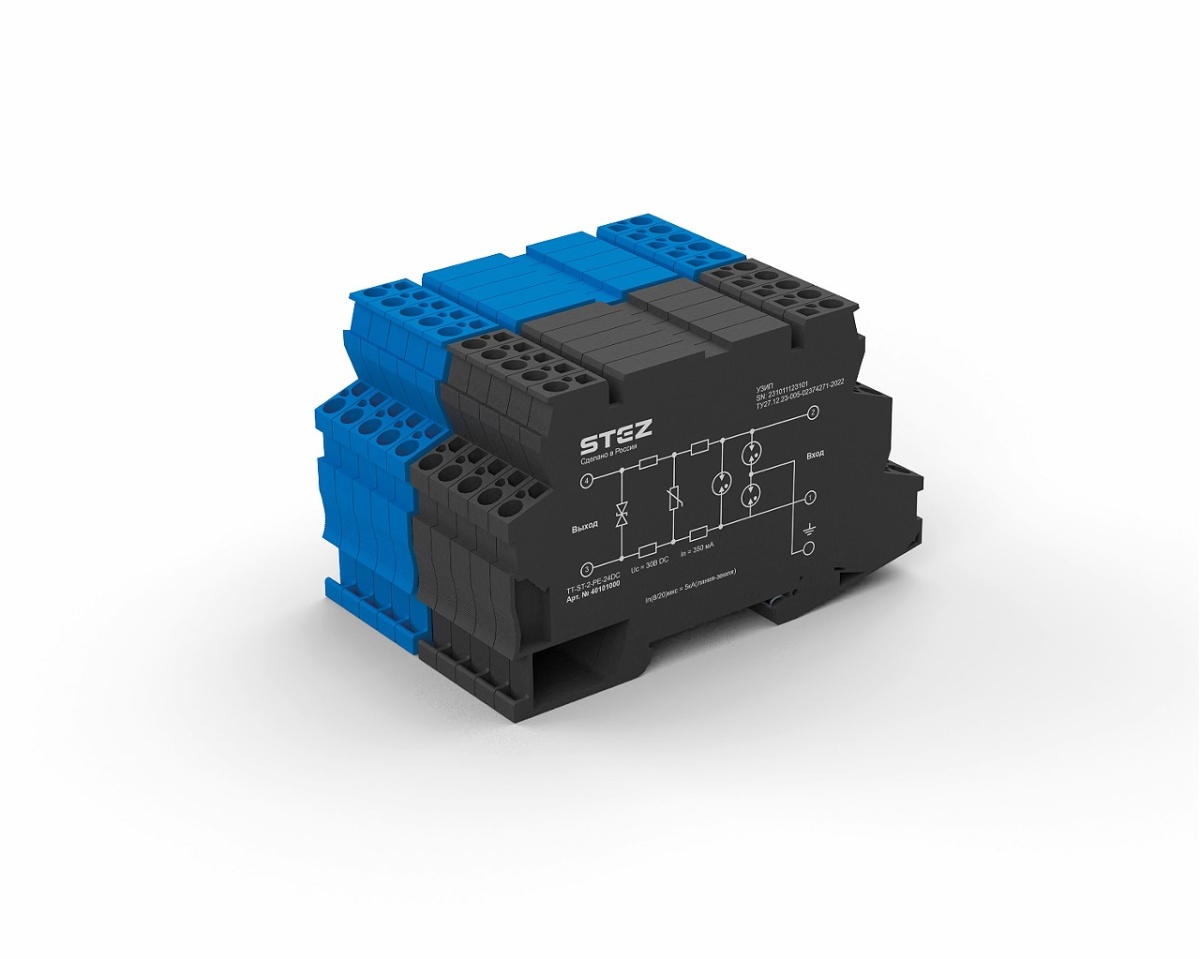

TT-ST-2/2-24DC, УЗИП для КИПиА
-
Артикул:40101001
-
Тип подключения:пружина
-
Степень защиты:IP20
-
Тип монтажа:DIN-рейка 35 мм
-
Цвет:чёрный
УЗИП для сигнальных цепей, DI, DO, 24 В DC, 300 мА, 1кА
Гарантия: 1 год
Защита сигнальных линий с общим опорным потенциалом DI, DO
Короткое описание
УЗИП для КИПиА
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC000943
Класс испытания согл. МЭК
C1, C2, C3, D1
Конструкция
Клемма для монтажа на DIN-рейку с установленной многокаскадной защитной схемой
Количество защищаемых линий
1 пара проводников
Тип подключения
пружина
Материал корпуса
Пластик
Открытая боковая стенка
Да
Температура окружающей среды (при эксплуатации)
-40 °C ... 85 °C
Стандарты / нормативные документы
МЭК 61643-21
Стандарты/нормативные документы
МЭК 61643-21
Высота
63,5 мм
Ширина
6,2 мм
Глубина
100 мм
Цвет
чёрный
Материал корпуса
Пластик
Сечение гибкого провода
0,2...2,5 мм²
Сечение жесткого провода
0,2...4 мм2
Тип подключения
пружина
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,2 мм² ... 2,5 мм²
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Дистанционная сигнализация состояния
нет
Тип монтажа
DIN-рейка 35 мм
Маркировка взрывозащиты
нет
Расчетный ток при сквозном подключении
300 мА
Импульсный ток Iimp (10/350) мкс (линия-земля)
1 кА
Номинальный разрядный ток In (8/20) мкс (линия-земля)
5 кА
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.
≤ 40 В
Время срабатывания tA (L-PE)
≤ 1 нс
Вес/шт. (без упаковки)
24
Номер артикула
40 101 001
Вес упаковки (гр.)
290
Длина, 1 шт. (мм.)
100
Ширина, 1 шт. (мм.)
6.2
Высота, 1 шт. (мм.)
63.5
