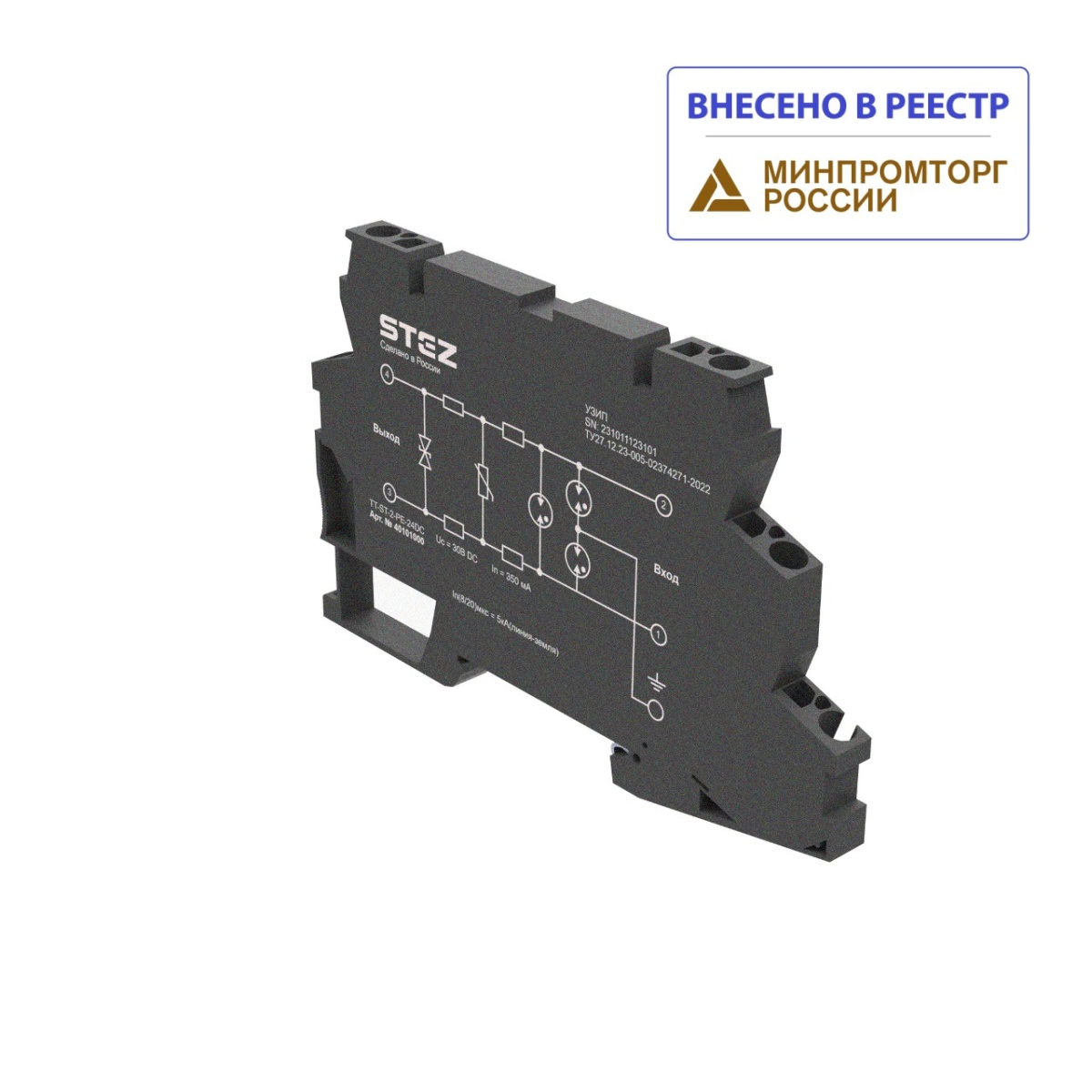

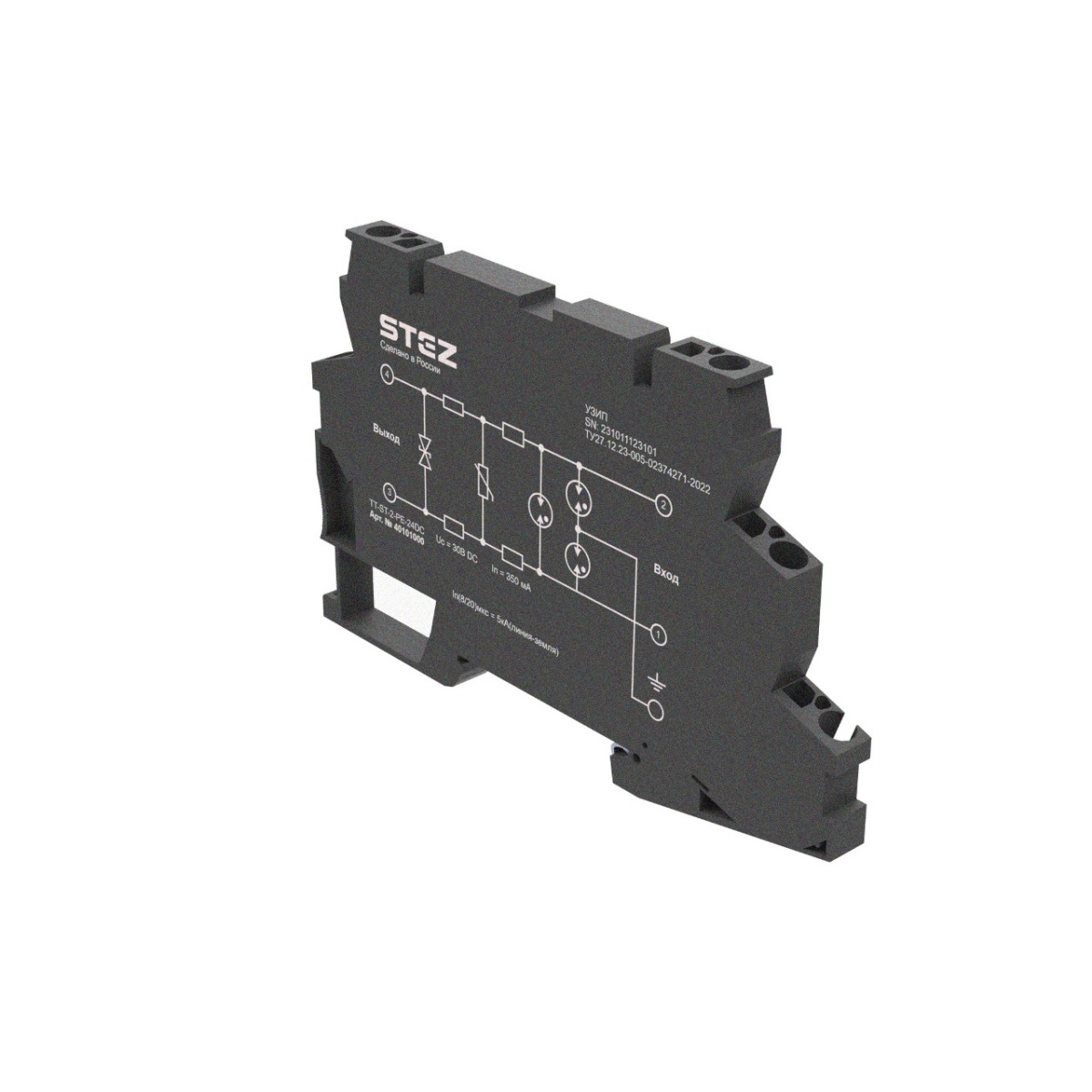

TT-ST-2-PE-24DC, УЗИП для КИПиА
-
Артикул:40101000
-
Тип подключения:пружина
УЗИП для сигнальных цепей, AI, AO, HART, RS-485, 24 В DC, 350 мА, 1кА
Гарантия: 1 год
УЗИП для изолированных сигнальных линий AI, AO, HART, RS-485 (со скоростью передачи до 1 Мбит/с)
Короткое описание
УЗИП для КИПиА
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC000943
Тип изделия
Защита изолированных сигнальных линий AI, AO, HART, RS-485 (со скоростью передачи до 1 Мбит/с)
Открытая боковая стенка
Да
Ширина
6,2 мм
Глубина
100 мм
Сечение гибкого провода
0,2...2,5 мм²
Сечение жесткого провода
0,2...4 мм2
Тип подключения
пружина
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,2 мм² ... 2,5 мм²
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Дистанционная сигнализация состояния
нет
Стандарты / нормативные документы
МЭК 61643-21
Маркировка взрывозащиты
нет
Расчетный ток при сквозном подключении
350 мА
Импульсный ток Iimp (10/350) мкс (линия-земля)
1 кА
Номинальный разрядный ток In (8/20) мкс (линия-земля)
5 кА
Номинальный разрядный ток In (8/20) мкс (линия-линия)
5 кА
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.
40 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.
≤ 600 В
Время срабатывания tA (L-PE)
≤ 100 нс
Остаточное напряжение при In (фаза-фаза)
40 В
Стандарты/нормативные документы
МЭК 61643-21
Класс испытания согл. МЭК
C1, C2, C3, D1
Количество защищаемых линий
1 пара проводников
Тип подключения
пружина
Вес/шт. (без упаковки)
24
Номер артикула
40101000
Длина упаковки (мм.)
114
Ширина упаковки (мм.)
78
Вес упаковки (гр.)
290
Длина, 1 шт. (мм.)
100
Ширина, 1 шт. (мм.)
6.2
Вес, 1 шт. (гр.)
24
