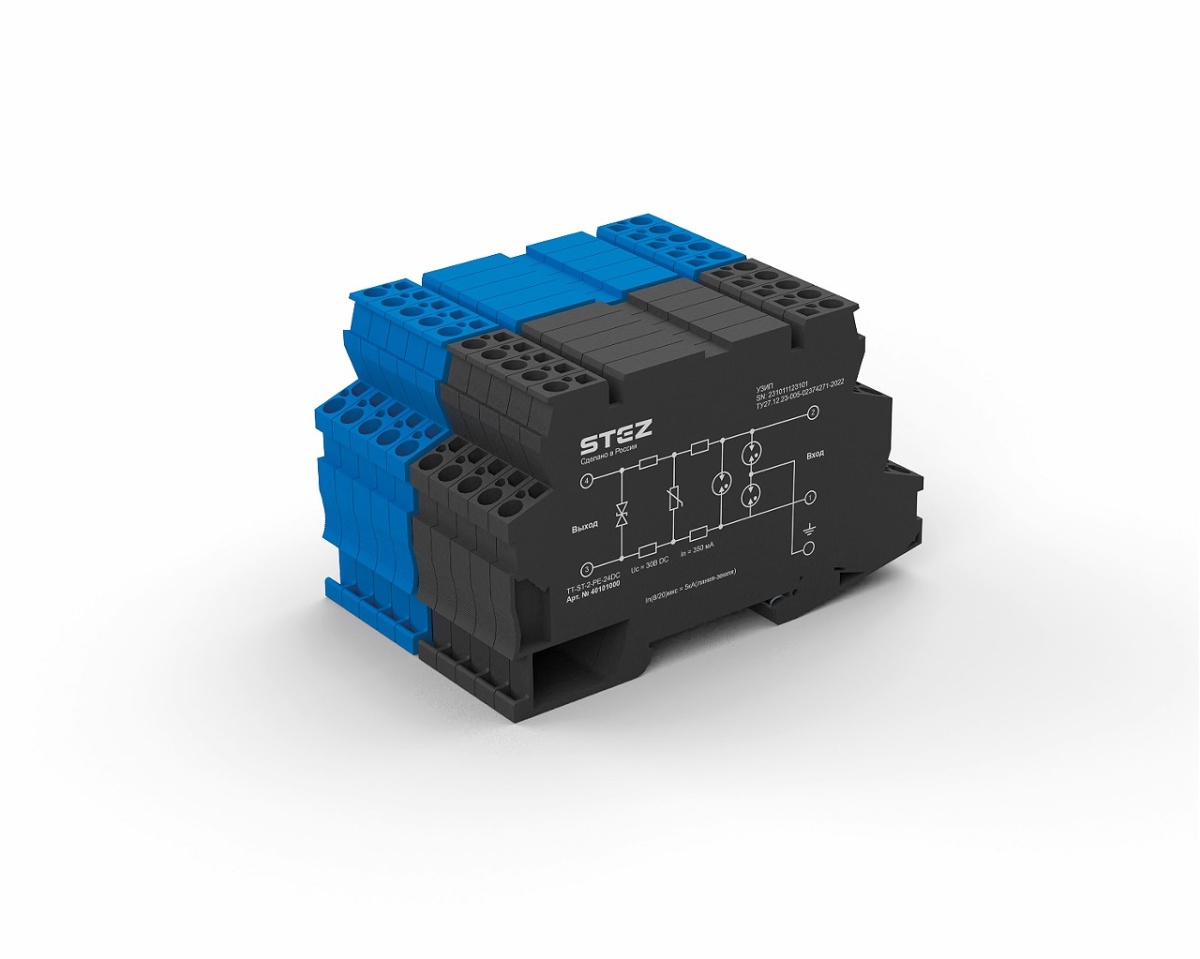

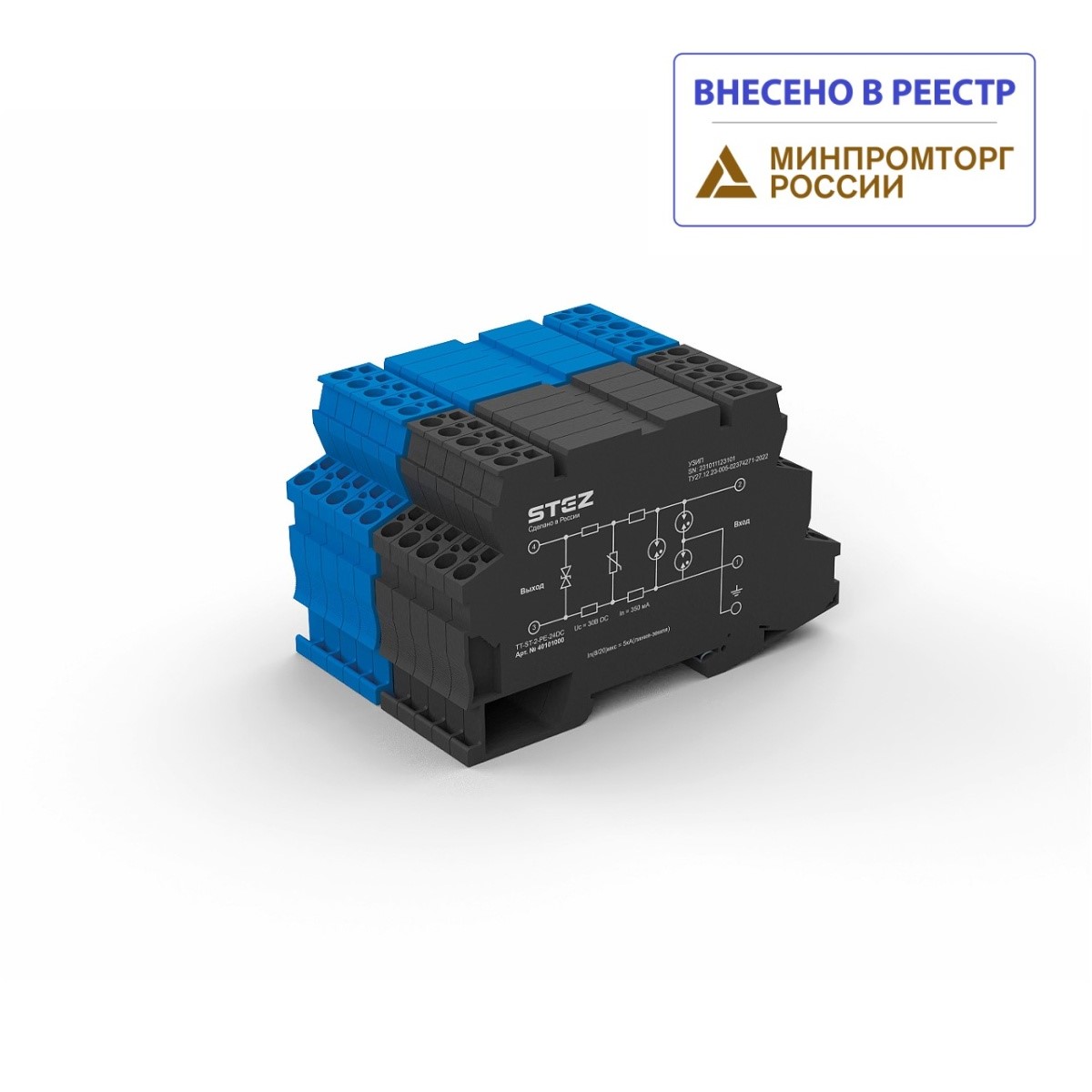

TT-ST-2-PE/S2-24DC, УЗИП для КИПиА
-
Артикул:40101002
-
Тип подключения:пружина
-
Степень защиты:IP20
-
Тип монтажа:DIN-рейка 35 мм
-
Цвет:чёрный
УЗИП для сигнальных цепей, RTD, 24 В DC, 6 А, 500 А
TT-ST-2-PE/S2-24DC, УЗИП для КИПиА
Технические данные
шт.
на сумму
32 797 ₽
без НДС
3 279.70 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
УЗИП для сигнальных линий чувствительных к сопротивлению и линий с высоким рабочим током
Короткое описание
УЗИП для КИПиА
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC000943
Открытая боковая стенка
Да
Высота
63,5 мм
Ширина
6,2 мм
Глубина
100 мм
Цвет
чёрный
Материал корпуса
Пластик
Температура окружающей среды (при эксплуатации)
-40 °C ... 85 °C
Сечение гибкого провода
0,2...2,5 мм²
Сечение жесткого провода
0,2...4 мм2
Тип подключения
пружина
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,2 мм² ... 2,5 мм²
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Дистанционная сигнализация состояния
нет
Тип монтажа
DIN-рейка 35 мм
Стандарты / нормативные документы
МЭК 61643-21
Маркировка взрывозащиты
нет
Расчетный ток при сквозном подключении
6 А
Импульсный ток Iimp (10/350) мкс (линия-земля)
500 А
Номинальный разрядный ток In (8/20) мкс (линия-земля)
5 кА
Номинальный разрядный ток In (8/20) мкс (линия-линия)
300 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.
45 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.
≤ 800 В
Время срабатывания tA (L-PE)
≤ 100 нс
Остаточное напряжение при In (фаза-фаза)
50 В
Стандарты/нормативные документы
МЭК 61643-21
Класс испытания согл. МЭК
C1, C2, C3, D1
Конструкция
Клемма для монтажа на DIN-рейку с установленной многокаскадной защитной схемой
Количество защищаемых линий
1 пара проводников
Тип подключения
пружина
Материал корпуса
Пластик
Вес/шт. (без упаковки)
24
Длина упаковки (мм.)
114
Ширина упаковки (мм.)
78
Высота упаковки (мм.)
75
Вес упаковки (гр.)
290
Длина, 1 шт. (мм.)
100
Ширина, 1 шт. (мм.)
6.2
Высота, 1 шт. (мм.)
63.5
