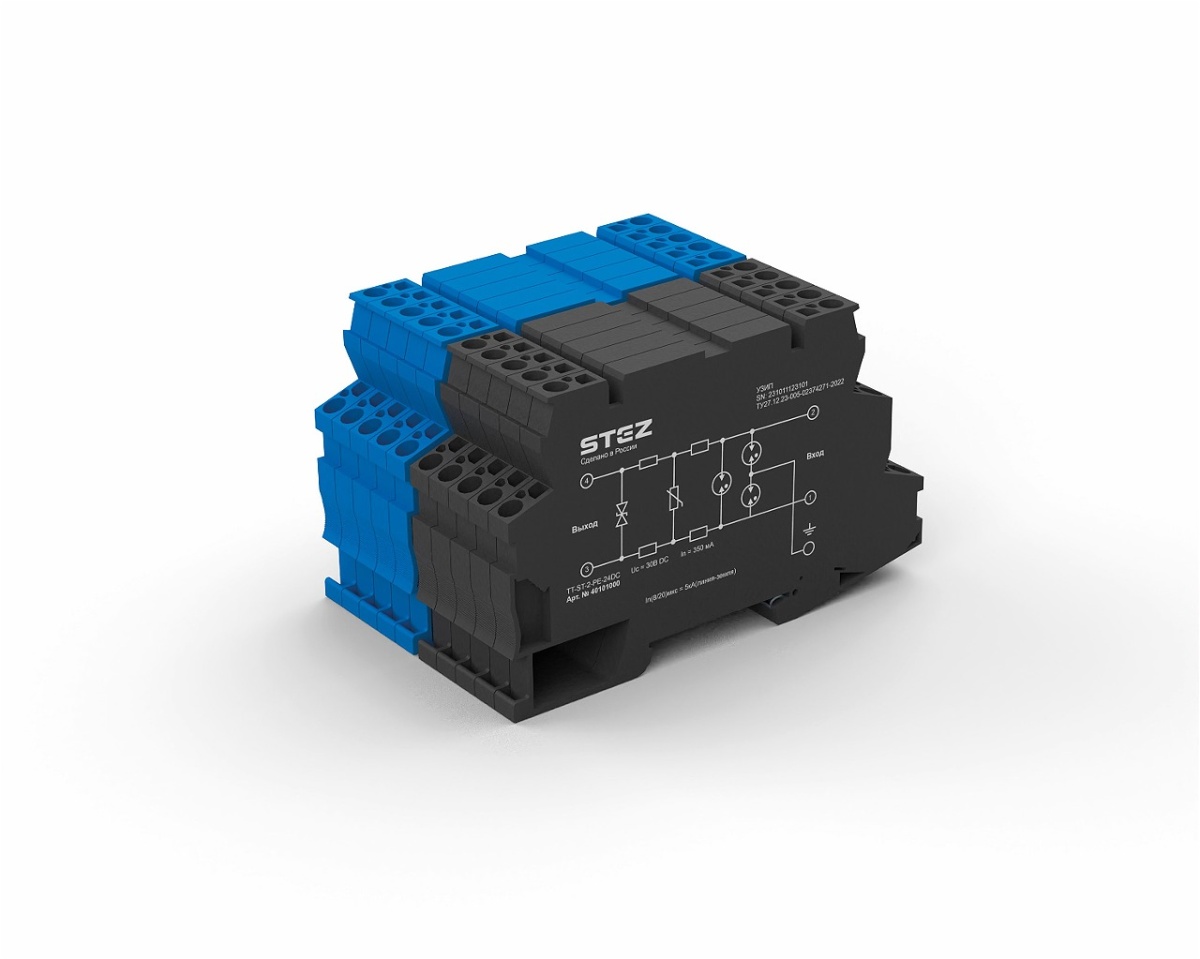

TT-ST-2X1-230AC, УЗИП для КИПиА
-
Артикул:40101003
-
Тип подключения:пружина
-
Степень защиты:IP20
-
Тип монтажа:DIN-рейка 35 мм
-
Цвет:чёрный
УЗИП для сигнальных цепей, DI, DO, 230 В AC/DC, 3 А, 500 А
Гарантия: 1 год
УЗИП для изолированных сигнальных линий DI, DO 230 В
Короткое описание
УЗИП для КИПиА
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC000943
Класс испытания согл. МЭК
C1, C2, C3, D1
Конструкция
Клемма для монтажа на DIN-рейку с установленной многокаскадной защитной схемой
Количество защищаемых линий
1 пара проводников
Тип подключения
пружина
Материал корпуса
Пластик
Открытая боковая стенка
Да
Температура окружающей среды (при эксплуатации)
-40 °C ... 85 °C
Стандарты / нормативные документы
МЭК 61643-21
Стандарты/нормативные документы
МЭК 61643-21
Высота
63,5 мм
Ширина
6,2 мм
Глубина
100 мм
Цвет
чёрный
Материал корпуса
Пластик
Сечение гибкого провода
0,2...2,5 мм²
Сечение жесткого провода
0,2...4 мм2
Тип подключения
пружина
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,2 мм² ... 2,5 мм²
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Дистанционная сигнализация состояния
нет
Тип монтажа
DIN-рейка 35 мм
Маркировка взрывозащиты
нет
Расчетный ток при сквозном подключении
3 А (230 АС), 0,5А (220 DC)
Импульсный ток Iimp (10/350) мкс (линия-земля)
500 А
Номинальный разрядный ток In (8/20) мкс (линия-земля)
2,5 кА
Номинальный разрядный ток In (8/20) мкс (линия-линия)
1 кА
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.
800 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.
≤ 700 В
Время срабатывания tA (L-PE)
≤ 25 нс
Остаточное напряжение при In (фаза-фаза)
1,1 кВ
Вес/шт. (без упаковки)
24
Номер артикула
40 101 003
Вес упаковки (гр.)
290
Длина, 1 шт. (мм.)
100
Ширина, 1 шт. (мм.)
6.2
Высота, 1 шт. (мм.)
63.5
