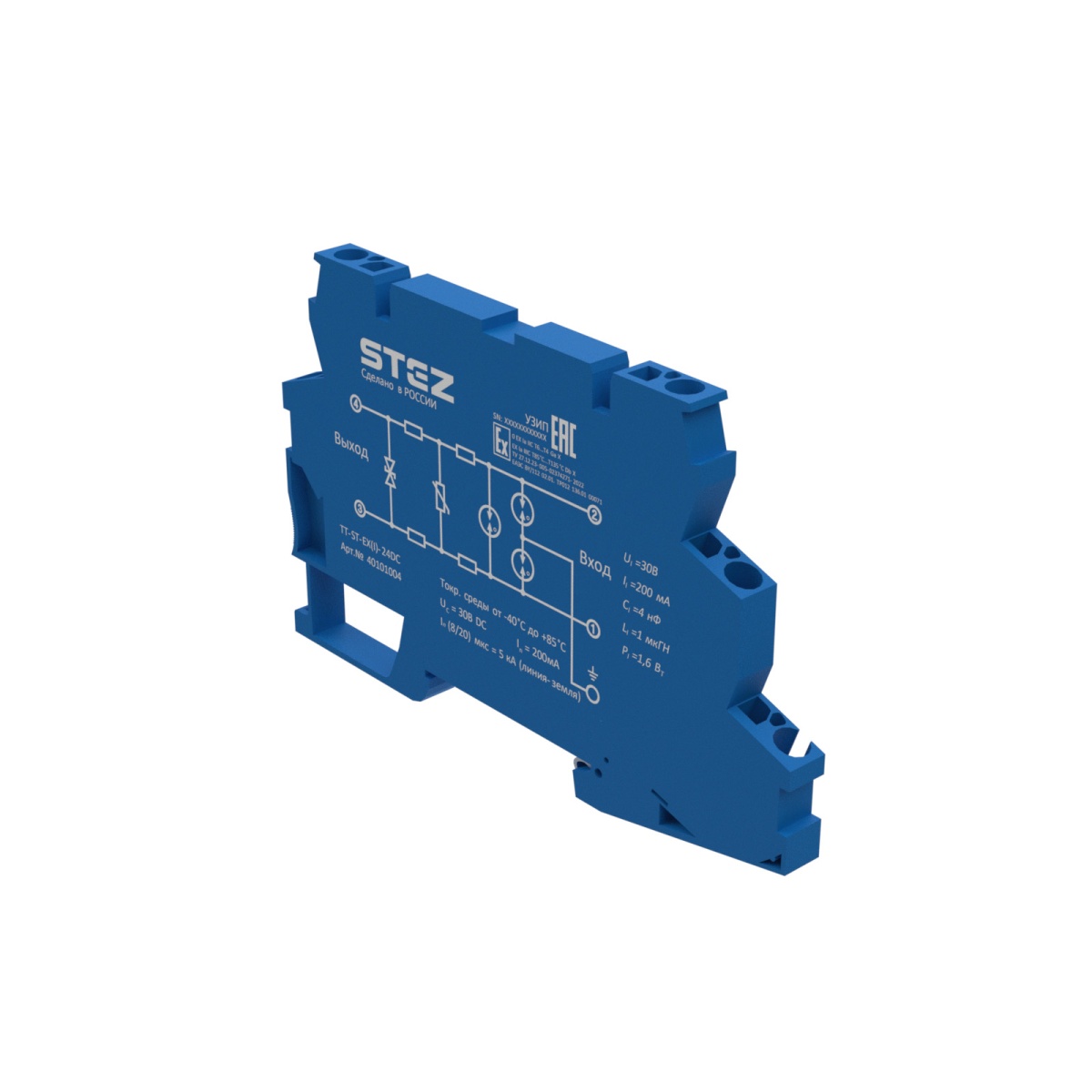

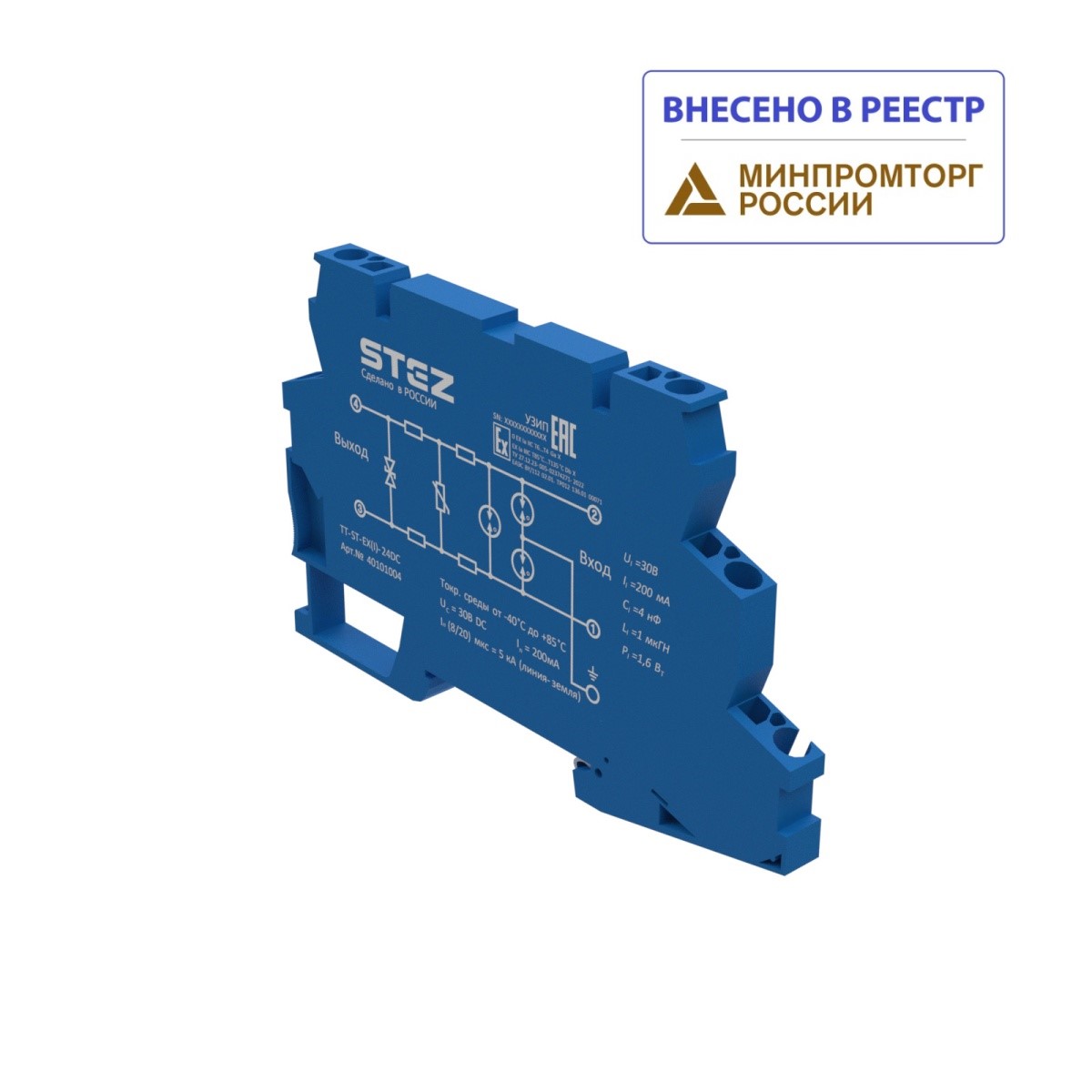

TT-ST-EX(I)-24DC, УЗИП для КИПиА
-
Артикул:40101004
-
Тип подключения:пружина
-
Степень защиты:IP20
-
Тип монтажа:DIN-рейка 35 мм
-
Цвет:синий
УЗИП для сигнальных цепей, Exi, 24 В DC, 200 мА, 1 кА
TT-ST-EX(I)-24DC, УЗИП для КИПиА
Страна производства - РОССИЯ
УЗИП для искробезопасных сигнальных линий AI, AO
Короткое описание
УЗИП для КИПиА
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC000943
Класс испытания согл. МЭК
C1, C2, C3, D1
Конструкция
Клемма для монтажа на DIN-рейку с установленной многокаскадной защитной схемой
Количество защищаемых линий
1 пара проводников
Тип подключения
пружина
Материал корпуса
Пластик
Открытая боковая стенка
Да
Температура окружающей среды (при эксплуатации)
-40 °C ... 85 °C
Стандарты / нормативные документы
МЭК 61643-21
Стандарты/нормативные документы
МЭК 61643-21
Длина
63,5 мм
Ширина
6,2 мм
Глубина
100 мм
Цвет
синий
Материал корпуса
Пластик
Сечение гибкого провода
0,2...2,5 мм²
Сечение жесткого провода
0,2...4 мм2
Тип подключения
пружина
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,2 мм² ... 2,5 мм²
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Дистанционная сигнализация состояния
нет
Тип монтажа
DIN-рейка 35 мм
Маркировка взрывозащиты
0 Ex ia IIC T6...T4 Ga Х, Ex ia IIIC T85°C...T135°C Db Х
Расчетный ток при сквозном подключении
200 мA
Импульсный ток Iimp (10/350) мкс (линия-земля)
1 кА
Номинальный разрядный ток In (8/20) мкс (линия-земля)
5 кА
Номинальный разрядный ток In (8/20) мкс (линия-линия)
5 кА
Емкость (линия-земля)
4 нФ
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.
≤ 40 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.
≤ 1,5 кВ
Время срабатывания tA (L-PE)
≤ 100 нс
Остаточное напряжение при In (фаза-фаза)
40 В
Страна происхождения
RU
Вес/шт. (без упаковки)
24
Длина упаковки (мм.)
114
Ширина упаковки (мм.)
78
Высота упаковки (мм.)
75
Вес упаковки (гр.)
290
Длина, 1 шт. (мм.)
100
Ширина, 1 шт. (мм.)
6.2
Высота, 1 шт. (мм.)
63.5
