Автоматизация приточно-вытяжной системы вентиляциимногофункционального торгового центра «Новый»

Интегратор: ООО «Сибинжстрой»
Заказчик: ООО «КапиталИнвестСтрой»

Интегратор: ООО «Сибинжстрой»


ООО «СибИнжСтрой»- компания, специализирующаяся на проектировании, монтаже, наладке и техническом обслуживании современных инженерных систем и коммуникаций.

Основными направлениями деятельности организации являются:
                • Системы автоматизации и диспетчеризации инженерных систем.
                • Системы автоматизации производственных процессов.
                • Системы электроснабжения и электроосвещения.
                • Системы тепловодоснабжения и канализации.
                • Системы связи, включая оптоволоконные сети.
                • Системы безопасности, жизнеобеспечения и коммуникации.

Заказчик: ООО «КапиталИнвестСтрой»

ООО «КапиталИнвестСтрой» ведет строительство торгово-развлекательного комплекса в Октябрьском районе г. Иркутска по ул.Советская, 58. ТРК представляет собой достаточно сложный объект, воплотивший в себе смелые инженерные решения, соответствующие самым передовым требованиям и тенденциям западного образца. Применение высокотехнологичного инженерного оборудования позволило совместить в одном здании, автостоянки, торговый центр, гостиницу высочайшего класса, кинотеатры, фитнес центр и даже бассейн.

Проект

Целью проекта является система автоматизации приточно-вытяжной вентиляции торгово-развлекательного комплекса в Октябрьском районе г. Иркутска по ул. Советская, 58, 1-я очередь, предназначенная для управления в автоматическом режиме операциями и процессами в приточных, приточно-вытяжных и вытяжных системах вентиляции здания. Общее количество установок приточно-вытяжной вентиляции 149 шт.

Для управления приточными, приточно-вытяжными и вытяжными системами предусмотрены 10 щитов управления ЩУ. ЩУ содержит в своем составе следующее оборудование PxC:
  • Модульные программируемые логические контроллеры AXC 1050 с 2 интерфейсами Ethernet и возможностью программирования согласно МЭК 61131-3.
  • Блоки питания QUINT POWER с технологией SFB.
  • Источники бесперебойного питания QUINT-UPS/24DC/24DC/5 с технологией IQ.
  • Цветную графическую панель оператора с сенсорным управлением TP 3057Q LOGO с Windows® Embedded Compact 7 и прикладным ПО: Visu+ / AX OPC Server.
  • Промышленные коммутаторы FL SWITCH SFNB 4TX/FX с интерфейсом для подключения многомодового оптоволоконного кабеля со скоростью передачи данных до 100Мбит/с в дуплексном режиме.
  • Проходные клеммы PT-2,5, а также прочие комплектующие для монтажа и маркировки.

На объекте были использованы специально разработанные коммутационные коробки JB AB A -IRKUTSK JB 1-3 – RU с клеммами PT.

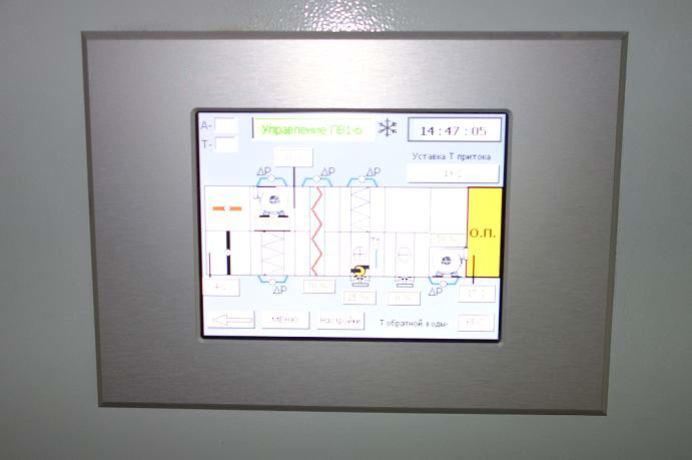

Рис. 1. Внешний вид панели оператора

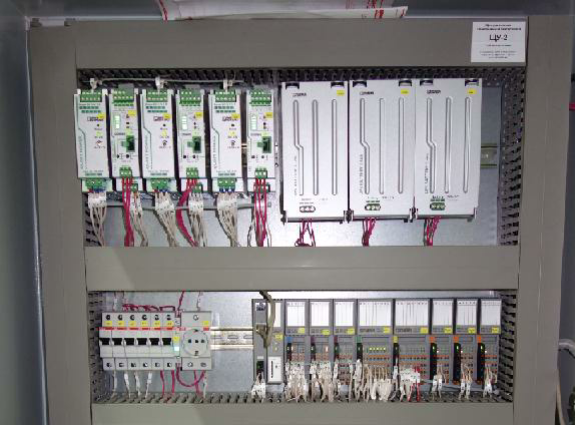

Рис. 2. Питание шкафов управления устройствами семейства QUINT

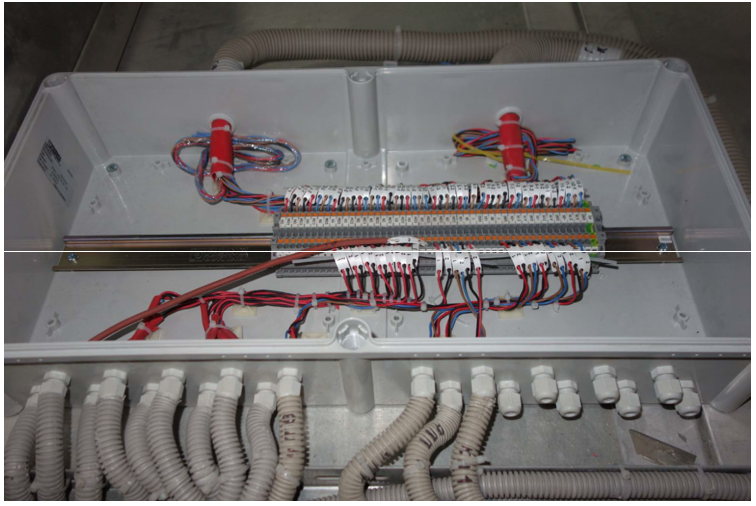

Рис. 3. Внешний вид коробки с клеммами PT-2,5

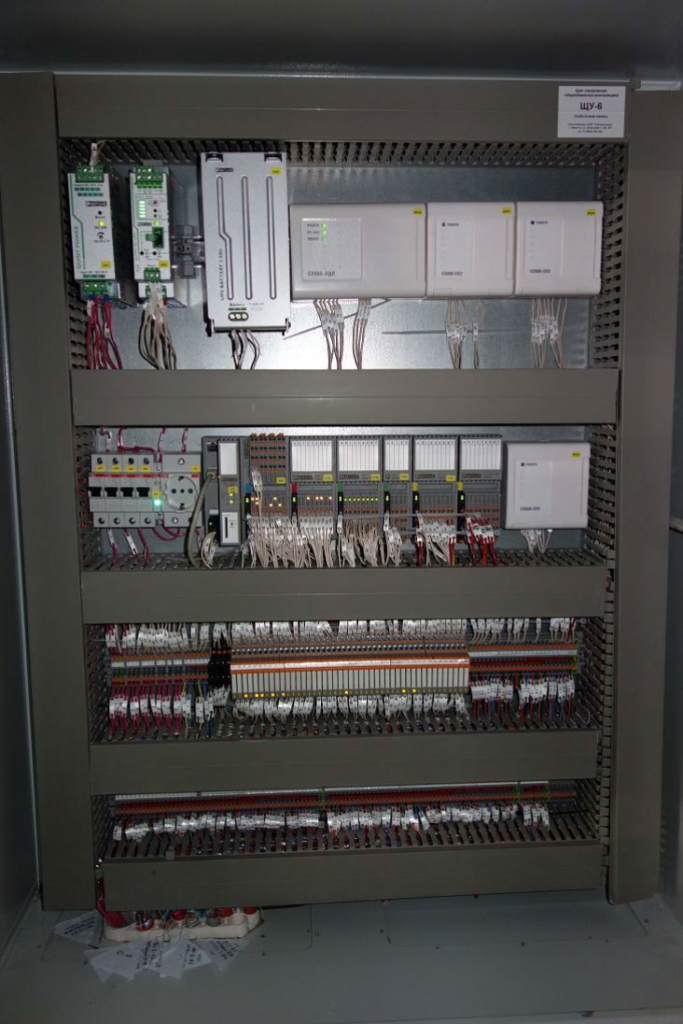

Рис. 4. Внешний вид открытого шкафа управления

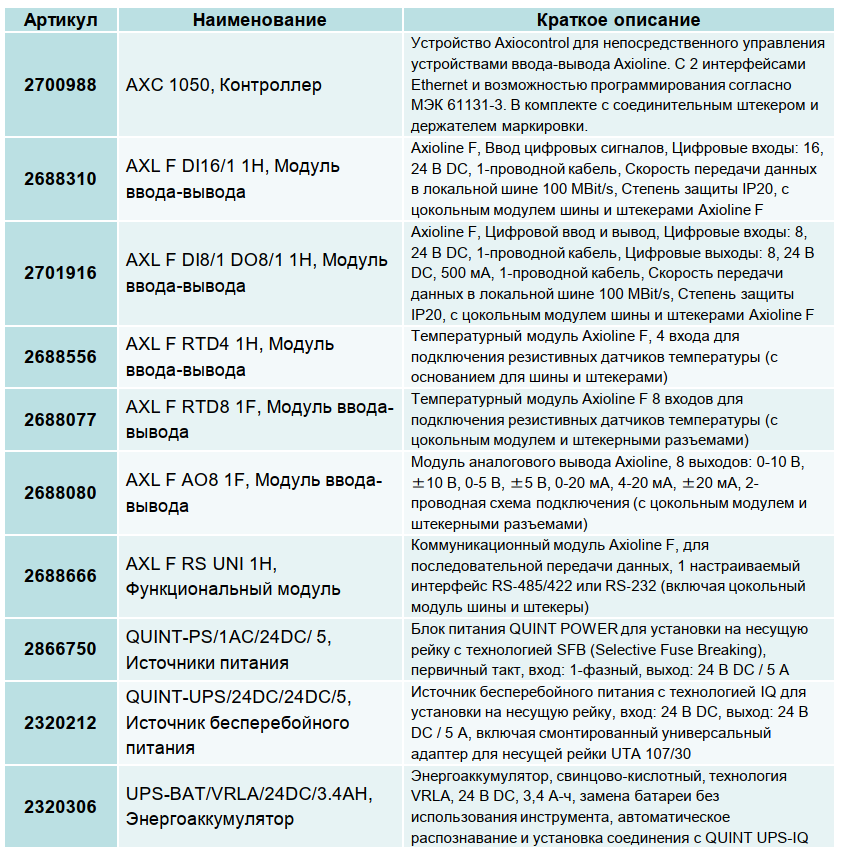

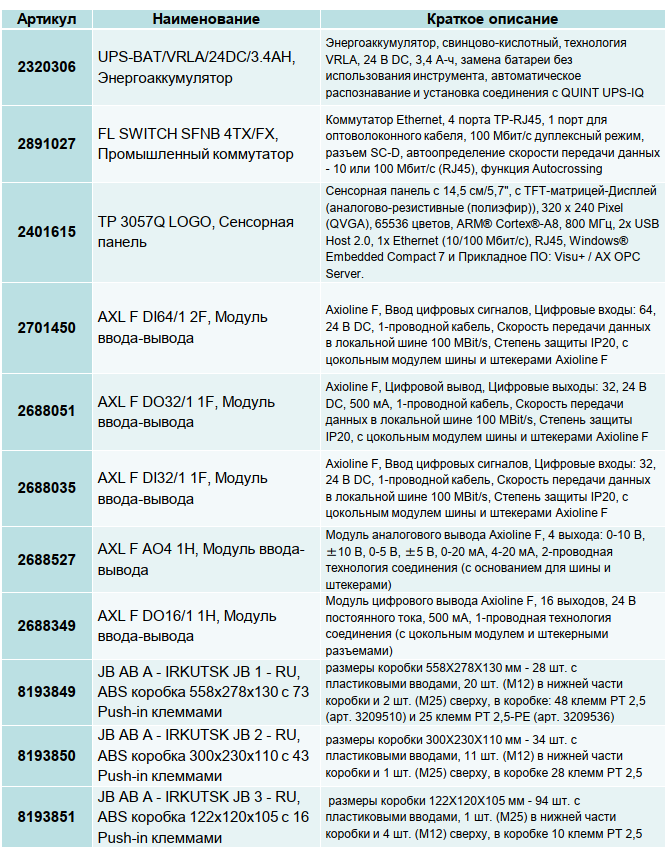

Перечень используемого оборудования


Перечень используемого оборудования

На объекте установлено следующее оборудование производства Phoenix Contact.


Преимущества

Оборудование Phoenix Contact позволило создать надежную, недорогую, гибкую и расширяемую систему управления, обеспечивающую комплексный контроль параметров воздушной среды здания и работу полностью в автоматическом режиме не зависимо от времени года с минимальными трудозатратами на техническое обслуживание и дополнительную настройку.

Простота программирования контроллеров позволила быстро внедрить систему управления.

Предустановленная на всех панелях оператора SCADA Visu+ и OPC сервер упростили создание визуализации и сопряжение контроллера с панелью.

Возможность расширения системы управления позволяет в будущем внедрить систему диспетчеризации инженерных систем здания.

Технология подключения Push-In, применяемая в клеммах, реле и контроллерах позволила сократить время сборки шкафов.

Использование коробок индивидуального изготовления JB AB A – IRKUTSK, поставляемых на объект полностью готовыми для подключения с предустановленными клеммными сборками существенно сократили время монтажа однотипных узлов системы.
