Автоматизированная система управления приточно-вытяжной вентиляцией

Генеральный подрядчик: ООО «Няганская промышленно-строительная компания»
Системный интегратор: ООО «Эксперт-Автоматика»
Заказчик: ОАО «Фортум»

Системный интегратор

ООО «Эксперт-Автоматика» «Эксперт-Автоматика» - это современное предприятие, основанное в 2009 году. Основными направлениями деятельности компании являются комплексные поставки оборудования и решений в области промышленной автоматизации с использованием самых передовых технологий.

«Эксперт-Автоматика» предлагает своим клиентам автоматизацию производства или участка производства, машин и механизмов, проводит аудит объекта автоматизации, выполняет проектирование с использованием оптимального набора оборудования, производит пуско-наладочные работы. Компания имеет обширный опыт и множество реализованных проектов.

Проект

Система управления обеспечивает автоматический и ручной режимы управления приточно-вытяжной системой вентиляции и визуализацию технологического процесса при помощи нескольких сенсорных панелей оператора.

Система реализована в виде электротехнического шкафа напольного исполнения, в котором применены клеммные модули различных типов с новой технологией Push-In, а для электропитания системы использованы надежные источники питания и бесперебойные источники Trio. Маркировка клемм, проводов и оборудования реализована при помощи принтера Thermomark Card.

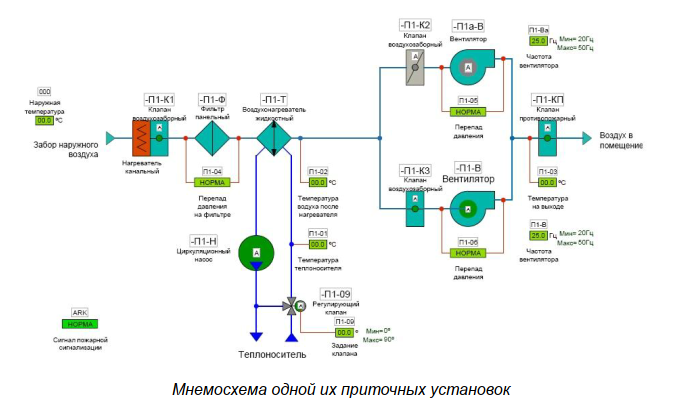

Мнемосхема одной их приточных установок

Система обеспечивает управление

  • Четырьмя приточными системами с резервными вентиляторами, мощность каждого вентилятора 1,5 кВт, работа по ПИД-закону с чередованием работы вентиляторов: основной – резервный, резервный – основной. Управление вентиляторами – через преобразователь частоты.
  • Тремя вытяжными системами с резервными вентиляторами с чередование работы вентиляторов основной – резервный, резервный – основной. Управление вентиляторами – через электромагнитные контакторы.
  • Контуром отопления, включающим циркуляционный насос и регулирующий клапан. Управление регулирующим клапаном по ПИД-закону.
  • Приточными клапанами, противопожарными клапанами, клапанами ПДЕ.
  • Визуализацией и контролем за системой с помощью цветных сенсорных панелей оператора.

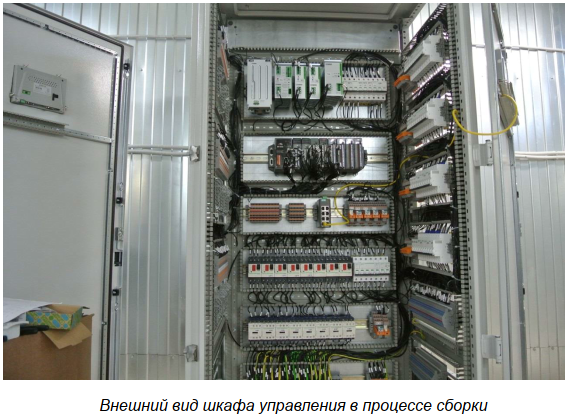

Внешний вид шкафа управления в процессе сборки

Преимущества от внедрения оборудования

Автоматизированная система управления приточно-вытяжной вентиляцией в ОАО «Фортум» г. Нягань успешно введена в эксплуатацию в 2015 году.

Главными преимуществами внедрения компонентов и устройств производства компании стали: повышение надежности системы управления за счет применения источников питания и ИБП с высоким показателем наработки на отказ и качественных клеммных соединений, а также удобства эксплуатации при использовании клемм с технологией Push-In и современной стойкой к внешним воздействиям маркировки.
