Диспетчеризация инженерного обеспечения здания Краевого суда, г. Хабаровск

Системный интегратор: ООО «Континент-Тау», г. Хабаровск

Кол-во зданий: 1.
Кол-во контролируемых параметров: 100.
Кол-во сигналов управления: 35.
Объекты: вентиляционные камеры, тепловые пункты.
Протяженность: ~ 500 м.
Связь: PROFINET.
Управление: да.
Кол-во операторских мест: 1.

Системный интегратор

Сферой деятельности компании ООО «Континент-Тау» (г. Хабаровск) является комплексная автоматзация промышленных предприятий, сетей тепло-, водо- и газоснабжения, энергораспределительных систем и других производств с непрерывным технологическим циклом.

Причиной выбора оборудования компании послужили следующие факторы:

• решение на компонентах единого производителя;
• 100% совместимость оборудования;
• наилучшее соотношение цена-качество-функциональность;
• огромный опыт и функционал компании для удаленного контроля;
• возможность передачи данных практически через любые сети связи.

Решение

АСДУ Краевого суда имеет функционально распределенную структуру, включающую:

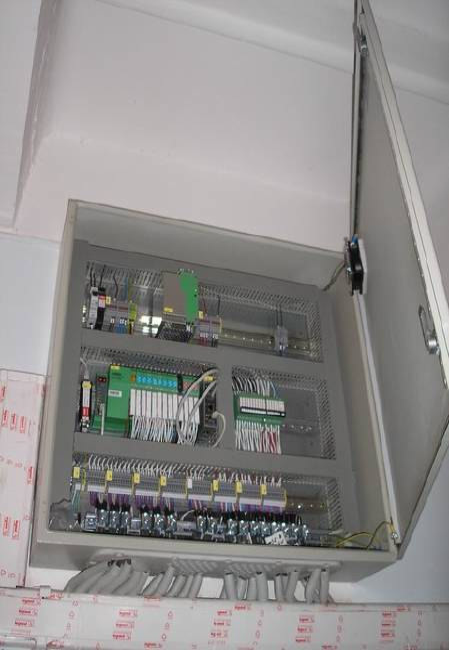

1. Станции телемеханики TAU-S для сопряжения с датчиками и исполнительными устройствами.

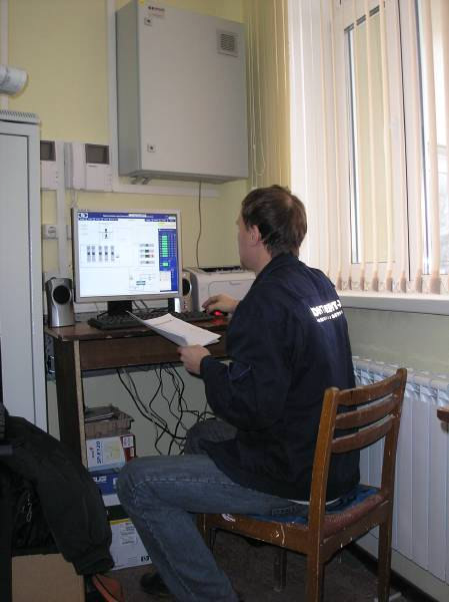

2. Диспетчерский пункт, который включает в себя щит диспетчерской системы (станция телемеханики TAU-M на базе контроллера компании).

Станция телемеханики TAU-S предназначена для сбора и передачи телеметрической информации, необходимой для осуществления диспетчерского контроля и управления территориально удаленными технологическими объектами. TAU-S является частью распределенной в пространстве периферии и работает с устройствами управления TAU-M, оснащенного контроллером компании.

Станция телемеханики TAU-M имеет в своем составе контроллер и выполняет следующие задачи:

• автономное управление объектом в соответствии с заданным алгоритмом;
• сбор и передача информации о состоянии объекта;
• передача управляющих воздействий к объекту управления из диспетчерского пункта.

Функции системы:

• оперативный контроль состояния приточных и вытяжных установок;
• дистанционное управление приточными и вытяжными установками;
• оперативный контроль давления и температуры в системе отопления на тепловом пункте;
• контроль и управление пожарными затворами на водомерном узле;
• контроль состояний огнезадерживающих клапанов на приточных и вытяжных установках;
• контроль замерзания калориферов на приточных установках;
• контроль питания в распределительных щитах ЩВ;
• генерация аварийных сообщений от объектов диспетчеризации, сопровождающихся звуковой сигнализацией;
• формирование журналов об авариях и событиях объектов диспетчеризации;
• архивирование сообщений для их последующего анализа.

• Станция телемеханики TAU-M - 1 шт.
• Станция телемеханики TAU-S - 8 шт.
• Среда программирования контроллера PC Worx 5.0.
• SCADA Visu+ v. 1.20.
• Кабель FTP 5E (витая пара) ~ 500 м.
• Персональный компьютер - 1 шт.

Выводы

В результате создания АСДУ Краевого суда были достигнуты следующие показатели объектов автоматизации:

• эргономичность централизованного контроля и управления объектов диспетчеризации;
• информационная оснащенность диспетчерского персонала для анализа передаваемой информации, ее обработки и принятия решений;
• возможность расширения АСДУ;
• качество принимаемой и передаваемой информации.
