Диспетчеризация инженерного оборудования ГУЗ «Перинатальный центр», г. Хабаровск

Системный интегратор: ООО «Континент-Тау», г. Хабаровск
Заказчик: ГУЗ «Перинатальный центр», г. Хабаровск
Год реализации: 2008

Заказчик ГУЗ «Перинатальный центр», г. Хабаровск

Кол-во контролируемых параметров: 333.
Объекты: вент. камеры.
Протяженность: ~ 1000 м.
Связь: PROFINET.
Управление: да.
Кол-во операторских мест: 1.

Системный интегратор

Сферой деятельности компании ООО «Континент-Тау», г. Хабаровск является комплексная автоматизация промышленных предприятий, сетей тепло-, водо-, и газоснабжения, энергораспределительных систем и других производств с непрерывным технологическим циклом.

Причиной выбора оборудования послужили следующие факторы:

• Решение на компонентах единого производителя.
• 100% совместимость оборудования.
• Наилучшее соотношение цены качества и функциональности.
• Огромный опыт и функционал для удаленного контроля.
• Возможность передачи данных практически через любые сети связи.

Решение

АСДУ «Перинатальный центр» имеет функционально распределенную структуру, включающую:

Станции распределенной периферии (Inline IL PN BK DP), собранные на оборудовании компании, которые обеспечивают сбор информации с приборов полевого уровня и передачу ее на контроллер диспетчерского пункта.

• Диспетчерский пункт, который включает в себя:

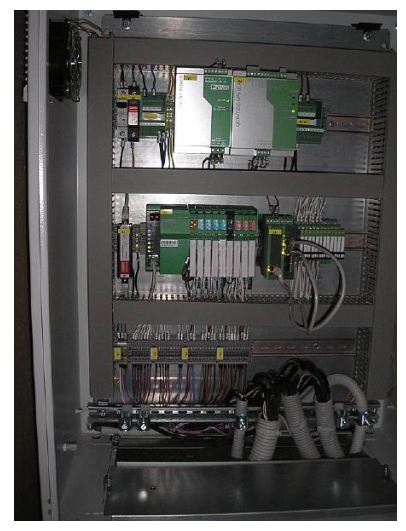

• щит диспетчерской системы (на базе контроллера ILC 350 PN);

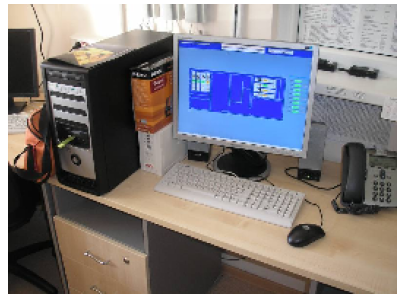

• персональный компьютер;
• лазерный принтер;
• рабочее место специалиста.

Функции системы:

• контроль работы кондиционеров, приточных и вытяжных установок;
• контроль засорения фильтров и перегрева электронагревателей в воздуховодах системы вентиляции;
• управление кондиционерами, вытяжными и приточными установками;
• управление воздушными заслонками системы вентиляции;
• вывод графической информации на мнемосхемы ПК;

• вывод аварийных сообщений на ПК и принтер;
• архивирование аварийных сообщений;
• формирование ежедневных отчетов;
• звуковое и световое оповещение.

• контроллер ILC 350 PN;
• станции распределенной периферии серии Inline IL PN BK DP;
• среда программирования контроллера PCWorx 5.0;
• SCADA Visu+RT Basic v.1.20;
• реле;
• клеммы;
• шкафы /RITTAL.

Выводы

В результате создания АСДУ «Перинатальный центр» были достигнуты следующие показатели объектов автоматизации:

• эргономичность централизованного контроля и управления объектов диспетчеризации;
• информационная оснащенность диспетчерского персонала для анализа передаваемой информации, ее обработки и принятия решения;
• возможность расширения АСДУ;
• качество принимаемой и передаваемой информации.
