Система управления инженерной инфраструктурой здания

Объект: кинотеатр «Художественный», г. Москва

Кинотеатр «Художественный»

Обзор системы

В здании кинотеатра было применено решение от Phoenix Contact – Emalytics. Все инженерные системы здания подключены к единому серверу и централизировано управляются из единого графического интерфейса.

Краткое описание заказчика

Кинотеатр художественный — это первый кинотеатр в Москве, он был открыт в далеком 1909 году.

В 2020 году осуществлена полная реставрация здания, под модернизацию попали и все инженерные системы здания. Несмотря на то, что здание историческое, все инженерные системы отвечают современным требованиям автоматизации и объединены в единую систему управления зданием – BMS Emalytics.

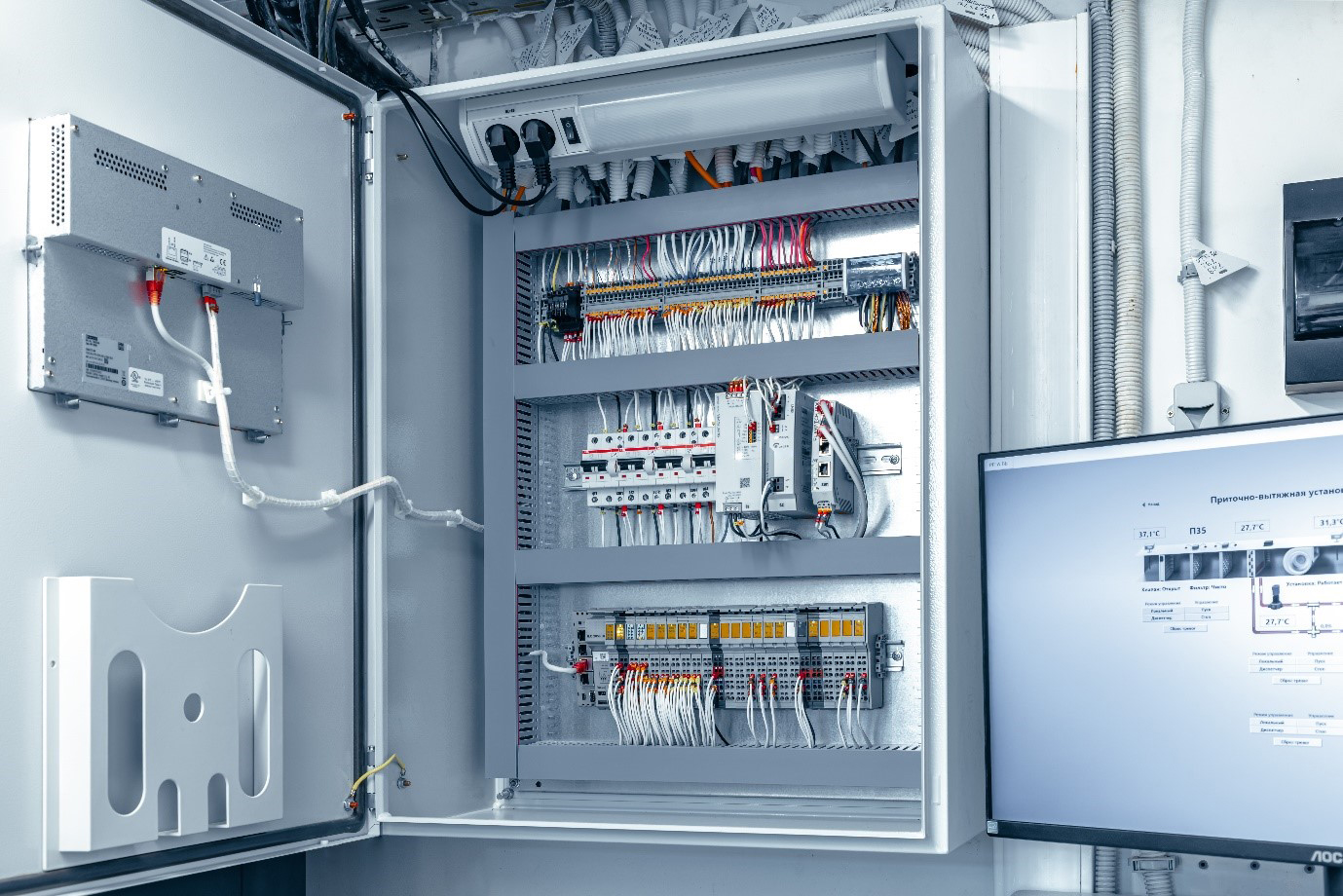

Щит системы управления

Применение

В централизированную систему управления входят следующие инженерные системы:

  • Вентиляция.
  • Водоснабжение.
  • Канализация.
  • Отопление.
  • Освещение.
  • Электроснабжение.
  • Лифты.
  • Кондиционирование.

В проекте используются следующие протоколы:

  • Dali.
  • Modbus RTU.
  • Modbus TCP.
  • BACnet IP.
Структурная схема

Описание решения

Оборудование PxC в проекте:

  • Промышленный ПК в корпусе 19” BL RACKMOUNT.
  • Софт Emalytics Supervisor SUP 1.
  • Модульный контроллер Emalytics ILC 2050 BI на 10000 точек.
  • Модули ввода вывода Inline.
  • Модульный контроллер Inline ILC 131.
  • Coupler - IL ETH BK.
  • Панель оператора WP4000.
  • Блоки питания QUINT4, Trio.
  • Коммутаторы FL SWITCH.
  • Клеммы PT, Cplipfix.

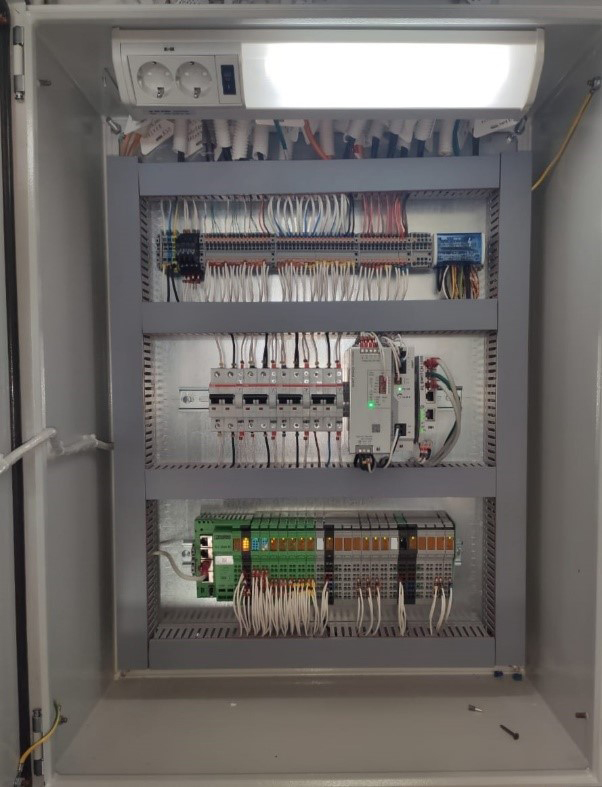

Щит сбора данных
