АСУ ТП ПС 110 кВ Куземкино

Заказчик: ПАО «Ленэнерго»
Интегратор: ООО «НПФ «Механотроника РА»

Описание ПС 110 кВ Куземкино

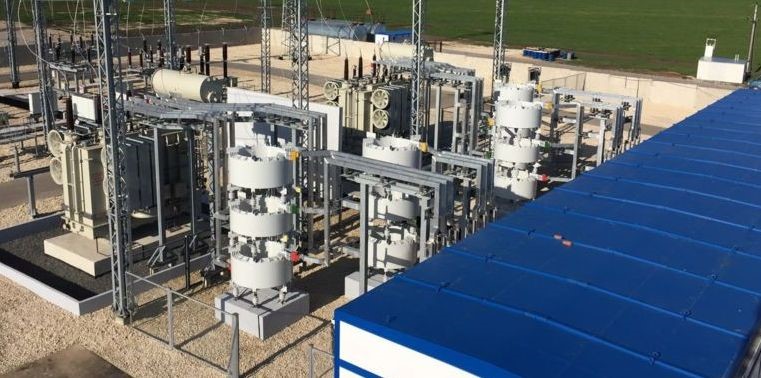

Понизительная ПС 110 кВ Куземкино расположена в Кингисеппском районе Ленинградской области на берегу реки Луга юго-восточнее н.п. Бол. Куземкино. Подстанция является объектом электросетевого хозяйства филиала ПАО «Ленэнерго» для электроснабжения потребителей 10 кВ КС «Славянская», находящейся в зоне эксплуатационной ответственности ПАО «Газпром» и представляет собой открытую ПС.

Интегратор

ООО «НПФ «Механотроника РА» - разработчик и производитель автоматизированных систем управления технологическим процессом (АСУ ТП), а также микропроцессорных устройств релейной защиты (РЗА). Осуществляет научно-исследовательские и опытно-конструкторские работы в области приборостроения и энергетики. Создает и внедряет системы автоматизации энергообъектов, производит пусконаладочные работы и сопровождение.

Применение

АСУ ТП подстанции на базе оборудования «Механотроника РА» предназначена для комплексной автоматизации технологических процессов и телекоммуникаций с функциями наблюдения, контроля, сигнализации и управления электрооборудованием ОРУ 110 кВ, КРУМ 10 кВ и 0,4 кВ филиалов ПАО «Ленэнерго» Кингисеппские ЭС и ОАО «СО ЕЭС» Ленинградское РДУ.

Описание решения

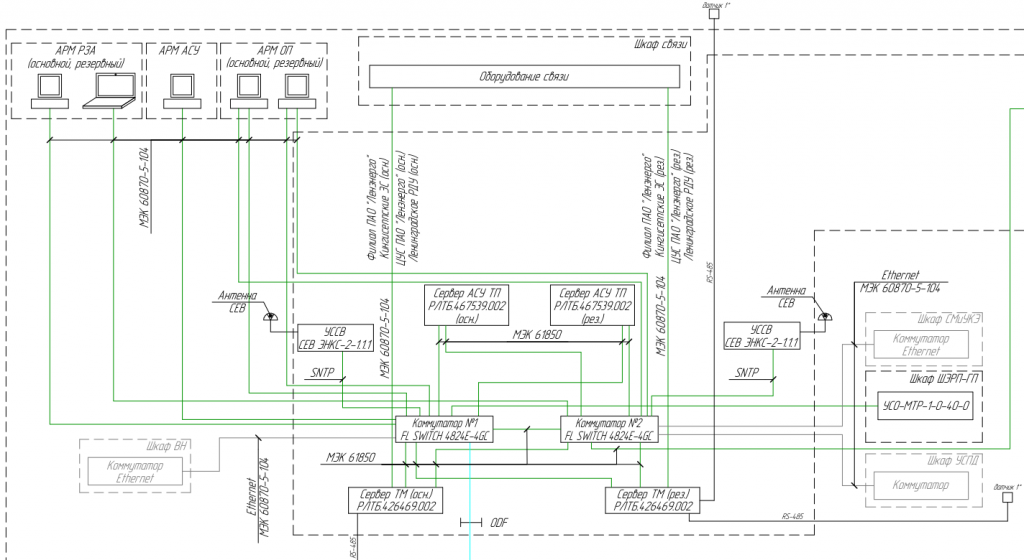

Структура АСУ ТП состоит из трех уровней. Устройства нижнего уровня выполняют сбор информации и выдачу команд для системы управления. Устройства среднего уровня выполняют информационный межуровневый обмен ПТК АСУ ТП с устройствами верхнего и нижнего подстанционных уровней. Верхний уровень решает задачи представления, обработки, хранения и анализа информации, информационного обмена с внешними системами, обеспечивает сервисные функции конфигурирования и обслуживания системы.

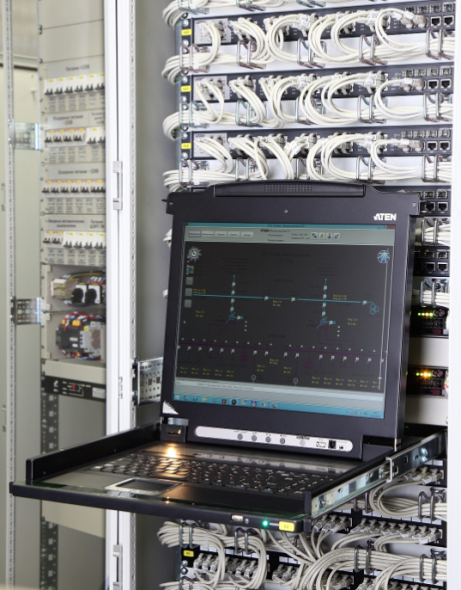

Средний уровень представляет собой комплекс технических средств, в который входят коммутаторы Ethernet, УСО, станционный контроллер связи и управления (СКСУ), устройство синхронизации системного времени. Для сбора и передачи информации с оборудования нижнего уровня используется протокол МЭК 61850.

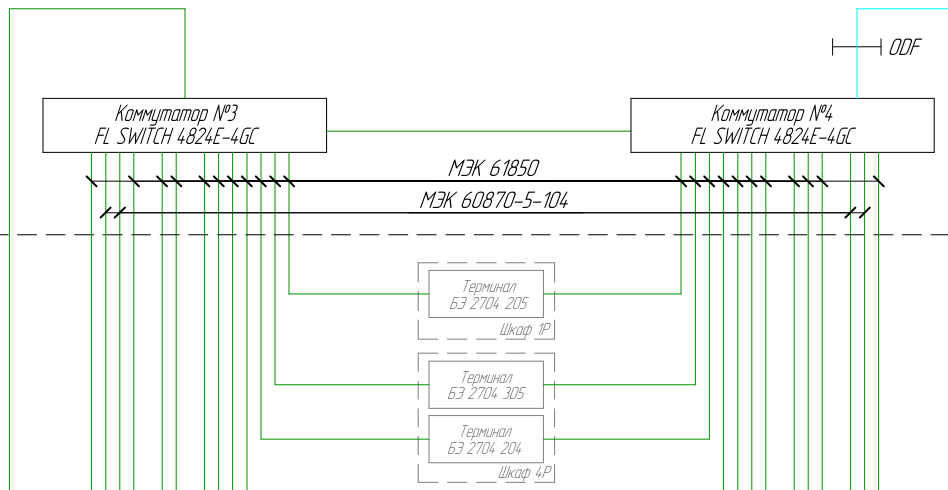

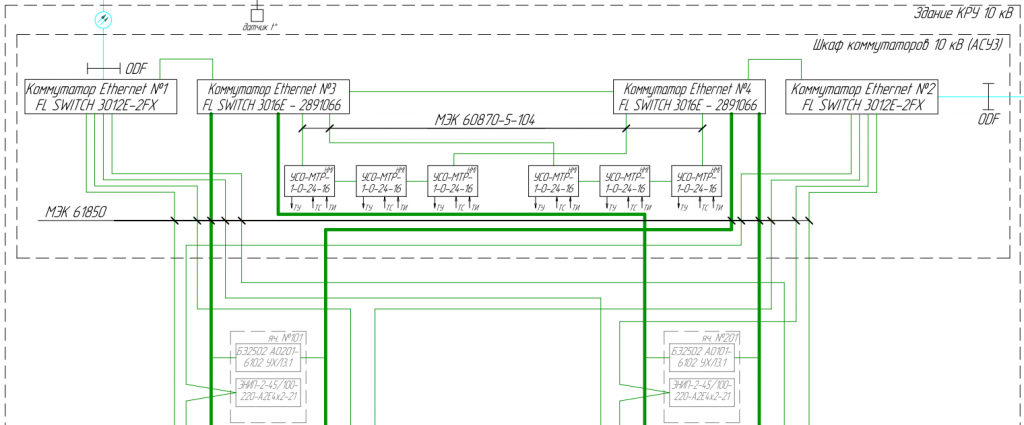

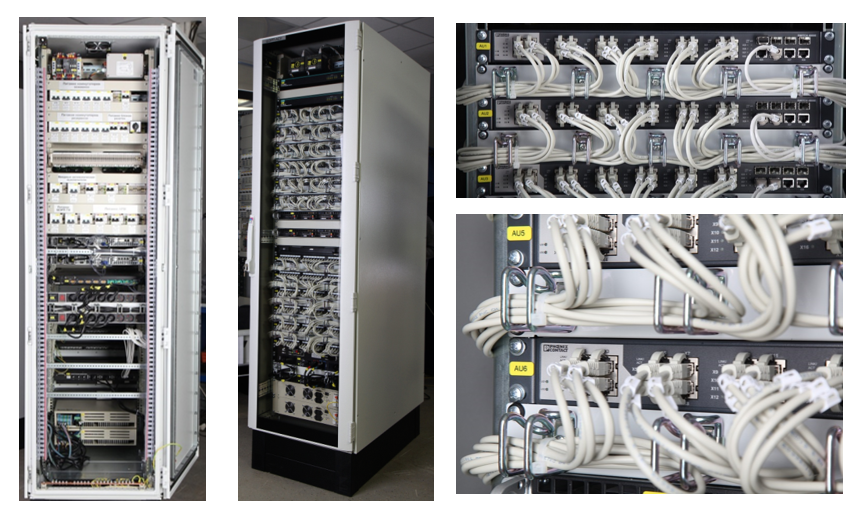

Станционная шина строится на базе управляемых коммутаторов. Коммутаторы FL SWITCH 4824E-4GC – 2891072 и FL SWITCH 3012E-2FX – 2891120 имеют магистральные Ethernet порты SFP (Gigabit), предназначенные для объединения коммутаторов по высокоскоростным и отказоустойчивым технологиям резервирования.

Особенностью данных коммутаторов является поддержка не только стандартных протоколов резервирования, но и собственной технологий ERR с временем восстановления 15 мс, позволяющей объединять «кольца». Все коммутаторы выполнены в прочном металлическом корпусе без вентиляторов и работают при температурах от -40°C до +85°C. Стоечные коммутаторы обладают двумя съемными блоками питания с широким диапазоном входного напряжения 90-264 В AC и 88-300 В DC с поддержкой «горячей» замены. Соответствие коммутаторов требованиям стандарта МЭК 61850 подтверждено сертификатом KEMA, пройдена аттестация АО «НТЦ ФСК ЕЭС» для возможности применения коммутаторов в проектах ПАО «ФСК ЕЭС» и «Россетей».

Резервирование станционной шины выполнено по «кольцевой» топологии. Связь систем ЩСН и ЩПТ с АСУ ТП осуществляется интерфейсом Ethernet по протоколу МЭК 61850. Комплекс оснащен средствами удаленного конфигурирования и мониторинга, что позволяет администрировать систему дистанционно, используя доступ по IP-сетям.

Заключение

Таким образом, АСУ ТП ПС 110 кВ Куземкино позволяет эффективно организовать оперативно-диспетчерское управление подстанцией в нормальных, аварийных и послеаварийных режимах и надежно контролировать процессы эксплуатационного обслуживания. В состав технологических функций системы входят:

сбор и первичная обработка аналоговых, дискретных сигналов;

дистанционное управление коммутационными аппаратами электрических распределительных устройств энергообъекта;

обмен информацией с диспетчерскими центрами и центрами управления сетями, удаленное изменение состояния программных оперативных элементов систем РЗА, ПА;

предупредительная и аварийная сигнализация;

организация и ведение оперативной базы данных.
