Мониторинг динамических свойств энергосистемы

Системный интегратор: Инженерный центр «Энергосервис»
Заказчик: ПАО «ФСК ЕЭС»

Системный интегратор

Инженерный центр «Энергосервис» осуществляет разработку решений для автоматизированных систем управления и мониторинга электростанций, подстанций, электроустановок промышленных предприятий. Инженерный центр серийно производит микропроцессорные устройства, выпускает многофункциональные измерительные преобразователи, устройства сбора данных, модули ввода/вывода, счетчики и приборы контроля качества электроэнергии, поддерживающие открытые протоколы обмена, в том числе – МЭК 61850.

Объект: ПП 500 кВ Тобол

Цифровая подстанция ПАО «ФСК ЕЭС» 500 кВ Тобол – важнейшее звено в системе электроснабжения строящегося нефтехимического комплекса глубокой переработки углеводородного сырья «ЗапСибНефтехима». Для повышения эффективности и качества диспетчерского управления режимами энергосистемы на подстанции установлена система мониторинга переходных режимов СМПР (англ. Wide Area Measurement System, WAMS). Она основана на использовании синхронизированных векторных измерений и позволяет проводить мониторинг динамических свойств энергосистемы в центрах управления ОАО «СО ЕЭС».

Решение

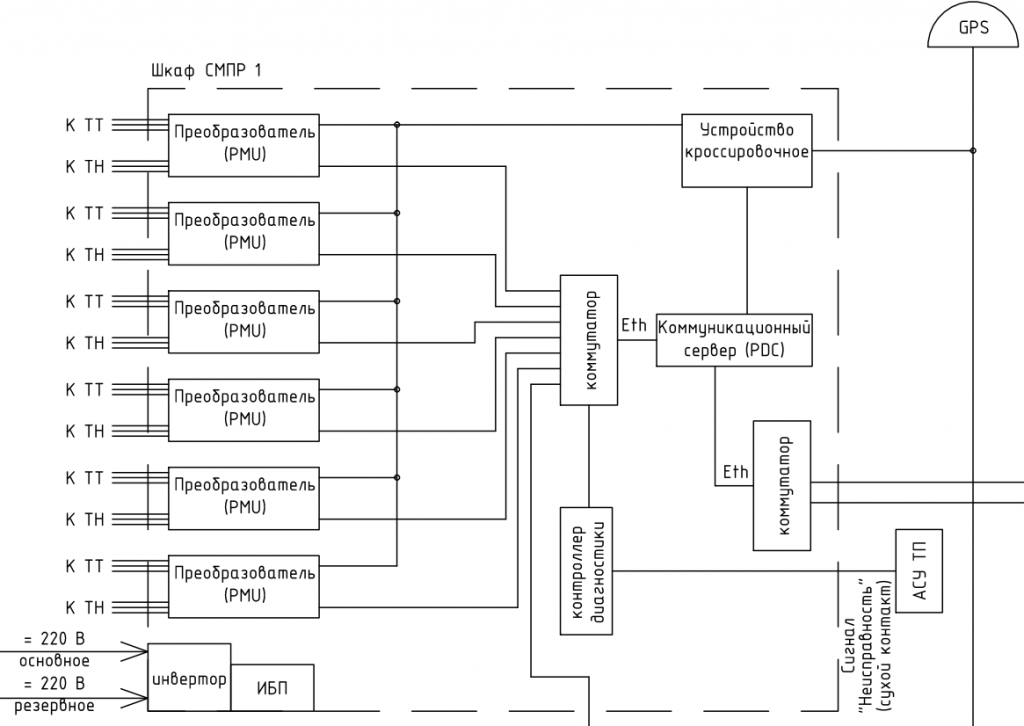

В состав программно-технического комплекса СМПР ПП 500 кВ Тобол входят:

• Устройство синхронизированных векторных измерений УСВИ (англ. PMU) ЭНИП-2, концентратор синхронизированных векторных данных КСВД (англ. PDC) ES-PDC, подсистема диагностики СМПР, подсистема гарантированного электропитания, оборудование локальной вычислительной сети.
• Система обеспечения единого времени на основе блока коррекции времени ЭНКС-2 для приема сигналов навигационных спутниковых систем (ГЛОНАСС, GPS).
• 3.Программное обеспечение компонентов системы.

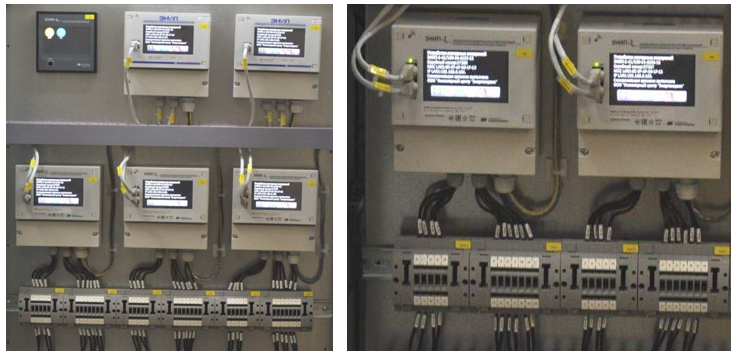

УСВИ ЭНИП-2 подключены к измерительным трансформаторам напряжения и тока. В измерительных цепях предусматривается возможность подключения испытательного оборудования без отключения от присоединения за счет применения специализированной штекерной системы контроля FAME. Данная система реализует возможность замыкания вторичной обмотки трансформатора тока с защитой от прикосновения к токоведущим частям, обеспечивая безопасность при проведении измерений и испытаний.

Электропитание ПТК СМПР организовано по 1 категории надежности электроснабжения и полностью исключает возможность выхода из строя системы вследствие отдельных неисправностей или ремонта элементов сети.


При реализации проекта были использованы блоки питания QUINT4- PS/1AC/24DC/10, артикул 2904601. Они имеют универсальный AC/DC вход с диапазоном от 90 до 350 В постоянного тока. Серия QUINT4 прошла испытания по стандарту МЭК 61000-6-5 (электромагнитная совместимость для электростанций и подстанций).

Блоки питания включены параллельно через одноканальные модули резервирования QUINT4-S-ORING/12-24DC/1X40, артикул 2907752. Данная схема позволяет развязать блоки питания друг от друга и устранить «единую точку отказа» для резервируемых систем. С помощью дискретных выходов на QUINT4-PS и QUINT4-S-ORING можно контролировать исправность всех составляющих системы питания 24 В DC.

Для гальванической развязки в линиях передачи данных Ethernet применен пассивный сетевой изолятор FL ISOLATOR 100-RJ/RJ, артикул 2313931. Уровень защиты сетевого оборудования от разности потенциалов составляет 4 кВ.

Подключение к цифровым трансформаторам тока и напряжения по протоколу МЭК 61850‐9‐2LE (шина процесса) реализуется с помощью УСВИ ЭНИП-2. Резервирование шины осуществляется с помощью двух устройств FL RED 2001E PRP 2LC, артикул 2701864 с оптическим многомодовым выходом в сеть PRP.

Промышленный коммутатор FL SWITCH SFN 16TX, артикул 2891933 передает информацию от УСИВ ЭНИП-2 и КСВД ES-PDC в соответствии со стандартом Ethernet по протоколу IEEE C37.118. У коммутатора имеется вход резервированного питания и контакты дистанционной сигнализации, также поддерживается QoS технология.

В соответствии с требованиями о защите информации, ПТК СМПР ПП 500 кВ Тобол соответствует классу 1Г. Доступ пользователей ПК верхнего уровня (ОАО «СО ЕЭС») к конфигурационным файлам и архивным данным сервера КСВД ES-PDC осуществляется посредством входящего соединения по протоколам IEEE C37.118.2, FTP, ICMP.

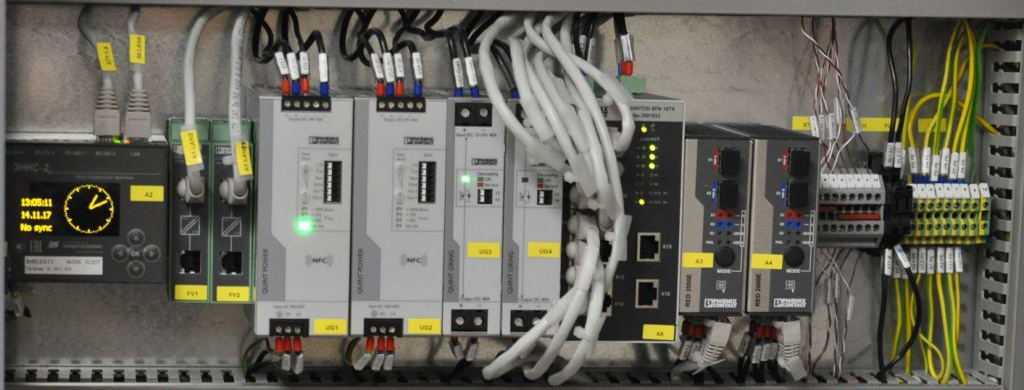

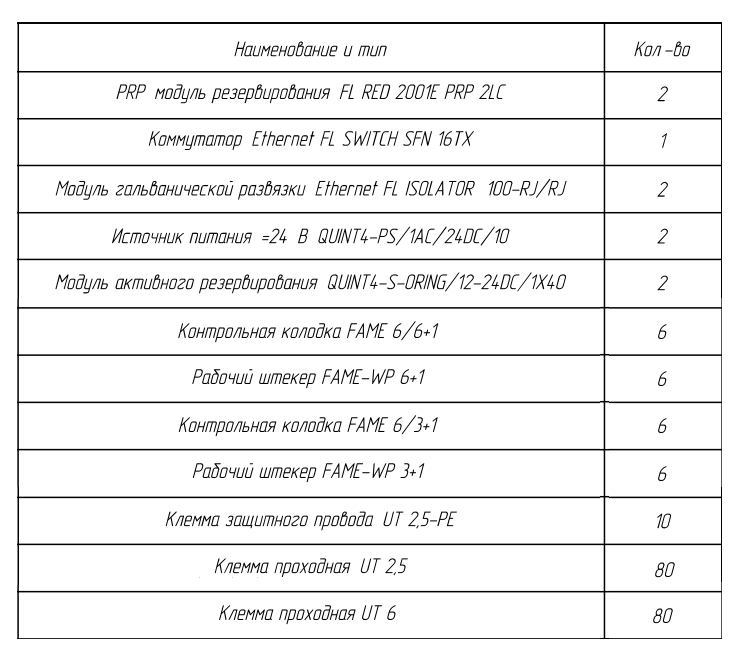

Оборудование в ПТК СМПР ПП 500 кВ Тобол

Преимущества решения

Использование современных технических средств и информационных принципов в ПТК СМПР компании «Инженерный центр «Энергосервис» на базе оборудования позволяет получать данные, на основе которых осуществляются:

• измерения электрических величин в режиме реального времени для глобального мониторинга состояния энергосистемы;
• определение запасов устойчивости (пропускная способность линий, контроль напряжений и фазовых углов в узлах энергосистемы), обнаружение качаний мощности;
• проверка динамической модели энергосистемы, запись архивов и аварийных событий, а также их анализ;
• управление режимами работы и синхронизация компонентов системы.
