Производство низковольтных комплектных устройств АСУ ТП для 4-го энергоблока Калининской АЭС

Производитель: ФГУП «Уральский электромеханический завод электромеханический завод», г. Екатеринбург

Производитель

ФГУП «Уральский электромеханический завод» входит в состав Государственной корпорации по атомной энергии «Росатом» и является крупным многопрофильным предприятием. Деятельность предприятия направлена на организацию выпуска продукции, удовлетворяющей потребности корпоративного рынка «Росатома» (продукции для ОАО «ТВЭЛ», «Росэнергоатома», предприятий ядерно-топливного цикла), предприятий ведущих отраслей народного хозяйства (топливно-энергетического комплекса, транспорта, связи и др.) и подтверждена лицензиями «Госатомнадзора» России на право конструирования и изготовления оборудования для атомных станций.

Решение

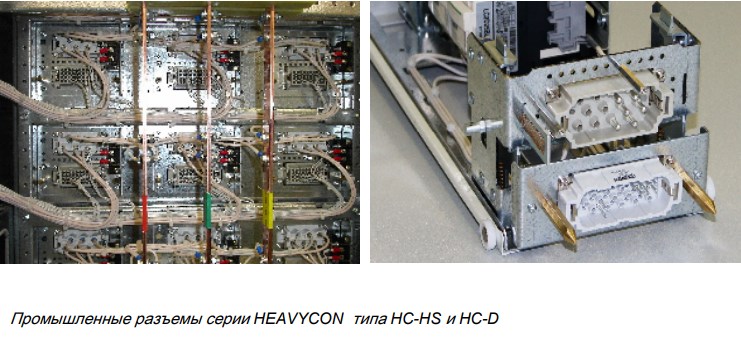

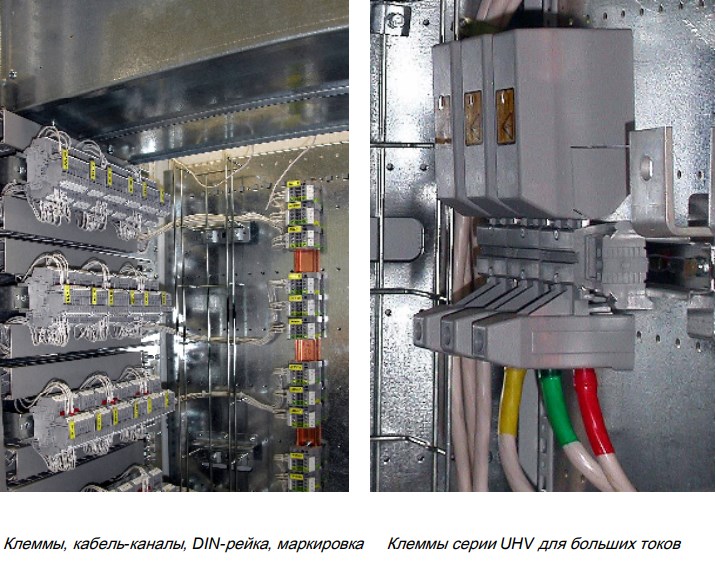

Проект по изготовлению низковольтных комплектных устройств АСУ ТП для 4-го энергоблока Калининской АЭС состоит из нескольких сотен шкафов в блочномодульном исполнении типа НКУ-РУ, предназначенных для распределения электроэнергии и управления технологическими процессами энергоблока. В конструкции шкафов широко используются клеммы серии UT, ST и принадлежности к ним, а также клеммы для больших токов серии UHV, промышленные разъемы HEAVYCON, маркировка для клемм, проводов и оборудования, кабель-каналы, DIN-рейка, инструмент и другие комплектующие компании. Для изготовления табличек с надписями завод приобрел термопринтеры Thermomark S1 и соответствующие расходные материалы. Предприятие заключило договор на поставку комплектующих производства на 2010 год и планирует использовать продукцию компании и в дальнейшем.

Все металлические шкафы ФГУП УЭМЗ производит своими силами. Для этого внедрены современные обрабатывающие центры, работает своя линия покраски.

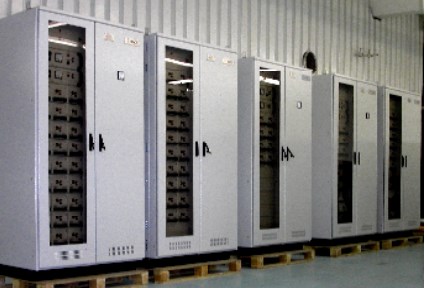

На фото готовые шкафы НКУ для Калининской АЭС.

Применяемая продукция

Выводы

Доля оборудования среди электромонтажных изделий внутри НКУ-РУ составляет примерно 90%. Это позволило обеспечить гарантированную совместимость изделий, снижение затрат на монтаж, сокращение сроков поставки продукции. Применение разъемных клеммных модулей серии ST-COMBI позволило значительно сократить время на монтаж-демонтаж модулей при их тестировании, наладке и поверке.
