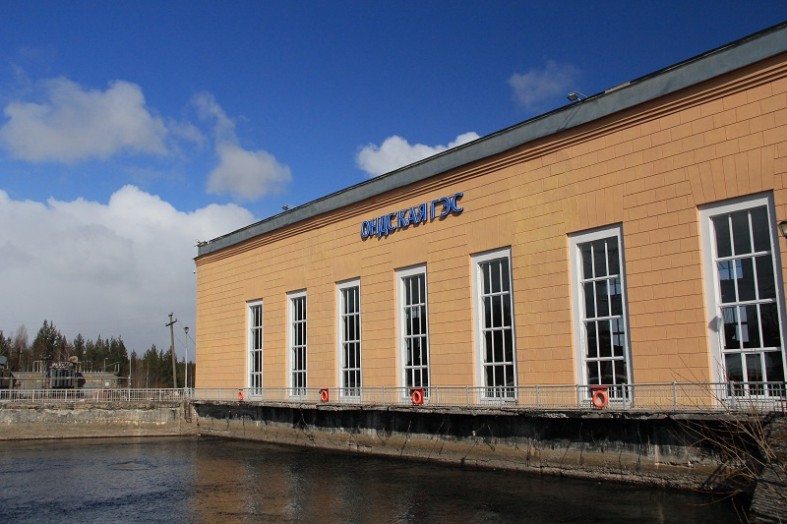

ООО «Евросибэнерго». ОндскаяГЭС

Интегратор: ООО«ИЦ«Иркутскэнерго»
Заказчик: ООО «Евросибэнерго»

Интегратор

ООО «ИЦ «Иркутскэнерго» – крупная инжиниринговая компания в регионе, предоставляющая полный комплекс современных, высокотехнологичных инжиниринговых и консалтинговых услуг в сфере энергетики, использующая в своей работе эффективные инновационные технологии и решения, современную производственно-техническую базу.

Задача

Целью проекта является техническое перевооружение ДЗШТ и УРОВ I, II с.ш. 110 кВ с заменой на микропроцессорные Ондской ГЭС. Создание быстродействующей защиты шин с абсолютной селективностью.

Дифференциальная токовая защита шин предназначена для быстрого отключения электрических цепей, включенных на сборные шины, при КЗ на сборных шинах или на любом другом оборудовании, входящем в зону действия защиты.

Зона ее действия ограничивается трансформаторами тока, к которым подключены реле защиты. Терминалы защит шкафа измеряют входные величины, сравнивают с уставками. В случае превышения дифференциального тока уставки выдается сигнал на соленоиды отключения выключателей присоединений.

Решение

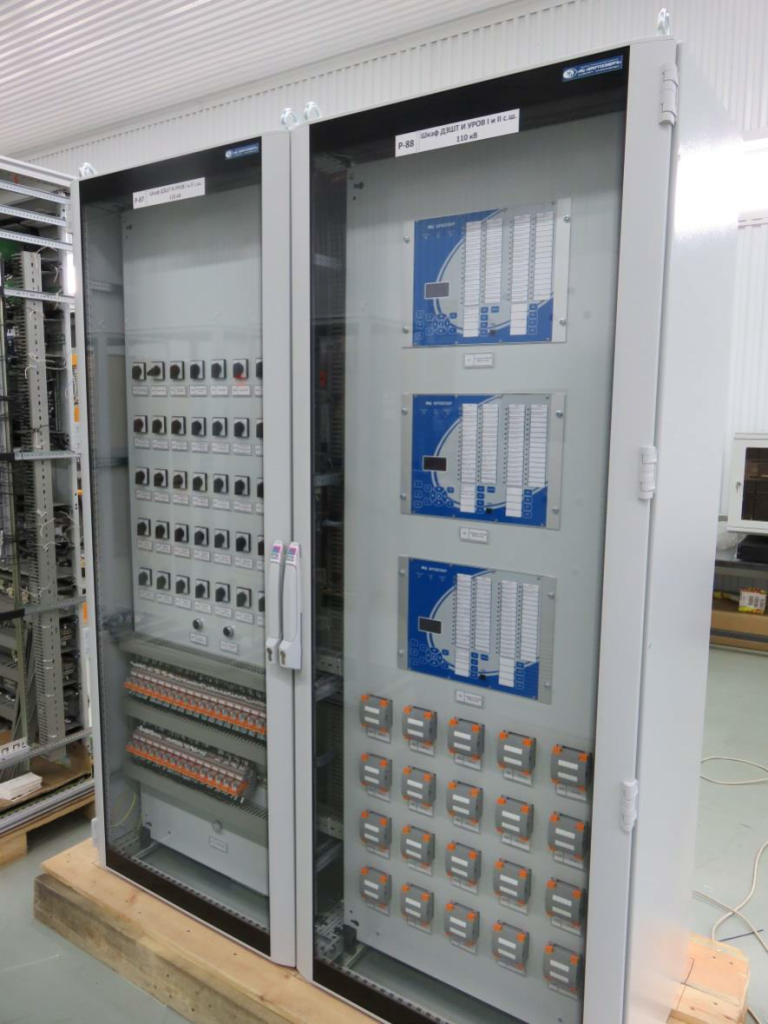

Для контроля и работы с измерительными трансформаторами были использованы следующие компоненты:

• Испытательные блоки FAME в комплекте:
• штекерная система контроля – FAME 6/4+1 – 3074100;
• рабочий штекер – FAME-WP 4+1 – 3074120;
• тестовый штекер – FAME-TP 4+1 – 3074110.
• Релейные блоки серии RIF:
• одиночное реле – REL-IR4/LDP-220DC/4X21 – 2903682;
• базовый модуль – RIF-2-BPT/4X21 – 2900934.
• Измерительные клеммы с ползунковым размыкателем – URTK 6 – 3026272.

Преимущества

Простота эксплуатации испытательных блоков FAME позволяет быстро и безопасно работать с измерительными трансформаторами.

Компактные размеры позволяют разместить на лицевой панели большее количество испытательных блоков.
