Корпуса ME MAX 22,5 в проектах ООО НПП АСУ «Комплекс»

Производитель: ООО НПП АСУ «Комплекс», г. Уфа.

Производитель

Сферой деятельности научно производственного предприятия АСУ «Комплекс» является:

• Разработка разделов проектирования:
  - автоматизация любых технологических процессов любой сложности;
  - электроснабжение внутреннее;
  - тепломеханика (водогрейные котельные, тепловые пункты);
  - отопление, вентиляция, кондиционирование.
• Разработка конструкторской документации шкафов управления, силовых шкафов, распределительных, осветительных, АВР, ВРУ и т.д.
• Изготовление исполнительной документации по черновикам или по готовым объектам.
• Разработка (разводка) печатных плат, приборов, датчиков.
• Разработка программных продуктов для управления технологическими процессами.
• Консультации по автоматизации, электроснабжению, отоплению, вентиляции, кондиционированию и тепломеханике.
• Изготовление шкафов управления, силовых шкафов распределительных, осветительных, АВР, ВРУ и т.д.
• Изготовление печатных плат, приборов, датчиков и т.д.
• Монтаж систем автоматизации и электроснабжения.
• Монтаж и изготовление не стандартного оборудования.
• Пуско-наладка систем управления технологическими процессами, инженерных систем.
• Сервисное обслуживание систем управления технологическими процессами и инженерных систем, отвечающих требованиям ООО НПП АСУ «Комплекс».
• Комплексная поставка оборудования.

Решение

Аппаратная часть комплекса включает в себя серию контроллерных модулей аналоговых входов, дискретных входов и дискретных выходов. Программное обеспечение модулей поставляется пользователю в законченном виде и не требует от пользователя никаких действий по запуску и поддержке в эксплуатации этих программ. Программа размещается во внутренней Flash ПЗУ контроллерных модулей и предоставляет пользователю возможность осуществлять достаточно широкое конфигурирование параметров модулей. В качестве коммуникационного протокола в стандартной поставке программного обеспечения используется MODBUS RTU, позволяющий организовать сетевую архитектуру Master-Slave и поддерживаемый практически всеми SCADA программными продуктами.

Изделие

Целью создания контроллерных модулей было: упростить способ интеграции системы к технологическому объекту, максимально разгрузив при этом специалиста, осуществляющего данный процесс, от владения специальных знаний и навыков программирования на языках высокого уровня, разгрузить аппаратную часть комплекса от сложных алгоритмов локального управления объектом, оставив у них только функцию приема сигналов от датчиков, предварительную обработку сигналов и передачу, обработанных сигналов на верхний уровень, перенести центр анализа состояния объекта и принятия решения об управлении объектом на верхний уровень комплекса, в качестве которого применяется промышленный компьютер оснащенный стандартной операционной системой.

Объекты реализованные на базе контроллеров в корпусах ME MAX 22,5:

• Автоматика технологии сушки барды ОАО «Башспирт», п. Булгаково.
• Системы управления котельной ООО НПП «Буринтех», г. Уфа.
• Автоматика кузнечного цеха ООО НПП «Буринтех», г. Уфа.
• Автоматика квартальных котельных, г. Туймазы.

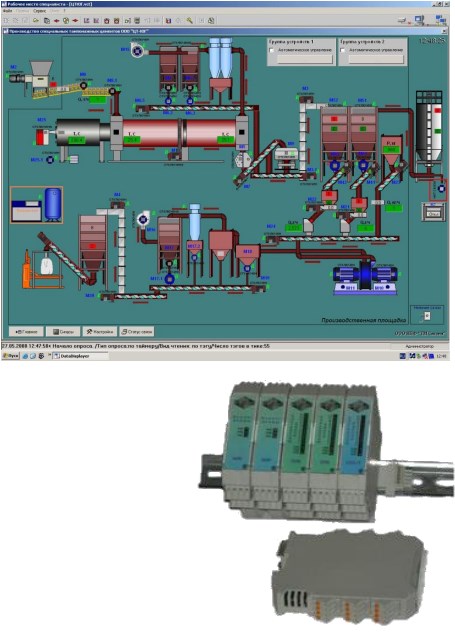

• Системы управления завода тампонажных цементов ООО «Цементные технологии», г. Стерлитамак. (см. картинку внизу).
• Системы управления насосными станциями МУП «Чишмыводоканал» .
• АСУ ТП БОС ОАО «СинТЗ», г. Каменск-Уральский.
• Автоматика сбора данных для ООО «АММА», г. Уфа.

Выводы

Компании производителю необходимо было сделать выбор корпуса для контроллерных модулей, чтобы они были компактными, современными, функциональными и ремонтнопригодными. Свой выбор компания остановила на корпусах ME MAX 22,5, которые отвечали всем нашим требованиям, и к тому же они позволяют использовать на плате контроллерных модулей разъемы, к которым подсоединяются колодки с пружинными контактами. Это в свою очередь делает очень удобной операцию по замене модулей без трудоемкого демонтажа внешних связей с датчиками, к тому же вышеупомянутые корпуса имеют удобное крепление на стандартную DIN-рейку.
