Системный интегратор: Научно-производственное предприятие ООО НПП «ЭКРА», г. Чебоксары - головное предприятие группы компаний ЭКРА.

Осуществляет проектирование, разработку и внедрение устройств релейной защиты и автоматики (РЗА), низковольтных комплектных устройств (НКУ), автоматизированных систем управления технологическими процессами (АСУ ТП).

Объекты: ПС 110кВ Янино, ПС 220кВ Тайга, ПС 220кВ Левобережная

АСУ ТП подстанций предназначена для управления оборудованием и инженерными системами, организации сбора информации о состоянии оборудования подстанции и реализуется на базе контроллеров и телекоммуникационного оборудования с целью обеспечения максимальной эффективности управления, передачи, преобразования и распределения электроэнергии.

Решение

Реализация системы приведена на примере ПС 220кВ Тайга ПАО «ФСК ЕЭС» МЭС Сибири.

Информация о состоянии оборудования передаётся на верхние уровни управления энергосистемы в ЦУС Красноярского ПМЭС и Красноярское РДУ, используется типовая структура ФСК ЕЭС (286р). IEC 61850-8 используется в качестве основного протокола обмена информацией между устройствами, входящими в АСУ ТП и МП РЗА.

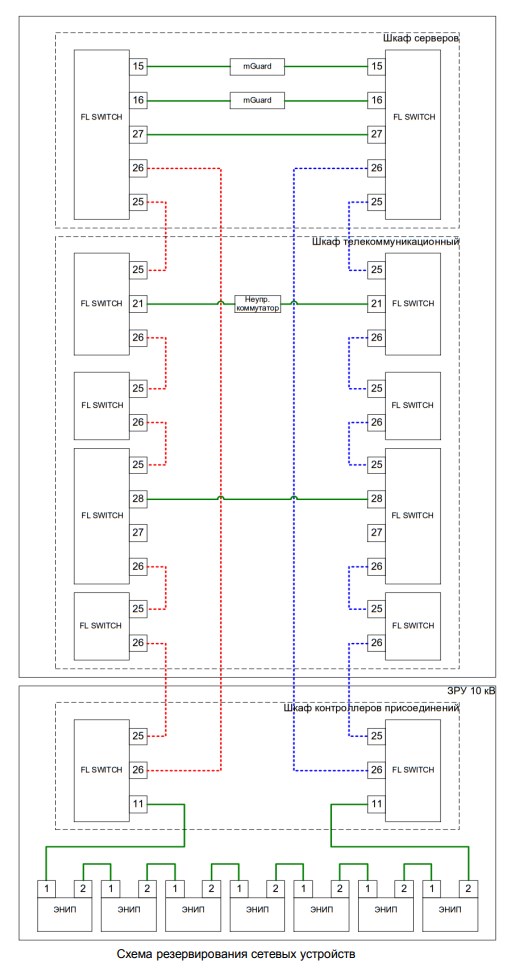

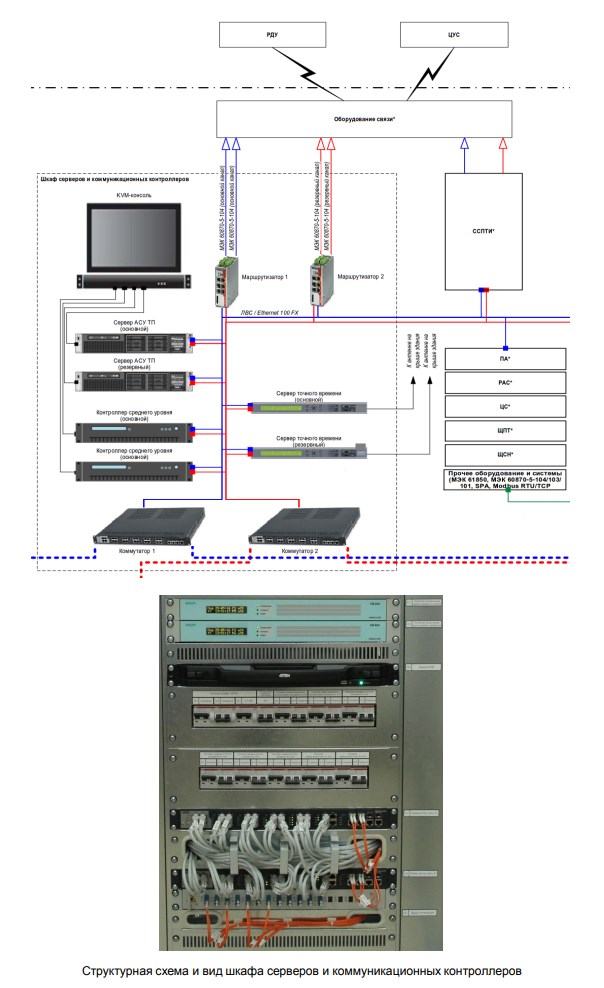

Для обмена информацией между устройствами нижнего уровня АСУ ТП, а также для передачи информации с нижнего уровня АСУ ТП на средний и верхний уровень применяются протоколы передачи данных GOOSE и MMS. Предусмотрено "горячее" и "холодное" резервирование основных функциональных блоков.

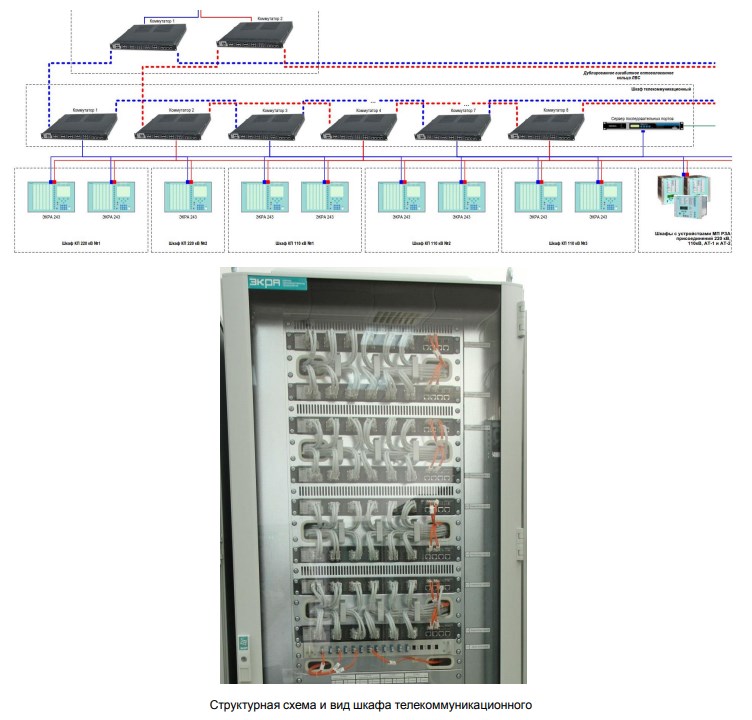

Сеть построена по схеме 2 кольца RSTP c несколькими перемычками между кольцами. Требование по времени наработки на отказ (MTBF) не менее 200 000 часов.

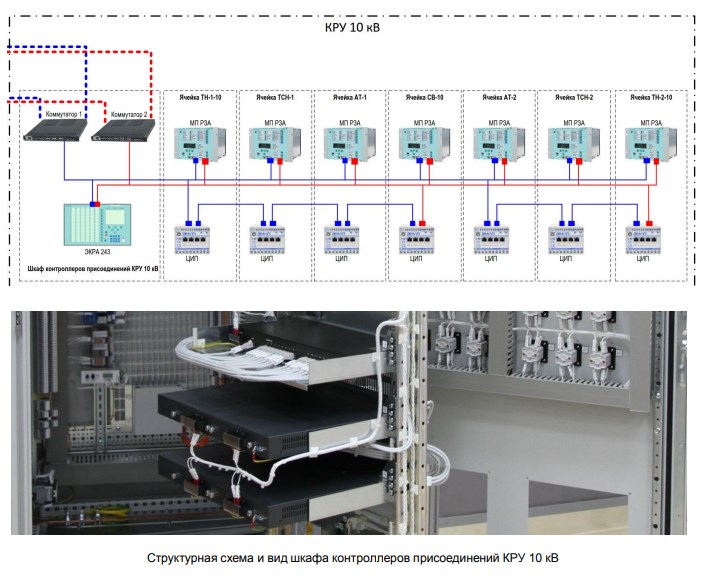

В данном решении используется следующее оборудование: Маршрутизаторы FL MGUARD RS4004 TX/DTX артикул 2701876 с расширенным диапазоном температур.

Управляемые коммутаторы FL SWITCH 4824E-4GC артикул 2891072 с модулями среды FL SFP SX артикул 2891754, соответствующие МЭК 61850, оснащенные 24 портами RJ45 и 4 гигабитными комбо-портами.

Съёмный модуль FL SWITCH 4800E-P5 артикул 2891076, с поддержкой «горячей» замены, запитывает коммутаторы как от системы гарантированного питания переменным током, так и от системы постоянного оперативного тока.

Преимущества решения:

• повышение надёжности и эффективности систем управления, соответственно надежности электроснабжения потребителей;
• расширение функциональных возможностей систем управления подстанцией за счет использования возможностей современных средств микропроцессорной техники и информационных технологий;
• снижение затрат на техническое обслуживание подстанции;
• снижение трудозатрат на эксплуатационные проверки систем управления.
