Разработка и производство микропроцессорных устройств релейной защиты

Системный интегратор: ООО «НТЦ «Механотроника»

Научно-технический центр комплексных проблем механотроники ООО НТЦ «Механотроника» был создан в 1990 году и сегодня является Российским лидером по разработке и производству комплексных систем релейной защиты и автоматики на базе микропроцессорных устройств серии БМРЗ.

Сегодня комплексное предложение компании – это инновационные системы, широкая гамма решений и сервисных услуг по релейной защите и автоматике для энергетических объектов от 0,4 до 220 кВ.

НТЦ «Механотроника» реализует полный цикл разработки и производства устройств релейной защиты и автоматики: от выполнения научно-исследовательских работ до серийного выпуска продукции.

Высокая надежность, простота и удобство эксплуатации решений НТЦ «Механотроника» за последние двадцать лет доказали свою востребованность на энергетическом рынке. Все продукты и решения, выпускаемые предприятием, обладают необходимыми сертификатами и лицензиями, а также аккредитованы для применения на объектах ПАО «Россети», ОАО «АК «Транснефть», ОАО «НК «Роснефть» и ПАО «Газпром».

Специалисты организации оказывают всестороннюю техническую поддержку клиентам на всем жизненном цикле, как при выборе оборудования и проектировании, обучении эксплуатирующего персонала, сервисных услугах по монтажу и наладке, так и в рамках гарантийного и послегарантийного обслуживания и ремонта.

В своих проектах ООО «НТЦ «Механотроника» приняло решение в качестве испытательных блоков для подключения цепей измерительных трансформаторов тока и напряжения использовать современные блоки FAME компании Phoenix Contact.

Применение: Подстанции 110 кВ: «Восточная», «Кара-Суу», «Кызыл-Аскер» в Киргизии

Проект направлен на повышение надежности работы киргизской энергосистемы и качества электроснабжения потребителей городов Бишкек и Ош. Данная задача достигается путем увеличения мощности выбранных подстанций в городах Бишкек и Ош и обеспечения дополнительных возможностей и резервирования системы непрерывного энергоснабжения.

На реконструируемых подстанциях реализована замена силовых трансформаторов, установка современных элегазовых выключателей, распределительных устройств среднего напряжения, систем оперативного тока, систем собственных нужд подстанций, панелей релейной защиты, управления, телемеханики, автоматики, сигнализации, контроля и учета.

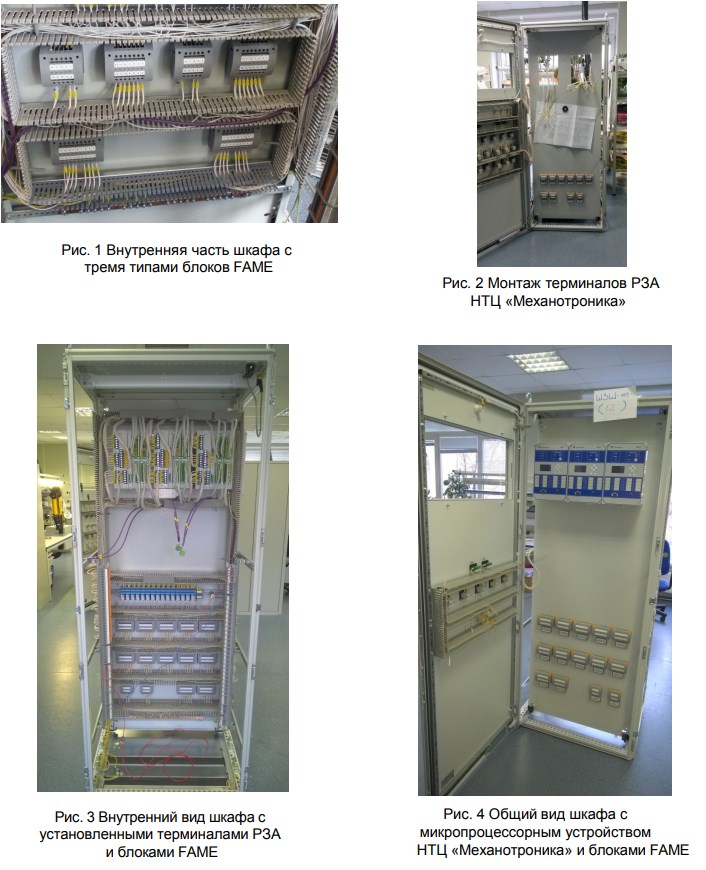

Шкаф релейной защиты и автоматики ООО «НТЦ «Механотроника»

Решение: испытательные блоки FAME

Заказчик по проекту: ОАО «НЭС Кыргызстана».

ОАО «Национальная электрическая сеть Кыргызстана» – является энергетической компанией, которая транспортирует электрическую энергию, выработанную электростанциями, по высоковольтным сетям республики до распределительных компаний и крупных промышленных потребителей.

Задача ОАО «НЭС Кыргызстана» – осуществление передачи электроэнергии по национальной электрической сети напряжением 110/500 кВ для субъектов рынка, оперативно-диспетчерское управление сетью и режимами межгосударственных и внутриреспубликанских перетоков электрической энергии и мощности.

При строительстве и реконструкции подстанций ОАО «НЭС Кыргызстана» в шкафах релейной защиты и автоматики (РЗА и ПА) производства ООО «НТЦ «Механотроника» были применены испытательные блоки FAME для подключения измерительных трансформаторов тока и напряжения.

Применённые в проекте типы испытательных блоков FAME:

  • FAME 6/4+1: 119 шт.
  • FAME 6/5+1: 22 шт.
  • FAME 6/6+1: 50 шт.
  • FAME 6/8+1: 131 шт.

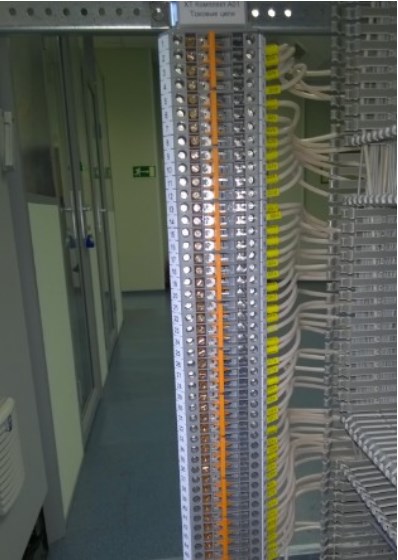

Также, в проекте используются новые экономичные клеммы UK 6-T-P с ползунковым размыкателем и предустановленными тестовыми гнёздами для подключения измерительных трансформаторов и клеммы с поворотным размыкателем UT 4-MT. Маркировка на клеммы и испытательные блоки наносится на промышленном принтере BLUEMARK CLED.

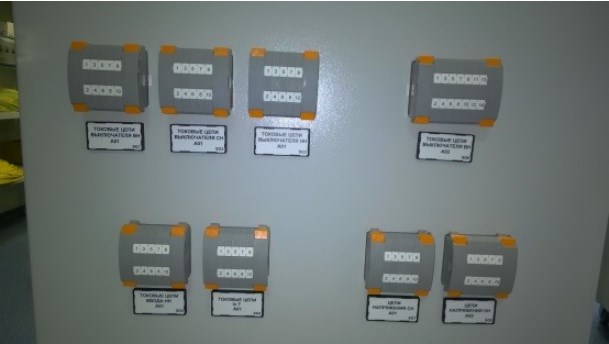

Рис. 5 Лицевая панель шкафа РЗА с испытательными блоками FAME.

Испытательные блоки FAME от Phoenix Contact позволяют обеспечить безопасность работы с трансформаторами и обладают важными свойствами, такими как:

  • возможность сборки контрольной цепи с помощью штекерных перемычек;
  • модульность - решение на требуемое количество контактов;
  • возможность маркировки базового блока и крышек;
  • наличие сигнальных контактов в блоке;
  • компактные размеры блоков.

Испытательные блоки FAME прошли многочисленные испытания и рекомендованы к использованию в решениях для подстанций различного класса напряжений: от распределительных устройств низкого напряжения до стратегически важных для энергосистемы электрических подстанций напряжением 500 кВ и выше.
