Разработка и создание систем противоаварийной автоматики (ПА), регистрации аварийных событий (РАС) и мониторинга переходных режимов (СМПР)

Заказчик: ПАО «РусГидро», филиал ПАО «ОГК-2», АО «KEGOK», Казахстан.

Системный интегратор: ООО «Прософт-Системы».

Производитель

Инженерная компания ООО «Прософт-Системы» с 1995 года разрабатывает, поставляет и внедряет под ключ высокотехнологичные приборы и системы автоматизации для энергетической, нефтегазовой, металлургической и других отраслей промышленности в России и за рубежом.

Ключевые направления деятельности:

  • Автоматизация подстанций и энергосистем.
  • Противоаварийное управление.
  • Регистрация аварийных событий.
  • Мониторинг переходных режимов.
  • Каналы связи для релейной защиты и противоаварийной автоматики.
  • Автоматизация технологических процессов.
  • Автоматизация газораспределительных объектов.
  • Неразрушающие методы контроля.

Сегодня «Прософт-Системы» - компания с высокопрофессиональным инженерным персоналом численностью более 500 человек. Наличие современного производства, испытательного и учебного центров, наличие филиалов позволяют «Прософт-Системы» оперативно реализовать проекты любого уровня сложности.

Реализованные проекты

Гоцатлинская ГЭС, ПАО «РусГидро».

Гоцатлинская ГЭС введена в эксплуатацию в октябре 2015 года. Это четвертая по мощности гидроэлектростанция на территории Дагестана. На базе микропроцессорных комплексов МКПА-2 разработки «Прософт-Системы» на Гоцатлинской ГЭС реализована система противоаварийной автоматики. Всего на объекте установлено три шкафа с терминалами МКПА-2.

Установленное оборудование предназначено для ликвидации асинхронного режима (АЛАР) на высоковольтных линиях 110 кВ от Гоцатлинской ГЭС до подстанций «Гергебиль», «Хунзах» и «Гоцатлинская». За счет реализованной функции АЛАР устройства МКПА-2 надежно выявляют асинхронный ход на контролируемых присоединениях и формируют управляющие воздействия для деления электросети на несвязные участки.

МКПА-2 интегрированы в сеть АСУ ТП станции с организацией АРМ релейщика для просмотра и архивирования осциллограмм о срабатывании устройств. Применяемые в шкафах блоки FAME 6/4+1 и 6/8+1 производства Феникс Контакт позволяют контролировать из АСУ ТП станции положение рабочих крышек.

Троицкая ГРЭС – филиал ПАО «ОГК-2»

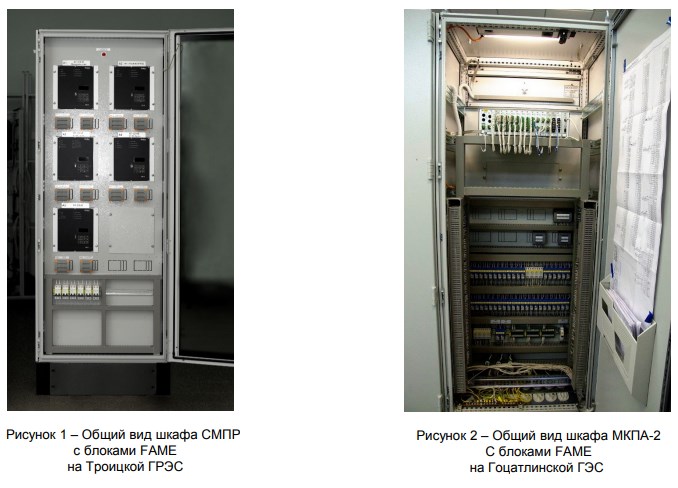

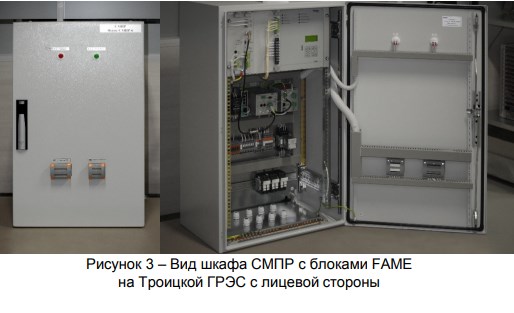

На Троицкой ГРЭС в рамках строительства нового энергоблока мощностью 660 МВт инженеры компании «Прософт- Системы» создали программнотехнический комплекс системы мониторинга переходных режимов ПТК СМПР. На втором этапе реализации проекта на объекте было установлено 6 шкафов СМПР.

Посредством реализованного ПТК СМПР на Троицкой ГРЭС контролируются режимные параметры по четырем турбогенераторам, по всем отходящим ВЛ 500 кВ и межгосударственным и межсистемным линиям среднего класса напряжения. В числе других отслеживаемых присоединений – обмотка высшего напряжения автотрансформатора. ПТК СМПР также измеряет значения тока и напряжения обмотки возбуждения генераторов ТГ-4, ТГ-2, ТГ-8 и ТГ-10.

Токовые цепи и цепи напряжения присоединений Троицкой ГРЭС подключаются к УСВИ через испытательные блоки FAME 6/4+1 и 6/6+1. Подключение УСВИ через блоки FAME позволяет, во-первых, снять напряжения с цепей устройства путем извлечения крышки блока (создания видимого разрыва) и с обеспечением перевода питания цепей напряжения от разных систем шин, при соответственном переводе присоединения с одной на другую систему шин, и во-вторых, отключить преобразователь от цепей тока без отключения присоединения в целом или подключения контрольного прибора.

ПС 500 кВ «Семей», АО «KEGOK», Казахстан

Строительство подстанции 500 кВ «Семей» является частью государственного проекта Республики Казахстан по увеличению пропускной способности Национальной электрической сети (НЭС) в направлениях Север-Восток и Север-Юг. Инженерная компания «ПрософтСистемы» изготовила и поставила на объект три шкафа РЭС-3, предназначенных для мониторинга и хранения информации об аварийных процессах и событиях.

В шкафах РЭС-3 установлены испытательные блоки FAME 6/4+1 и 6/8+1, которые применяются для безопасного разъединения вторичных выключателей цепей от измерительных блоков регистраторов. Помимо разъединения происходит надежное закорачивание токовых цепей при вынутой рабочей крышке. Кроме того, испытательные крышки FAME-TP позволяют быстро и удобно производить калибровку и испытания регистраторов РЭС-3 с помощью калибраторов и других генерирующих источников.

Преимущества данного решения

Новая модульная система испытательных блоков FAME позволила быстро и надёжно решить задачу по контролю измерительных трансформаторов. Данная система реализует возможность замыкания вторичной обмотки ТТ с защитой от прикосновения к токоведущим частям, обеспечивая тем самым высочайшую безопасность при проведении измерений. Уделяя внимание отказоустойчивости, в конструкцию блоков FAME внедрены дополнительные пружинные контакты, которые дают дополнительную гарантию в целостности вторичной цепи измерительного трансформатора тока при потенциальном перекосе рабочей крышки. Конструкция базовых блоков FAME гарантирует защиту от нештатного размыкания цепи измерительного трансформатора тока при любых возможных условиях. В процессе снятия рабочей крышки реализуется опережающее закорачивание через перемычку. Тем самым подключенные измерительные трансформаторы надежно защищаются от повреждения.
