Разработка и создание систем релейной защиты

Системный интегратор: ООО НПП «ЭКРА»

ООО НПП «ЭКРА» – научно-производственное предприятие «полного цикла», созданное в 1991 году российскими специалистами-релейщиками в г. Чебоксары и функционирующее без участия иностранного капитала. Предприятие специализируется на разработке и поставках наукоемких устройств релейной защиты и автоматики (РЗА) на новейшей микропроцессорной элементной базе для объектов электроэнергетики, нефтегазового комплекса и других отраслей промышленности. Все выпускаемые предприятием комплектные устройства релейной защиты и автоматики адаптированы к применению в составе АСУ ТП.

Деятельность ООО НПП «ЭКРА» включает в себя:

  • научно-исследовательские и опытно-конструкторские разработки;
  • проектные работы;
  • производство;
  • заводские испытания;
  • шеф-наладку на объекте;
  • обучение;
  • гарантийное и сервисное обслуживание.

В своих проектах ООО НПП «ЭКРА» приняло решение с 2014 года в качестве испытательных блоков для подключения цепей измерительных трансформаторов тока и напряжения использовать блоки FAME компании Phoenix Contact.

Применение: ПС 500 кВ «Магнитогорская, МЭС Урала

ПС 500 кВ «Магнитогорская» – крупная узловая подстанция напряжением 500 кВ, обеспечивающая выдачу мощности Ириклинской ГРЭС в Челябинскую энергосистему, и единственная подстанция, напрямую связывающая Челябинскую и Оренбургскую энергосистемы. Через нее передается мощность Троицкой ГРЭС в энергосистему Республики Башкортостан. Подстанция питает потребителей Магнитогорска, в том числе около тысячи промышленных предприятий, включая Магнитогорский металлургический комбинат.

Применение: ПС 500 кВ «Тихорецкая», МЭС Юга

Подстанция 500 кВ «Тихорецкая» трансформаторной мощностью 1002 МВА. От ее стабильной работы зависит надежность электроснабжения крупных промышленных потребителей региона, среди которых ОАО «Тихорецкий машиностроительный завод им. В.В. Воровского», ООО «Тихорецкий завод «Красный молот», ОАО «Комбинат хлебопродуктов «Тихорецкий». В ходе работ на подстанции 500 кВ Тихорецк установлено 30 современных шкафов релейной защиты и автоматики, выполненных на микропроцессорной основе. Новые устройства обладают функцией подключения к системе телемеханики и автоматизированной системе управления технологическими процессами (АСУТП). Это позволяет дистанционно диагностировать защитные устройства и контролировать параметры их работы. Реализация данного проекта повысит надежность электроснабжения 1,5 млн жителей северных и западных районов Краснодарского края, а также интенсивно развивающегося Таманского полуострова.

Применение: ПС 500 кВ «Красноармейская», МЭС Волги

Подстанция 500 кВ «Красноармейская» трансформаторной мощностью 1068 МВА введена в эксплуатацию в декабре 2010 года. Благодаря вводу подстанции стало возможным проведение комплексной реконструкции на другом энергообъекте – подстанции Куйбышевская, а также подключение к энергосистеме новых потребителей Самарской области, в частности нефтехимического комплекса «Новахим», крупного жилого комплекса в г. Новокуйбышевске и других. Все работы по строительству второй очереди подстанции 500 кВ Красноармейская будут завершены к 2014 году: построены новые линии электропередачи 220 кВ Красноармейская – Новокуйбышевская (56 км), и 500 кВ Красноармейская – Газовая (280 км), реконструированы линии электропередачи 220 кВ Головная – Южная (47 км) и Томылово – Красноармейская (45 км), по которым электроэнергия от новой подстанции будет поступать потребителям.

Применение: ПС 220 кВ «Называевская», МЭС Сибири

Подстанция 220 кВ «Называевская» введена в эксплуатацию в 1986 году. С мощностью 125 МВА она обеспечивает электроэнергией четыре западных района Омской области. Федеральная сетевая компания приступила к модернизации оборудования подстанции 220 кВ «Называевская» в Омской области. Это повысит надежность электроснабжения потребителей Называевского, Тюкалинского, Крутинского и Исилькульского районов Омской области, в том числе Западно-Сибирской железной дороги. Взамен устаревших коммутационных устройств (отделителя и короткозамыкателя) будут установлены современные элегазовые выключатели, предназначенные для включения и отключения токов в нормальных и аварийных режимах. Также планируется модернизировать систему релейной защиты. Новые выключатели в комплекте с современными устройствами РЗА повысят надежность электроснабжения потребителей. Завершить работы планируется до конца 2014 года.

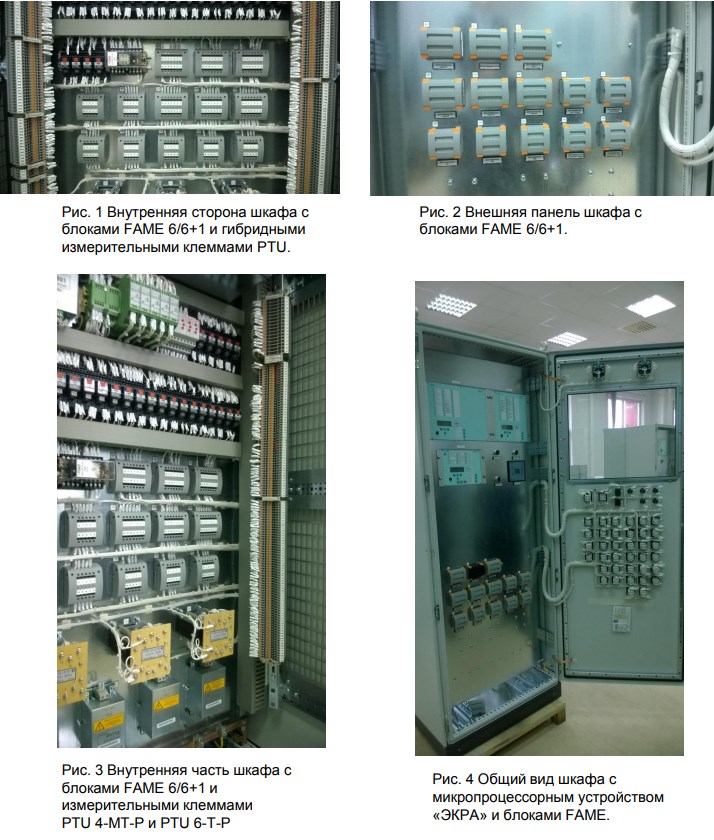

Шкаф релейной защиты и автоматики ООО НПП «ЭКРА»

Решение: испытательные блоки FAME

Заказчик по проекту: ОАО «ФСК ЕЭС

В структуру ОАО «Федеральная сетевая компания Единой энергетической системы» входят:

  • 8 филиалов «Магистральные электрические сети» (МЭС);
  • 41 филиал «Предприятия магистральных электрических сетей» (ПМЭС);
  • 1 филиал «Специализированная производственная база «Белый Раст».

При строительстве и реконструкции подстанций ОАО «ФСК ЕЭС» в шкафах релейной защиты (РЗА и ПА) производства ООО НПП «ЭКРА» были применены испытательные блоки FAME для подключения измерительных трансформаторов тока и напряжения.

Испытательные блоки FAME от Phoenix Contact позволяют обеспечить безопасность работы с трансформаторами и обладают важными свойствами, такими как:

  • возможность сборки контрольной цепи с помощью штекерных перемычек;
  • модульность - решение на требуемое количество контактов;
  • возможность маркировки базового блока и крышек;
  • наличие сигнальных контактов в блоке;
  • компактные размеры блоков.

Испытательные блоки FAME прошли многочисленные испытания и рекомендованы к использованию в решениях для подстанций различного класса напряжений, от распределительных устройств низкого напряжения до стратегически важных для страны электрических подстанций напряжением 500 кВ и выше.
