ОАО «Бурейская ГЭС»: решения Phoenix Contact для электроэнергетики

Заказчик: ОАО «Бурейская ГЭС».

Системный интегратор: ООО «ГЭС-ИНЖИНИРИНГ».

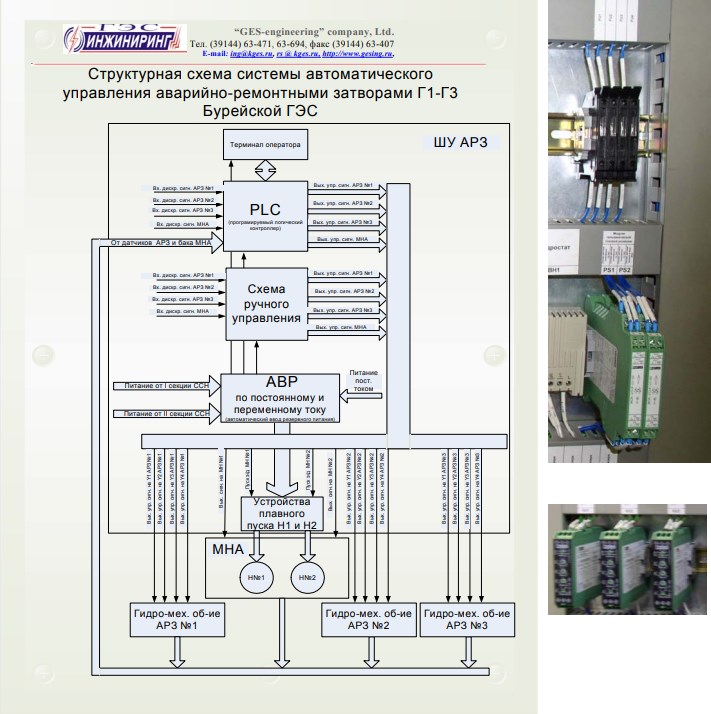

Система управления аварийно-ремонтными затворами обеспечивает автоматическое устранение просадки 3-х затворов в нормальном режиме работы, и сброс одного из затворов в аварийных и ремонтных режимах конкретного гидроагрегата. Производит сбор информации от датчиков положения АРЗ и МНА, ее обработку по заданным алгоритмам с автоматической выдачей команд управления на включение (отключение) технологического оборудования; выдачу общестанционной сигнализации в маш. зал ГЭС. Применение системы исключает гидравлические удары в маслонапорной магистрали МНА и АРЗ. Широко развита самодиагностика оборудования шкафа автоматики, датчиков. Применены алгоритмы блокировки от ложных воздействий. Большое внимание уделено надежности работы системы.

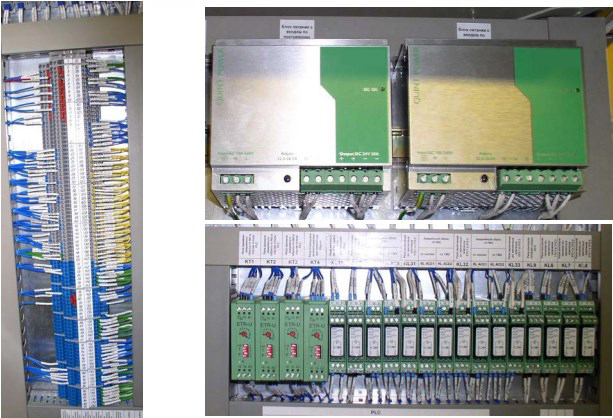

Источники питания QUINT-PS-100-240AC/24DC/20 Импульсные источники питания QUINT POWER на 12В, 24В и 48В. КПД >90%, защита от перегрузок, резервирование, автоматическая настройка входного и плавная регулировка выходного напряжения, мониторинг работоспособности, рабочий температурный диапазон от -40ºС до +70ºС, наработка на отказ > 500000 часов, возможность использования во взрывоопасной среде, гарантия 3 года.
Модули гальванической развязки MCR-2CLP-I-I-00 Пассивный разделитель MCR, для гальванической развязки цепей сигналов тока, не требует дополнительного питания, 2 канала, входной сигнал: 0(4)...20 мA, выходной сигнал: 0(4)...20 мA
Реле контроля напряжения EMD-FL-3V-400 Электронное реле контроля трехфазных сетей, с настройкой пороговых значений и задержки, мониторинг пониженного напряжения и последовательности чередования фаз, функция контроля рабочего диапазона
Таймеры (реле времени) ETR-U-18-230UC/21 Многофункциональное реле времени ETR может быть сконфигурировано на задержку включения, задержку выключения, генератор импульсов, генератор калиброванного импульса. Реле может управляться от контактов или по включению питания.
Реле с универсальным входом EMG17-REL/KSR-W230/21-21-LC Релейный модуль с впаянными миниатюрными реле, материал контакта (AgCdO): для коммутации нагрузок от средних до больших, 2 перекл. контакта, входное напряжение 230 В пост. и перемен. тока
Двухуровневые клеммы STTB-2,5 и клеммы с держателем предохранителя UK 5-HESI 2-ярусные клеммы с пружинными контактами, сечение: 0,08 - 2,5 мм², ширина: 5,2 мм. Клеммные модули для установки предохранителя, сечение: 0,2 - 4 мм², AWG: 26 - 10, ширина: 8,2 мм
