ОАО «Красноярская ГЭС»: решения компании для электроэнергетики

Заказчик: ОАО «Красноярская ГЭС».

Системный интегратор: ООО «ГЭС-ИНЖИНИРИНГ».

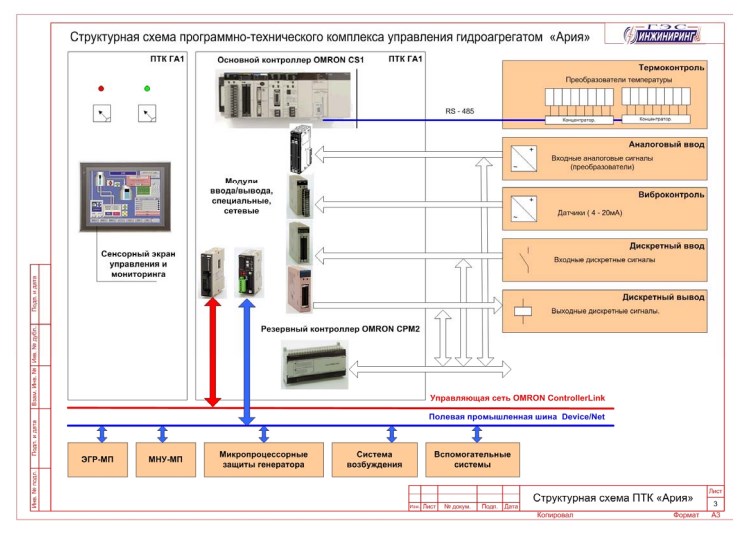

Программно-технический комплекс управления гидроагрегатом:

Программно-технический комплекс управления гидроагрегатом (ПТК-УГ) является составной частью автоматизированной системы управления технологическим процессом гидроагрегата и предназначается для управления в нормальных и аварийных режимах, защиты и диагностики технического состояния гидроагрегатов и вспомогательных устройств, регистрации текущих параметров и состояния основного и вспомогательного оборудования, сбора, обработки и наглядного представления информации о неисправностях оборудования. Электропитание осуществляется от сети переменного тока с резервированием от сети оперативного постоянного тока.

В состав панели ПТК входят:

  • основной контроллер автоматики;
  • резервный контроллер автоматики;
  • панель оператора на базе плоскопанельного компьютера с сенсорным экраном;
  • автоматический синхронизатор АС-М2;
  • кондуктометр КАЦ-037;
  • промежуточные реле входных дискретных сигналов автоматики;
  • промежуточные реле выходных сигналов автоматики;
  • система электропитания панели;
  • клеммники сопряжения с внешними устройствами.

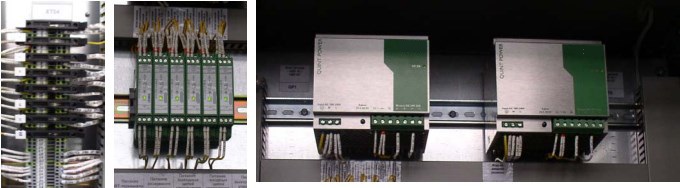

Основные характеристики:

Источники питания QUINT-PS-100-240AC/24DC/20 Импульсные источники питания QUINT POWER на 12В, 24В и 48В. КПД >90%, защита от перегрузок, резервирование, автоматическая настройка входного и плавная регулировка выходного напряжения, мониторинг работоспособности, рабочий температурный диапазон от -40ºС до +70ºС, наработка на отказ > 500000 часов, возможность использования во взрывоопасной среде, гарантия 3 года.
Модули гальванической развязки MCR-CPS-I-I-44-E Разделитель питания MCR, входной сигнал: 4...20 мA, выходной сигнал: 4...20 мA
Клеммы ST 1,5 Проходные клеммы с пружинными контактами, сечение: 0,14 - 1,5 мм², ширина: 4,2 мм
Клеммы ST 1,5-PE Заземляющие клеммы с пружинными контактами, сечение: 0,14-1,5 мм², ширина: 4,2 мм
и клеммы с держателем предохранителя UK 5-HESI Клеммные модули для установки предохранителя, сечение: 0,2 - 4 мм², AWG: 26 - 10, ширина: 8,2 мм
