Создание шкафов РЗА для реконструкции подстанций ОАО «ФСК ЕЭС»

Интегратор: Компании PWR Tech Group – ЗАО «Энергетические технологии» и ООО «Сибэлектротехком»

ЗАО «Энергетические технологии» основано в 2005 году, обладает практическим опытом по строительству крупных энергетических объектов, теоретической базой и квалифицированным персоналом для решения сложных задач с использованием новых эффективных и оригинальных решений. За это время компанией реализовано несколько десятков крупных проектов по строительству и реконструкции энергетических объектов, в том числе и федерального значения.

Применение: ПС 220 кВ «Горячинская», ПС 500 кВ «Ногинск»

ПС 220 кВ «Горячинская» возводилась для энергоснабжения населения Прибайкальского района и особой туристско-экономической зоны «Байкальская гавань» в Республике Бурятия. Подстанция 220 кВ «Горячинская» мощностью 250 МВА, на энергообъекте построены закрытое распределительное устройство (РУ) 10 кВ, открытые РУ 110 и 220 кВ, рассчитанные на повышенную сейсмическую активность в регионе.

Комплексная реконструкция подстанции 500 кВ «Ногинск». Проводимые работы превратят подстанцию в современный, надежный, высокотехнологичный, экологически безопасный энергообъект «закрытого типа». Обновленная подстанция Ногинск будет оснащена современными микропроцессорными устройствами релейной защиты и противоаварийной автоматики, современными системами связи, автоматизированной системой управления технологическими процессами (АСУ ТП), новейшими устройствами коммерческого учета электроэнергии.

Решение: испытательные блоки FAME

При строительстве и реконструкции подстанций ОАО «ФСК ЕЭС» в шкафах релейной защиты (РЗА и ПА) были применены испытательные блоки FAME для подключения измерительных трансформаторов тока и напряжения.

Испытательные блоки FAME позволяют обеспечить безопасность работы с трансформаторами и обладают важными свойствами, такими как:

• возможность сборки контрольной цепи с помощью штекерных перемычек;
• модульность - решение на требуемое количество контактов;
• возможность маркировки базового блока и крышек;
• наличие сигнальных контактов в блоке;
• компактные размеры блоков.

Заключительный вывод

Применение испытательных блоков FAME позволило сократить пространство, выделяемое для подключения измерительных трансформаторов тока и напряжения.

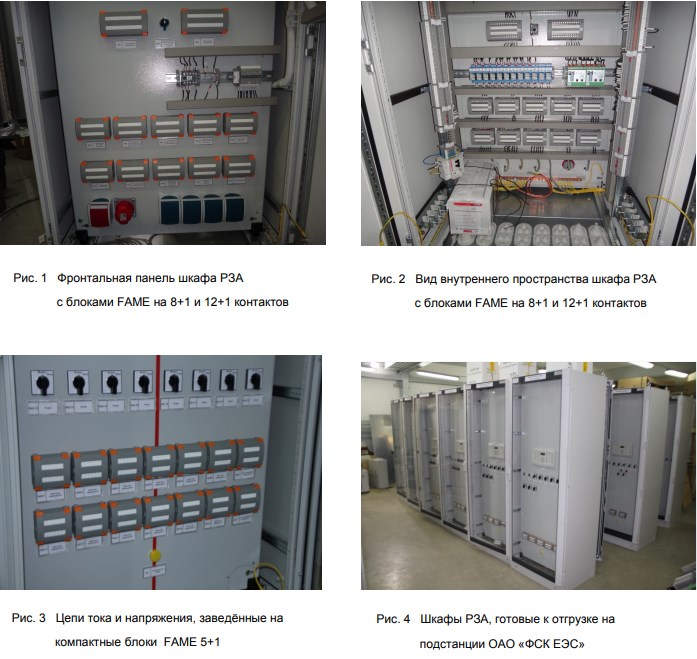

Так, на рис. 3 испытательные блоки в количестве 14 шт. установлены в два ряда, когда альтернативное решение потребовало бы шести рядов для установки того же количества блоков. Таким образом, применение испытательных блоков FAME позволяет более эффективно использовать пространство в шкафу, а работу с цепями тока и напряжения сделать удобнее и безопаснее.

На фотографиях - шкафы в сборочном цехе ООО «Сибэлектротехком», изготовленные по заданиям заводу-изготовителю, подготовленными специалистами ЗАО «Энергетические технологии».
