Создание шкафов телемеханики для объединения в общую сеть ТП, РП и СКТП Южных электрических сетей, ОАО «ИЭСК»

Интегратор: Компании PWR Tech Group – ЗАО «Энергетические технологии» и ООО «Сибэлектротехком».

Заказчик: ОАО «Иркутская электросетевая компания» Южные электрические сети.

ЗАО «Энергетические технологии» основано в 2005 году, обладает практическим опытом по строительству крупных энергетических объектов, технической базой и квалифицированным персоналом для решения сложных задач с использованием новых эффективных и оригинальных решений. За это время компанией реализовано несколько десятков крупных проектов по строительству и реконструкции энергетических объектов, в том числе и федерального значения.

В настоящее время «Южные электрические сети» обеспечивают надежную и бесперебойную эксплуатацию электрических сетей на значительной части Иркутской области: Иркутск, Иркутский, часть Ангарского, Шелеховский и Слюдянский районы до реки Снежная.

«Южные электрические сети» занимаются преобразованием, распределением и передачей электрической энергии, а также эксплуатацией электрических сетей в южных районах Иркутской области.

Годовой выпуск продукции Южных электрических сетей (передача электроэнергии) составляет 12888298 тыс кВт/ч.

Проект

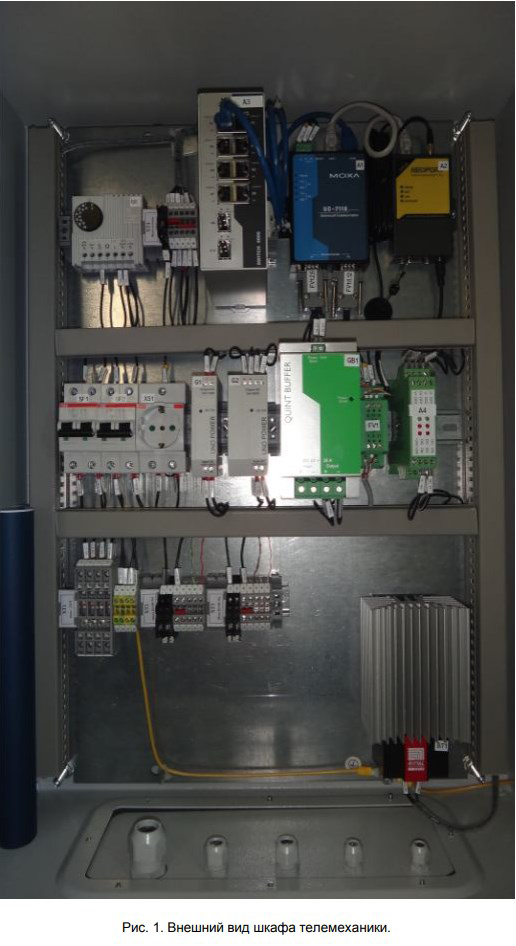

Разработанные шкафы телемеханики предназначены для сбора сигналов от периферийных устройств, по протоколам Modbus RTU, Modbus TCP, МЭК-101, МЭК-104 и передачи информации по CDMA, оптическим и медным линиям на верхний уровень в SCADA-систему. Для приема и передачи информации по протоколу МЭК-104 по оптическим и медным линиям используются управляемые коммутаторы из линейки FL SWITCH 4000 производства компании.

В Шкафах ТМ также предусмотрена возможность выдачи аварийного сигнала при исчезновении питания шкафа за счёт системы питания, построенной на базе блоков питания UNO POWER 30W и буферного модуля QUINT BUFFER.

Для питания периферийных устройств 24 В постоянного тока используется блок питания UNO POWER 60 W, что позволяет свести к минимуму эксплуатационное обслуживание Шкафа ТМ.

Результатом проекта стало объединение в общую сеть всех подстанции, находящиеся в ведомстве Южных электрических сетей ОАО «ИЭСК». По данному проекту было собрано порядка 150 шкафов телемеханики (ТМ).

Перечень используемого оборудования

В каждом шкафу установлено следующее оборудование производства компании.

Преимущества

Система обеспечивает мониторинг наличия напряжения сети при помощи модулей Quint Buffer. Необслуживаемая конструкция которых также является преимуществом. Во многом благодаря этому и было принято решение использовать буферные модули Quint.

Плюсы ИП серии UNO POWER:

• Экономия энергии благодаря особенно высокому КПД и чрезвычайно низким потерям на холостом ходу.
• Узкий корпус в исполнении 22,5 мм и 35 мм.
• Прочность и надежность при температуре от -25 °C до 70 °C.

Управляемые коммутаторы серии FL SWITCH 4000 имеют широкий температурный диапазон от -40 °С до +75 °С, настраиваемый релейный контакт, компактные размеры, технологию резервирования Extended Ring со скоростью восстановления до 15 мс при наличии 134 коммутаторов в кольце.

Все это позволило создать надежную систему, соответствующую современным требованиям.
