Строительство энергоблока ПГУ-800МВт Пермской ГРЭС. Автоматизация системы управления технологическим процессом парогазовой установки мощностью 800МВт

Заказчик: ПАО «Интер РАО».

Системный интегратор: ЗАО «Интеравтоматика».

ЗАО «Интеравтоматика» предлагает весь комплекс работ и услуг, связанных c решением задач автоматизации энергетического оборудования. Спектр услуг постоянно совершенствуется. Основой этого процесса являются требования рынка и опыт, накопленный во время разработки и внедрения АСУ ТП на объектах энергетики.

Наши услуги – разработка и внедрение АСУ ТП «под ключ»:

• Консультации по вопросам автоматизации в части программно-технических средств и технологических решений.
• Разработка технических заданий на создание АСУ ТП, математического (алгоритмического) и других видов обеспечения.
• Проектирование АСУ ТП.
• Предпоставочное тестирование.
• Поставка комплекса программно-технических средств и всего спектра оборудования АСУ ТП.
• Монтаж и наладка АСУ ТП.
• Испытания и ввод в эксплуатацию АСУ ТП.
• Обучение персонала заказчика.
• Разработка и внедрение компьютерных тренажеров оперативного персонала.
• Гарантийное и послегарантийное сервисное обслуживание.

Внедряемые нами системы основаны на применении современных высоконадежных микропроцессорных средств контроля и управления, выпускаемых концерном SIEMENS или по его лицензии.

Предложения ЗАО «Интеравтоматика» постоянно совершенствуются. В частности, разработаны и внедрены решения, обеспечивающие привлечение энергоблоков к регулированию частоты и мощности, созданы электронные системы регулирования турбин разных типов, разработаны системы оптимизации управления мощностью всех энергоблоков станции.

Реализованные проекты

За все время работы ЗАО «Интеравтоматика» было внедрено и реализовано более 150 проектов. Среди них: Пермская ГРЭС, Уренгойская ГРЭС, Южноуральская ГРЭС, Рефтинская ГРЭС, Северо-Западная ТЭЦ (г. Санкт-Петербург), Нижневартовская ГРЭС, ТЭЦ12, ТЭЦ-16 (ПАО «Мосэнерго»), Калиниградская ТЭЦ-2 и т.д.

Решение

Электропитание системы АСУ ТП выполняется от вторичных источников питания. Питание системы АСУ ТП должно быть надежным и бесперебойным. Поэтому электроснабжение вторичных источников питания осуществляется от двух независимых сетей (основной и резервной). При отключении одной из сети или сильной просадке напряжения питание системы АСУ ТП будет осуществляться от второй (резервной) сети. В качестве второй (резервной) сети на электростанциях, как правило, используют сеть постоянного тока. Возможность подключить входные цепи источника питания к сети переменного или постоянного тока позволило использовать один тип источника. Для организации резервированного питания на выходе источников установлен модуль резервирования (диодный модуль), что повысило надежность системы питания. Широкий диапазон мощностей источников питания с выходным током от 5 А до 40 А позволил организовать питание как для локального оборудования и отдельно стоящего шкафа ПТК, так и для организации централизованной системы питания для нескольких шкафов ПТК в одном помещении.

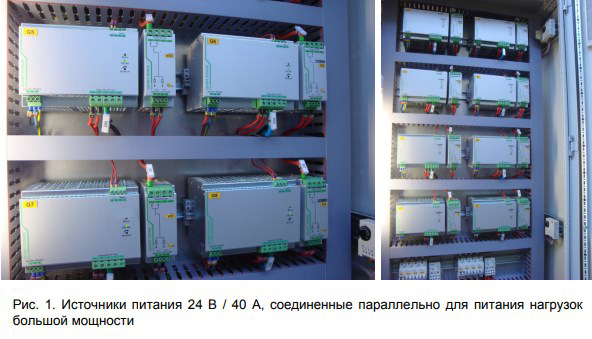

Для организации питания нагрузки большой мощности (несколько потребителей по 50 А) было организовано параллельное подключение 4-х источников питания с выходным током 40 А (рис. 1).

Решение

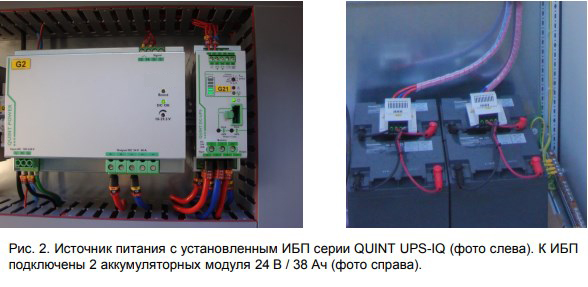

В некоторых помещениях, где отсутствовало надежное не резервированное питание со стороны первичных источников, резервированное питание оборудования ПТК было организовано с использованием ИБП 24В с поддержкой от аккумуляторных батарей (Рис. 2).

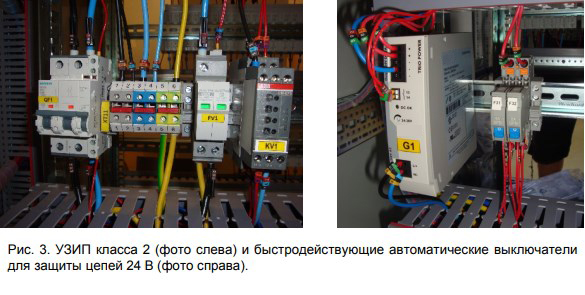

Для селективного отключения неисправных цепей нагрузки 24 В в случае аварийных ситуаций в выходных цепях установлены автоматические выключатели с характеристикой SFB, оптимально скоординированные с работой источников питания. Их использование гарантирует мгновенное отключение при возникновении К.З. в цепи нагрузки и обеспечивает возможность дистанционного контроля состояния.

Для обеспечения защиты оборудования от воздействия импульсного перенапряжения в шкафу установлены УЗИП класса 2.

Преимущества

В большинстве проектов компании «Интеравтоматика используется оборудование компании.

Благодаря широкой линейке источников питания есть возможность решать различные задачи от питания единичного локального оборудования до питания всей системы автоматизации в целом. Возможность параллельного соединения источников питания позволяет организовать питание нагрузки большой мощности. Широкий диапазон входных напряжений и универсальность позволяет подключать источники к различным сетям питания как переменного так и постоянного тока, а также возможность подключения в сетях с нестандартным напряжением питания.

В случае отсутствия стабильного и надежного питания применение ИБП позволяет повысить надежность и бесперебойность питания системы управления. Система диагностики источников питания и ИБП позволяет контролировать дистанционно неисправности, сбои и своевременно их устранять, контролировать состояние аккумуляторных батарей и остаток заряда на них.

Применение автоматических выключателей серии CB, благодаря их компактности (не большая ширина модуля, встроенный блок-контакт) позволяет существенно экономить место в шкафах ПТК, дает возможность производить замену выключателя без разбора и демонтажа питающих цепей.

Использование УЗИП класса 2 VAL-SEC-T2-1S-350-FM также выгодно с точки зрения компактности устройства. Модернизированная конструкция встроенного теплового расцепителя обеспечивает безопасность эксплуатации данного УЗИП.

Перечень использованного оборудования

При проектировании системы питания ПТК применено следующее оборудование:

• Источники питания QUINT-PS/1AC/24DC/10А, 20А, 40А.
• Источники питания TRIO-PS-2G/1AC/24DC/5.
• Источники бесперебойного питания QUINT-UPS/24DC/24DC/40.
• Аккумуляторные батареи UPS-BAT/VRLA/24DC/38AH.
• Модули резервирования QUINT-DIODE/12-24DC/2X20/1x40.
• Модули резервирования UNO-DIODE/5-24DC/2X10/1x20.
• Автоматические выключатели CB TM1 SFB P 2A, 4A, 6A, 10A, 16A.
• Устройство защиты от импульсных перенапряжений УЗИП класса 2 VAL-SEC-T2-1S350-FM.
