Управление системой верхнего блочного уровня на Ростовской АЭС

Заказчик: ОАО «Концерн Росэнергоатом», Ростовская АЭС.

Производитель: ФГУП «Уральский электромеханический завод», Екатеринбург.

Системный интегратор

ФГУП УЭМЗ входит в состав Государственной корпорации по атомной энергии «Росатом» и является крупным многопрофильным предприятием. Деятельность предприятия направлена на организацию выпуска продукции, удовлетворяющей потребности корпоративного рынка «Росатома» (продукции для ОАО «ТВЭЛ», «Росэнергоатома», предприятий ядерно-топливного цикла), предприятий ведущих отраслей народного хозяйства (топливно-энергетического комплекса, транспорта, связи и др.) и подтверждена лицензиями Госатомнадзора России на право конструирования и изготовления оборудования для атомных станций.

Проект

Для системы верхнего блочного уровня (СВБУ) 3-го энергоблока на Ростовской АЭС ФГУП УЭМЗ изготовлены шкафы телекоммуникации. Система верхнего блочного уровня является подсистемой АСУ ТП энергоблока №3 (№4) Ростовской АЭС и предназначена для централизованного контроля и представления информации по энергоблоку, а также обеспечения управления оборудованием систем нормальной эксплуатации энергоблока и оборудованием, совмещающим функции нормальной эксплуатации и безопасности.

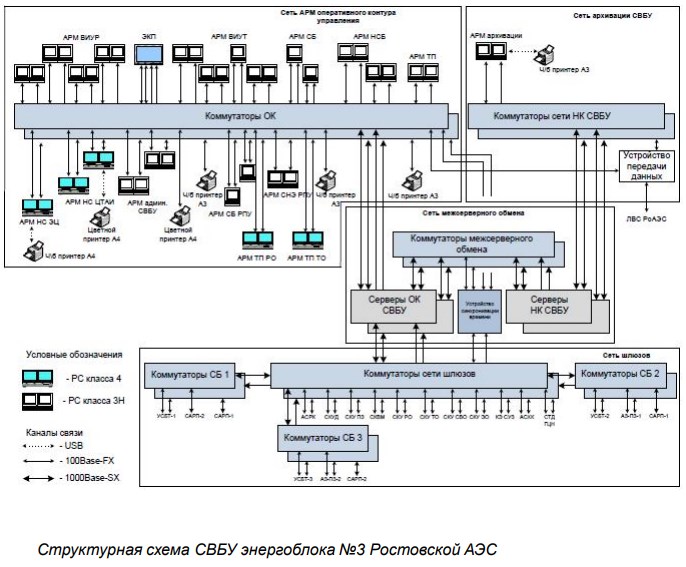

СВБУ представляет собой распределенный программно-технический комплекс, основными элементами которого являются автоматизированные рабочие места, дублированные серверы, локальная вычислительная сеть (ЛВС) и шлюзовые устройства. Взаимодействие СВБУ со смежными программно-техническими комплексами АСУ ТП осуществляется через шлюзы, подключенные к локальной вычислительной сети СВБУ, в которых на программном уровне обеспечивается информационная совместимость с СВБУ. Обмен информацией между подсистемами СВБУ и системами, информация от которых интегрируется в СВБУ, передача команд управления в эти системы должна осуществляться при помощи локальной вычислительной сети блочного уровня СВБУ и интерфейсного ПО, обеспечивающего взаимодействие с выходными устройствами этих систем.

ЛВС СВБУ должна обеспечивать:

  • возможность расширения путем подключения новых секций, аналогичных по интерфейсам существующим;
  • скорость передачи данных не менее 100 Мбит/сек;
  • загрузку сети не более 30% во всех предусмотренных проектом режимах эксплуатации энергоблока;
  • возможность создания программно-технических шлюзовых комплексов для стыковки с сетями, используемыми в других элементах АСУ ТП;
  • обмен информацией между компонентами СВБУ;
  • обмен информацией с уровнем управления АСУТП и с системами, информация от которых интегрируется в СВБУ;
  • передачу информации в сервер ЛВС АЭС;
  • возможность удаленного использования вычислительных ресурсов ЛВС с использованием стандартного сервиса поддержки работы удаленных Xтерминалов на графических станциях ЛВС.

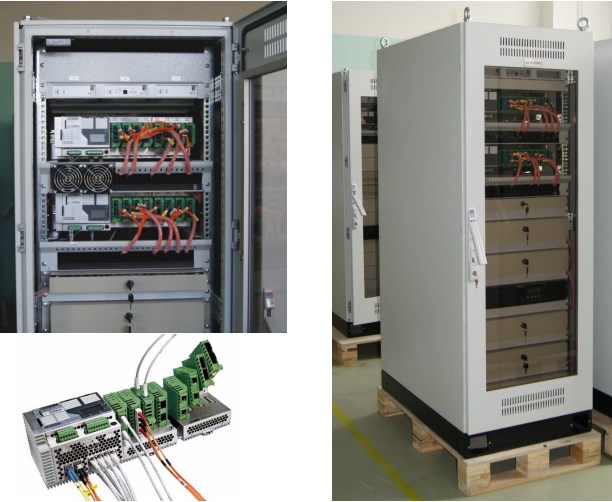

Для реализации выше обозначенного функционала ЛВС СВБУ на Ростовской АЭС в телекоммуникационных шкафах установлены модульные коммутаторы производства Phoenix Contact серии FL SWITCH GHS 12G/8.

Преимущества

Модульный коммутатор серии FL SWITCH GHS - это мощный управляемый коммутатор, обеспечивающий возможность гибкого модульного увеличения количества портов в промышленных системах. Поддерживает все распространенные стандарты передачи данных Gigabit- и Fast-Ethernet, стандартные IT-протоколы, а также протоколы автоматизации PROFINET и EtherNet/IP. Для применения в производственных магистральных сетях или элементах автоматизации коммутатор FL SWITCH GHS оснащен 4 или 12 встроенными портами Gigabit, доступными через SFP-модули или разъемы для витой пары.

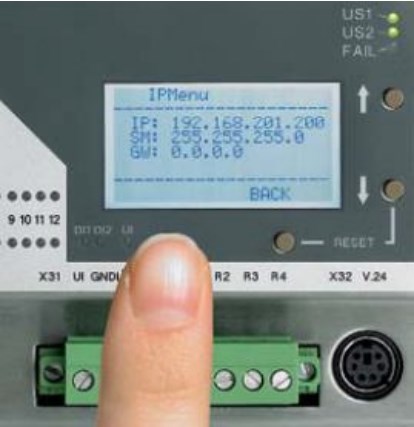

Наряду с четырьмя встроенными TX-портами (100 Мбит/с) существует возможность использовать до 16 дополнительных портов 100 Мбит/с через интерфейсный модуль. Дополнительные порты могут быть как для многомодового, одномодового или полимерного оптоволокна, витых пар, подключения по технологии Power Over Ethernet. Такая гибкость в конфигурации количества и типа портов явилась одной из основных причин в выборе коммутатора FL SWITCH GHS в качестве основного узла для телекоммуникационных шкафов управления СВБУ на АЭС. Простое обслуживание и удобство конфигурирования коммутатора – это также послужило критерием выбора. Пульт управления с дисплеем обеспечивает комфортные условия для диагностики и конфигурирования без необходимости использования дополнительного программного обеспечения и инструментов. Обслуживающий персонал получает гарантию удобной работы и экономии времени и средств.
