Защита от импульсных перенапряжений электрооборудования карьерных экскаваторов

Заказчик: СУЭК-Хакасия
Системный интегратор: ООО «НОРДГРОН»

Системный интегратор

ООО «НОРДГРОН» предлагает весь спектр услуг по комплексной автоматизации технологических процессов в различных отраслях промышленности и коммунального комплекса.

Системы электроснабжения, электропривод, диспетчеризация, автоматика. Собственное производство сертифицированных комплектных НКУ серии KROK. Проведение монтажных и пусконаладочных работ, оптимизация АСУ ТП, сервисное обслуживание, ремонт и модернизация частотно-регулируемого электропривода и PLC-систем.

Задача

Простои карьерной техники – это серьезные потери угледобывающих и рудных компаний. Качество электроснабжения не может быть отличным из-за постоянных перемещений техники и отсутствия стационарных подстанций вблизи участка работы техники. Временные схемы питания, частое отсутствие хорошего заземления, перебои и переключения питающих фидеров – это обычное дело, особенно для предприятий, ведущих добычу открытым способом.

Также сказывается отсутствие стационарных молниеприемников, огромные размеры техники и обычная работа в чистом «поле», где техника слабо защищена от ударов молний. Поэтому хорошая защита от импульсных перенапряжений так важна в подобных применениях.

Современная техника оборудована сложной электроникой, которая довольно чувствительна к импульсным перенапряжениям. В частности, одними из дорогостоящих и уязвимых элементов являются частотные преобразователи. На одном из объектов (не СУЭК), из-за перенапряжений частотные преобразователи выходили из строя 3 раза за грозовой период, а стоимость восстановления доходила до 1 миллиона рублей! (не считая простои и непроизводительные затраты).

Решение

Теперь компания НОРДГРОН предлагает своим клиентам решение по защите то импульсных перенапряжений. Заказчики компании оснащены самыми современными устройствами защиты от импульсных перенапряжений (УЗИП):

  1. 2800531 PWT 100-800AC-FM (класс 1/2, уровень молниезащиты I, напряжение до 960V AC) – УЗИП с повышенной стойкостью к длительным перенапряжениям для применения в изолированных системах питания переменного тока.
  2. 2905469 FLT-SEC-T1+T2-3C-350/25-FM (класс 1+2, молниезащиты I, напряжение до 415V AC) - согласованная комбинация: 1) УЗИП класса 1 на базе искрового разрядника с технологией SEC (Safe Energy Control) без сопровождающего тока сети в момент срабатывания; 2) УЗИП класса 2 на базе варистора с технологией ArcSchield обеспечивающую максимальную безопасность системы в случае выхода из строя варистора.

Роторный экскаватор ЭРП-2500 № 4 Бородинского разреза.png Роторный экскаватор ЭРП-2500 № 4 Бородинского разреза 1.png

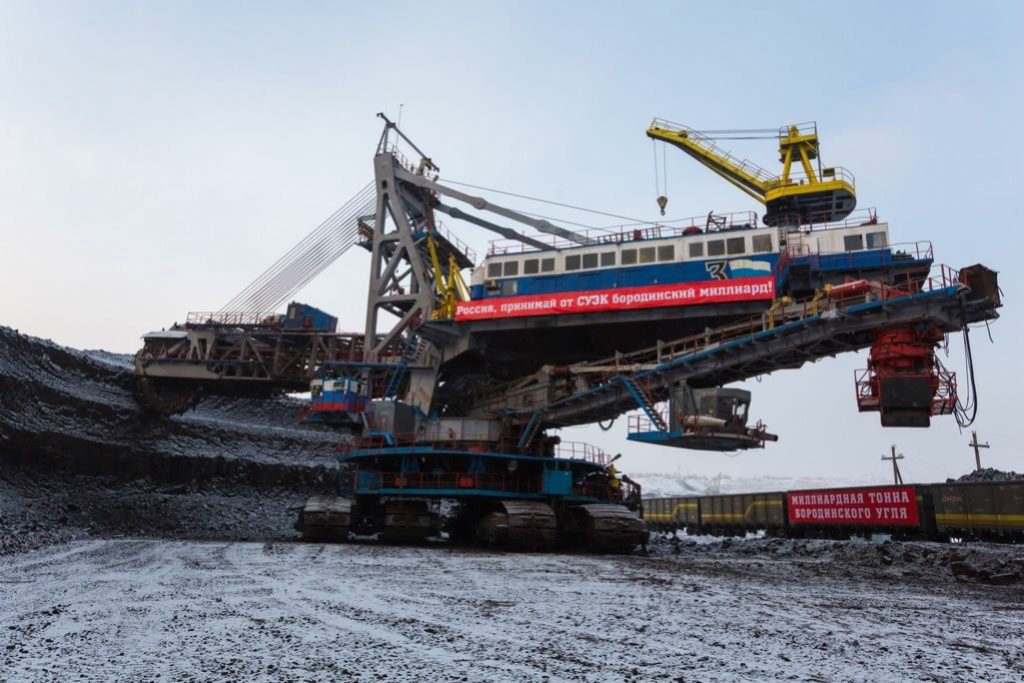

Рис. 1 Роторный экскаватор ЭРП-2500 № 4 Бородинского разреза

Рис. 2. Схема подключения УЗИП .png

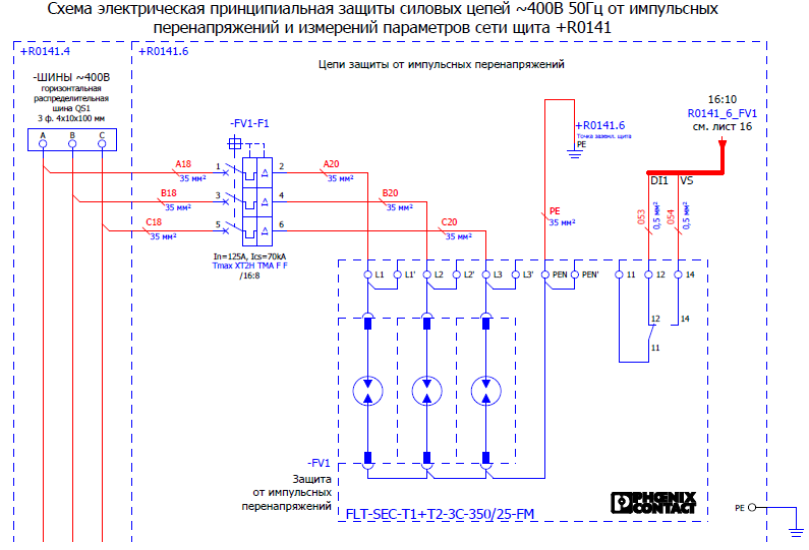

Рис. 2. Схема подключения УЗИП FLT-SEC-T1+T2-3C-350/25-FM

Преимущества от внедрения

Применяемое решение полностью устраивает заказчиков – простои техники по причине отказов частотных преобразователей отсутствуют. На разрядниках есть видимая сигнализация о необходимости замены разрядника, а штекерная конструкция позволяет производить замену УЗИП без отключения питания и проводов от базового блока. Удаленная сигнализация («сухой контакт») – позволяет дистанционно определить необходимость оперативной замены УЗИП.
