Обеспечение надежности функционирования АСУ ТП

Заказчик: ООО «Аско», ООО «Кузбассшахтостроймонтаж»

Группа компаний ООО «АСКО» и ООО «Кузбассшахтостроймонтаж» более десяти лет занимаются разработкой и внедрением систем электроснабжения (ЭС), автоматизированного управления технологическими процессами (АСУ ТП) и системами оперативно-диспетчерского управления (АСОДУ).

Компаниями выполнено множество работ для объектов горнодобывающей промышленности - шахт (как на поверхности, так и в горных выработках), обогатительных фабрик, а также объектов тепло- и энергоснабжения в Кузбассе, Казахстане, Якутии и Приморье.

Проект

Промышленные приложения все в большем объеме используют напряжение 24V DC. При этом от источников питания требуется большая производительность и меньшие размеры. Конструкция автоматических выключателей для защиты вторичных цепей также должна быть адаптирована соответствующим образом. Применение для аналогичных задач автоматических выключателей MCB(Miniature Circuit Breakers) нецелесообразно, ведь они разработаны для защиты электропроводки в зданиях от токов короткого замыкания и перегрузки, тем самым обеспечивая защиту от возгорания. МСВ с характеристикой С могли бы послужить в качестве замены, но они для этого слишком медленные. Высокое реальное значение тока, требуемого для срабатывания таких выключателей (5-15·Iн на постоянном токе), ограничивается мощностью источника питания, а также слишком высоким сопротивлением проводов при переходных процессах.

В своих проектах ООО АСКО применяет автоматические выключатели CBE(Circuit Breakers for Equipment) соответствующие стандарту EN/IEC 60934, который в России действует в виде ГОСТ Р 50031-2012 и описывает требования к защитным устройствам, используемым для надежной защиты электрооборудования. Ранее для аналогичных задач приходилось применять автоматические выключатели MCB и устанавливать раздельные блоки питания на каждого потребителя. Такое решение показало свою неэффективность, так как требовались большие габариты шкафа. Автоматические выключатели CB позволили использовать один источник питания на группу потребителей, а в комплексе с источниками питания серии Quint, поддерживающими технологию SFB (Selective Fuse Breaking), это обеспечивает надежную защиту оборудования в случае перегрузки и КЗ. Система бесперебойного питания Quint-UPS IQ контролирует и оптимизирует работу аккумулятора, что позволяет продлить его срок службы, соответственно, обеспечить повышенную надежность системы.

За 2013 г. АСКО и КШСМ установили более чем 1200 электронных автоматических выключателей CB. На сегодняшний день они уже установлены на следующих объектах:

• шахта Абашевская ВВН (дегазационная установка);
• шахта Алардинская УВЦГ-15 (дегазационная установка);
• шахта Ерунаковская-8 ВДК (Вентиляторная установка главного проветривания);
• шахта Полосухинская 4-ВЦ15 (Вентиляторная установка главного проветривания);
• шахта Усковская Очистные Сооружения шахтных вод;
• шахта Карагайлинская ВНУ (воздухонагревательная установка);
• Обогатительная фабрика Карагайлинская;
• Обогатительная фабрика Чегдомын.

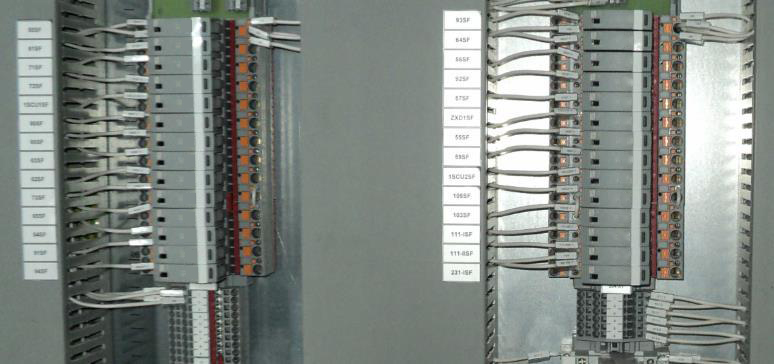

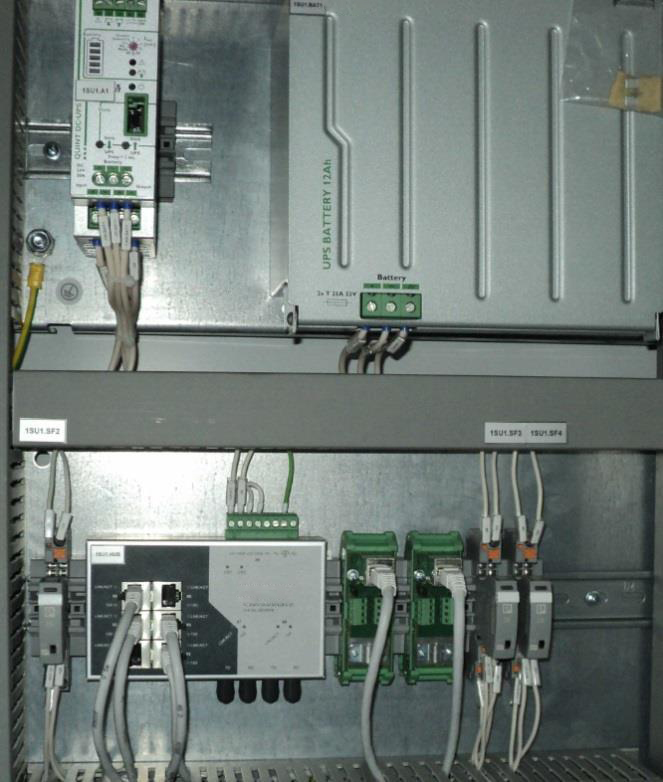

Рис. 1,2 .Шахта Усковская. Очистные сооружения шахтных вод. Автоматические выключатели CB E в комплексе с сиcтемой бесперебойного питания Quint UPS-IQ

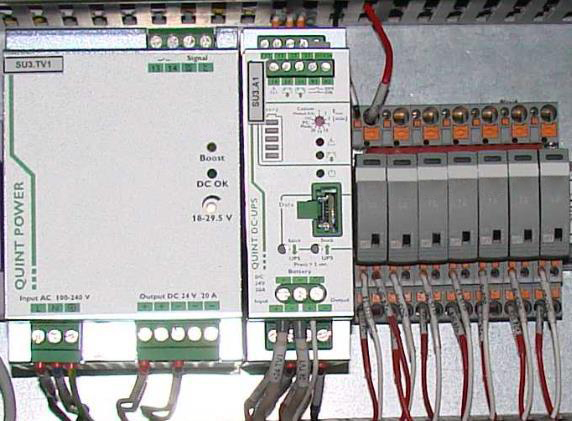

Рис. 3,4. ОФ Карагайлинская. Автоматические выключатели CB E в комплексе с сиcтемой бесперебойного питания Quint UPS-IQ в системе управления воздухонагревательной установки

На шахте Усковская автоматические выключатели CB защищают ПЛК Omron, как головную часть по питанию, так и модули ввода-вывода, панель оператора, коммутатор FL SWITCH SFN 5TX и приборы КИП.

Помимо автоматических выключателей на шахте Усковская применяется следующее оборудование:

Преимущества от внедрения

Автоматические выключатели серии CB ООО «АСКО» применяет в своих системах на протяжении 4 лет. Это обеспечивает надежность функционирования всего комплекса АСУТП при возможных отказах отдельных линий, обеспечивает быструю диагностику и нахождение проблемных участков. Применение автоматических выключателей серии СВ позволило уменьшить стоимость системы, габариты шкафов управления и защитить отдельно каждый агрегат в системе.
