Телемеханика объектов электроснабжения ОАО «Карельский окатыш»

Заказчик: ОАО «Карельский окатыш», г. Костомукша
Исполнитель: ООО «РВ-РТ»

Задача

Целью технического перевооружения объектов электроснабжения ОАО «Карельский окатыш» является замена ручных приводов разъединителей и заземляющих ножей на моторные, а также внедрение автоматизированной системы диспетчерского контроля и учета энергопотребления (АСДКУЭ) рудника.

ООО «РВ-РТ» занимается проектированием, разработкой и внедрением «под ключ» систем автоматизации.

Решение

Внедряемая система предназначена для автоматизации процесса контроля и управления электроснабжением оборудования промышленной площадки рудника ОАО «Карельский окатыш».

Основные цели создания и функции АСДКУЭ:

  • организация централизованного диспетчерского пункта;
  • контроль основных технологических и электрических параметров работы объектов:
    - текущее состояние коммутационных аппаратов;
    - токи и напряжения на шинах 10 кВ;
    - учет электроэнергии по вводам РП;
    - фиксация телесигнализации по РП;
    - дистанционное управление работой коммутационными аппаратами 10 кВ из диспетчерского пункта;
  • снижение затрат и потребления электроэнергии за счет повышения оперативности управления нагрузками;
  • получение оперативной информации для эффективной организации процесса распределения и потребления электрической энергии в основном и вспомогательном производстве;
  • снижение потерь от простоев, связанных с авариями электрооборудования;
  • предоставление данных по стандартным протоколам в существующие АРМ-ы (АРМ Энергетика и АРМ Диспетчера ЦСП);
  • обеспечение визуального контроля оператором (подсистема видеонаблюдения) переключения разъединителей и заземляющих ножей с моторными приводами.

АСДКУЭ Рудника создана как иерархическая 2-х уровневая система, состоящая из подсистем, каждая из которых выполняет определенные функции.

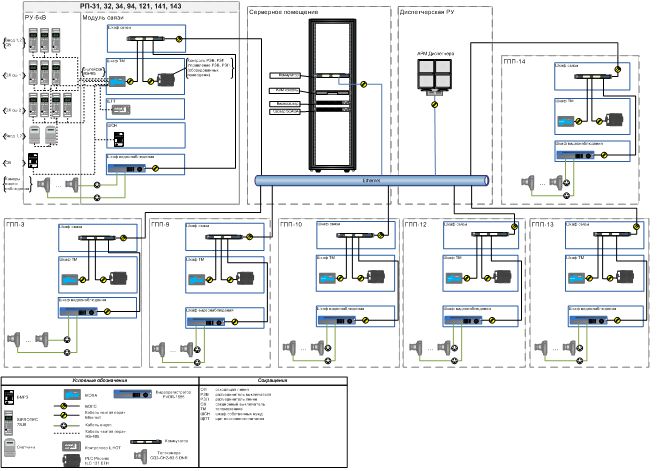

Структурная схема проекта

В состав АСДКУЭ входят следующие подсистемы:

  • Автоматизированная система управления оборудованием подстанции (АСУТП).
  • Автоматизированная система диспетчерского управления электроснабжением (АСДУЭ).
  • Система видеонаблюдения.
  • Автоматизированная система технического учета электроэнергии (АСТУЭ).

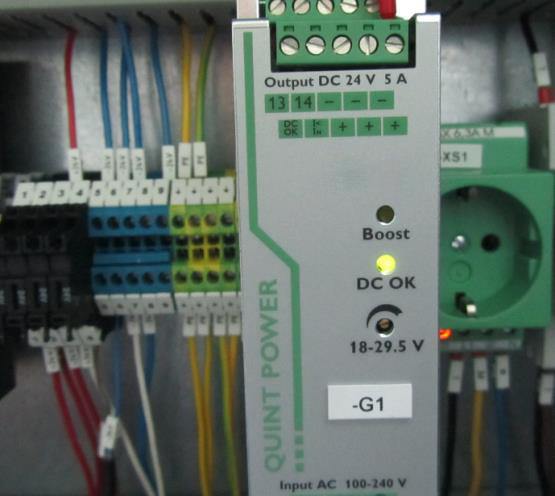

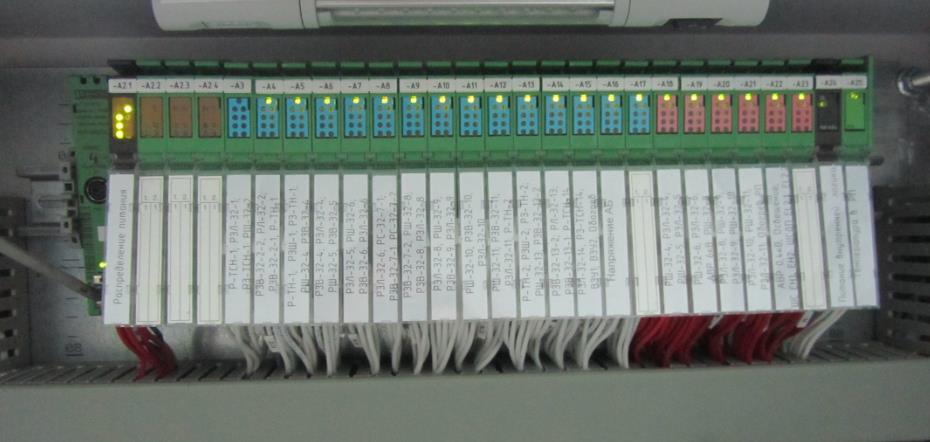

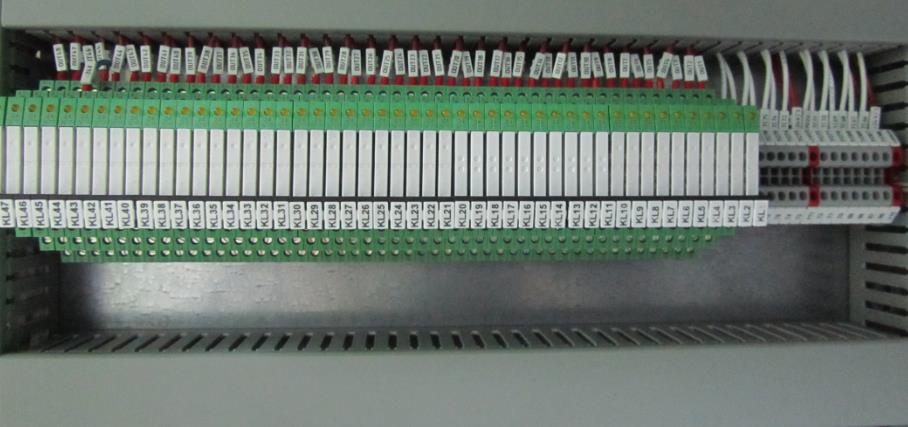

Оборудование шкафа телемеханики

На каждой рабочей подстанции установлен шкаф телемеханики на основе контроллера производства компании серии ILC 131.

Шкаф телемеханики выполняет следующие функции:

  • Контроль состояния выключателей.
  • Контроль срабатывания защит.
  • Контроль аварийных событий.
  • Контроль охранной сигнализации.
  • Контроль шкафа управления оперативным током (ШУОТ).
  • Удаленное управление коммутационным оборудованием.
  • Удаленное управление обогревом.
  • Удаленное управление освещением.

Общее количество шкафов телемеханики – 16шт.

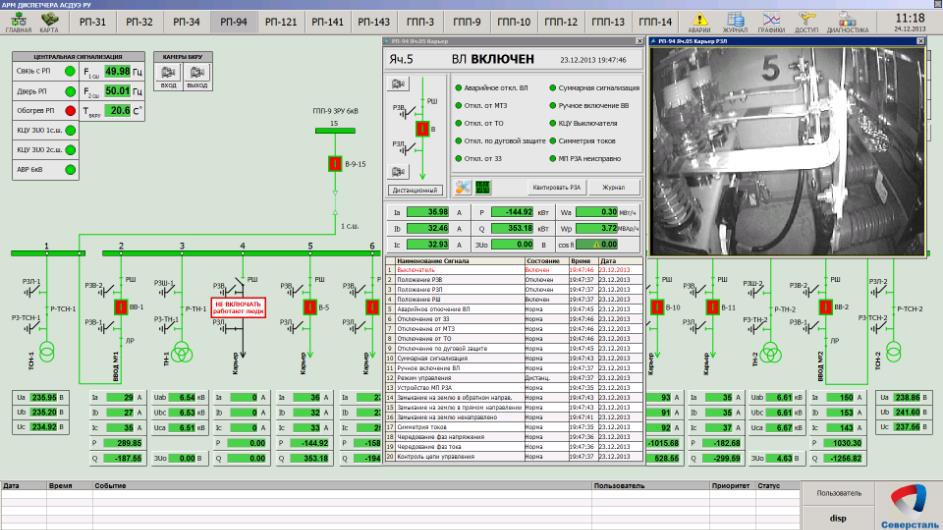

АРМ оператора в диспетчерской
