Радиосистема передачи данных энергоучета

Заказчик: ООО «Энергоресурс», г. Пермь.
Поставщик: ООО «Спутник Комплектация», Пермь.

Заказчик

ООО «Энергоресурс» осуществляет деятельность по тепло- и электроснабжению посредством газомазутной котельной. Котельная обслуживает около 30 потребителей г. Перми.

Проект

Для контроля передаваемой и потребляемой мощности у потребителя, заказчиком принято решение об использовании передачи данных по радиоканалу с помощью оборудования компании. Контроль потребляемой мощности необходим для регулирования выработки электроэнергии с тем, что бы излишки не передавать в общую сеть.

С прибора учета энергоресурсов данные о значениях активной и реактивной мощности в виде двух аналоговых сигналов 4…20 мА передаются на соответствующий модуль аналогового входа радиопередающего устройства. Радиомодем RAD-2400-IFS на заводе соединен по радиоканалу с аналогичным модемом на площадке ООО «Энергоресурс». Дальность передачи данных составляет 400 м в зоне прямой видимости.

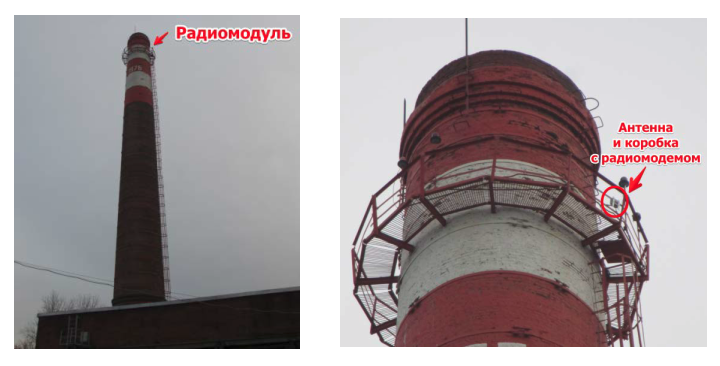

Приемная антенна и сам радиомодуль вместе с модулем аналогового выхода установлены на дымовой трубе на высоте около 30 м.

Сигналы 4…20 мА от радиомодуля далее идут в шкаф управления к контроллеру, который в свою очередь анализирует полученные сигналы и дает управляющее воздействие на работу ГПА. Таким образом происходит регулирование производимой мощности электроэнергии в зависимости от потребностей подключенных к электроснабжению компаний.

Радиосвязь построена по топологии «точка-точка». Ранее существовавшая система проводной передачи данных имела ряд недостатков:

• частый обрыв связи, на поиск места обрыва тратилось очень много времен;
• т.к. оба объекта находятся в черте крупного города, на прокладку кабельной трассы требовалось большое количество согласований.

Преимущества

Благодаря установленному радиоканалу передачи данных компания «Энергоресурс» получила возможность постоянного контроля потребляемой мощности в режиме online, а также на основании полученных данных автоматического регулирования производимой мощности.

В дальнейшем «Энергоресурс» планирует перейти к цифровой передачи данных всех показателей (по протоколу RS-485) и расширять радиосеть, подключив к ней других своих потребителей.

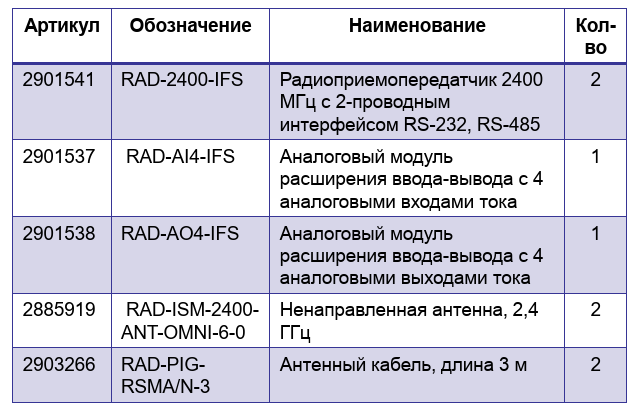

Перечень используемого оборудования
