Применение многоканальных автоматических выключателей в цепях управления ТЭСА 20-76 ПАО «Новосибирский Металлургический завод им. Кузьмина»

Заказчик: ПАО «НМЗ им. Кузьмина».

Заказчик

ПАО «НМЗ им. Кузьмина» — единственный за Уралом производитель, имеющий самую широкую специализацию производства листового проката, труб различного диаметра, профилей и холоднокатаной ленты. Предприятие производит металлопродукцию для жилищно-хозяйственного комплекса, машиностроения, мебельного производства, авиации и ракетостроения.

Задача

В цехе листового и трубного производства ПАО «НМЗ им. Кузьмина» находятся в работе 2 трубоэлектросварочных стана 20-76 производства компании MTM (Италия). Станы рассчитаны на производство круглых и профильных труб в диапазоне типоразмеров 20-76 мм.

При построении системы питания АСУ ТП стана разработчиком не была учтена селективная защита периферийного оборудования. Соответственно, поиск и устранение неисправности в случае короткого замыкания в одной из линий приводил к длительному простою технологического оборудования.

Решение

Специалисты отдела АСУ ТП завода решили задачу селективной защиты с помощью многоканальных электронных автоматических выключателей CBM.

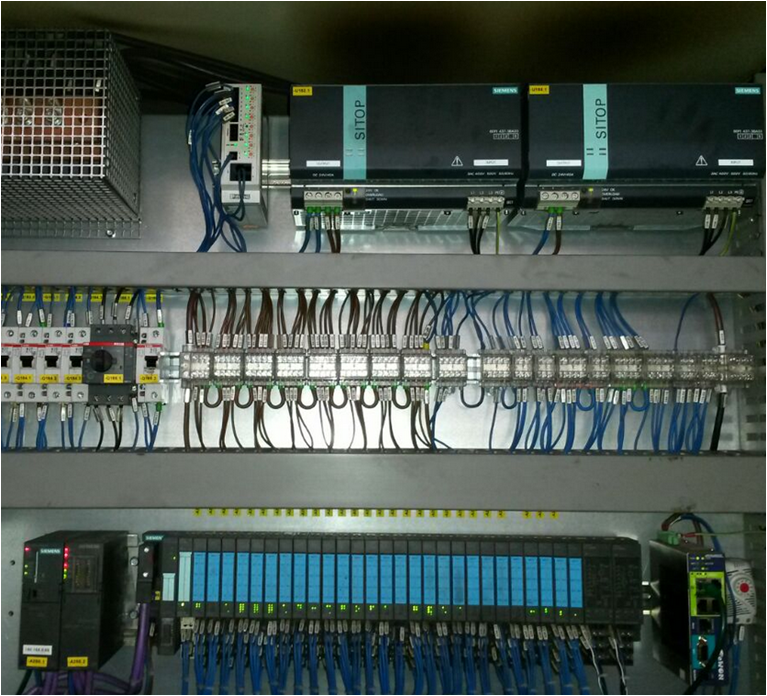

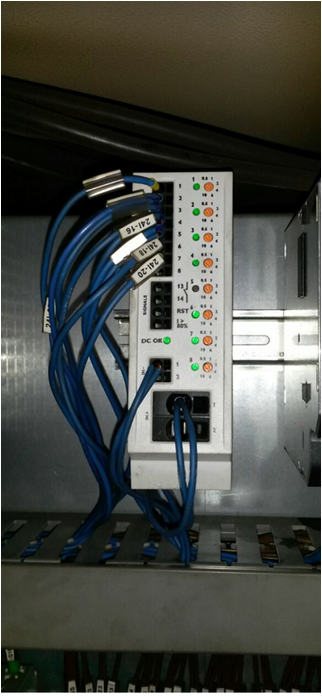

Изделия серии CBM защищают цепи 24 В пост. тока от перенапряжений и короткого замыкания. Номинальный ток каналов настраивается индивидуально небольшими ступенями от 0,5 до 10 A. Выбранные настройки блокируются электронным способом. Это помогает избежать опасности непреднамеренной ошибочной настройки. Определяющим фактором при выборе явилась возможность идентификации неисправной цепи на месте с помощью светодиодной сигнализации каждого канала. Также у CBM есть возможность диагностики устройства посредством контакта групповой сигнализации. Компактные размеры устройства позволили без труда встроить его в существующий шкаф управления. Кроме контроля токов перегрузки СВМ также контролирует выходное напряжение источника питания. Если выходное напряжение выходит за границы диапазона 18-30 В, происходит автоматическое отключение нагрузок. После восстановления выходного напряжения СВМ включает все нагрузки, полностью сохраняя все предыдущие настройки. При этом у вас остается информация о произошедшем событии с помощью соответствующей индикации на лицевой панели. Немаловажным также является способность СВМ распознавать большой пусковой ток, вызванный емкостной составляющей нагрузки. Это позволяет избежать ложных срабатываний.

Преимущества от внедрения оборудования

Многоканальные автоматические выключатели CBM производства позволили осуществлять более быстрый поиск неисправностей, избежать перехода источника питания в состояние защиты, а также избежать ложных отключений нагрузок при пуске, и тем самым сократить простои технологического оборудования при аварийных ситуациях в цепях управления трубоэлектросварочного стана.
