Автоматизированные системы управления энергоснабжением газопровода «Южный поток», участок «Петровск – Писаревка»

Заказчик: ОАО «Газпром»

Системный интегратор: ОАО «Газпром автоматизация»

Заказчик: ОАО «Газпром»

ОАО «Газпром» — глобальная энергетическая компания. Основные направления деятельности — геологоразведка, добыча, транспортировка, хранение, переработка и реализация газа, газового конденсата и нефти, реализация газа в качестве моторного топлива, а также производство и сбыт тепло- и электроэнергии. Компания входит в пятерку крупнейших производителей нефти в РФ, а также является крупнейшим владельцем генерирующих активов на ее территории. Их суммарная установленная мощность составляет 17% от общей установленной мощности российской энергосистемы.

Системный интегратор: ОАО «Газпром автоматизация»

На сегодняшний день ОАО «Газпром автоматизация» является одной из ведущих компаний в области автоматизации технологических процессов предприятий газовой отрасли. Включает в себя 20 дочерних предприятий, среди которых научно-исследовательские и инжиниринговые подразделения, заводы, специализированные монтажно-наладочные фирмы и отраслевой метрологический центр. Обладает необходимым опытом и современной инфраструктурой.

ОАО «Газпром автоматизация» обеспечивает полный комплекс услуг по НИОКР, проектноизыскательским работам, производству, поставке, монтажу, пуско-наладочным работам, сервисному и техническому обслуживанию и капитальному ремонту систем АСУ ТП, ИУС, метрологии, связи, телекоммуникаций, КИПиА, энергетического оборудования. Обладает необходимым опытом и современной инфраструктурой.

Задача

Автоматизированные системы производства ОАО «Газпром автоматизация» обеспечивают мониторинг технологических параметров и управление крупными технологическими объектами газовой промышленности, поэтому при разработке технических решений, лежащих в основе автоматизированных систем, вопрос надежности стоит на первом месте. Необходимо учитывать возможное влияние электромагнитных полей, образующихся при грозовых разрядах и коммутациях в питающей сети, а также статических зарядов, образовавшихся в процессе работы технологического оборудования.

Автоматизированные системы управления энергоснабжением (АСУ Э) предназначена для комплексного автоматизированного контроля и управления энергоснабжением компрессорной станции, включая электроснабжение, теплоснабжение, водоснабжение и водоотведение в нормальных, предаварийных, аварийных и послеаварийных режимах, а также для комплексного учёта энергоресурсов.

Решение

Перечень использованного оборудования

Защита от импульсных перенапряжений канала передачи данных:

• PT-IQ-5-HF-12DC – 2800799.
• PT-IQ-PTB – 2800768.

Система бесперебойного питания с селективной защитой вторичных цепей от перегрузок и К.З.:

Защита от импульсных перенапряжений канала передачи данных:

• QUINT-PS-100-240AC/24DC/20 – 2938620.
• QUINT-UPS/ 24DC/ 24DC/20 – 2320238.
• QUINT-BAT/24DC/12AH – 2866365.
• DIODE/12-24DC/2X20/1X40 – 2320157.
• TMC 1 M1 100 0,5A – 0914400.
• TMC 1 M1 100 1,0A – 0914439.
• TMC 1 M1 100 1,5A – 0914442.

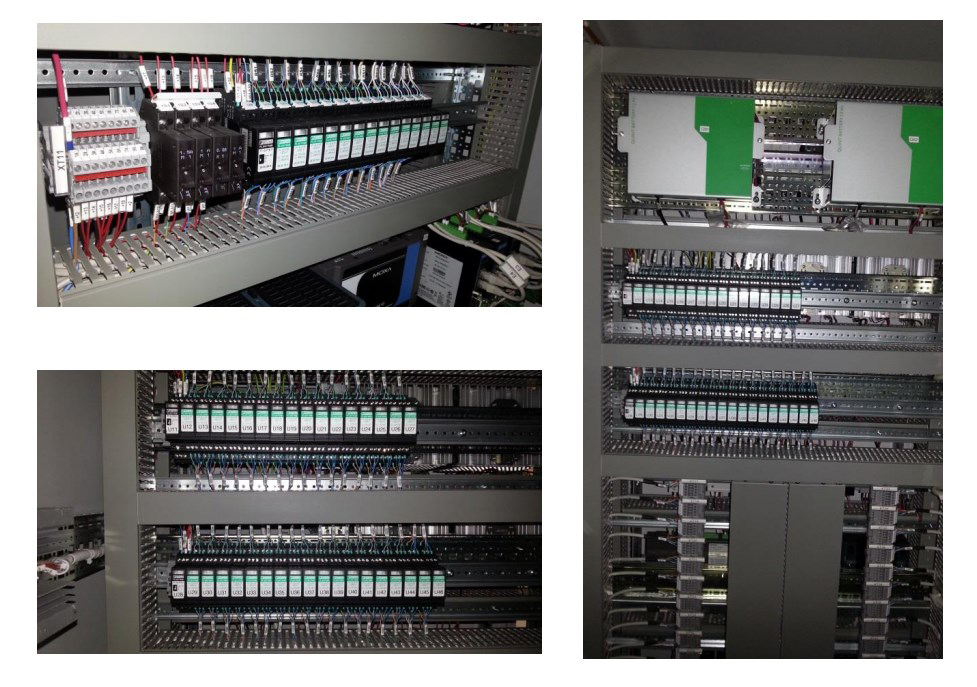

Рис.1 Автоматизированные системы управления энергоснабжением (АСУ Э) компрессорных станций Екатериновка, Бубновка, Писаревка (газопровод «Южный поток»)

Преимущества

Основным преимуществом при использовании системы защиты Plugtrab PT-IQ помимо хороших технических характеристик защитной схемы стала возможность непрерывного контроля за состоянием самих защитных модулей. Трехступенчатый контроль каждого компонента защитной схемы позволяет проинформировать обслуживающий персонал не только о выходе из строя защитного модуля, но также и ситуации, когда защитные модули близки к границе выработки своего ресурса, что позволяет провести плановую замену штекеров. Таким образом это повышает общую эксплуатационную готовность всей системы в целом.
