Модернизация системы мониторинга и анализа параметров эксплуатации скважин

Заказчик: ОАО «Самотлорнефтегаз» – ТНК-ВР, г. Нижневартовск.

Системный интегратор: ОАО «НижневартовскАСУнефть».


Системный интегратор

ОАО «НижневартовскАСУнефть» занимается информационным обслуживанием и автоматизацией производства предприятий нефтегазовой отрасли на протяжении 35 лет. Большая часть проектов АСУ ТП знаменитого Самотлорского месторождения разработана и внедрена инженерами ОАО «НижневартовскАСУнефть».

Основное направление деятельности предприятия – проектирование и внедрение автоматизированных систем управления технологическими процессами в области нефтедобычи, нефтепереработки, жилищно-коммунального хозяйства, а также внедрение энергосберегающих технологий.

Проект

В настоящее время ОАО «Самотлорнефтегаз» активно использует интеллектуальные системы для мониторинга и анализа параметров эксплуатации скважин, что является неотъемлемой частью реализуемой в ТНК-ВР концепции «интеллектуального месторождения».

При этом существенно увеличивается поток информации, передаваемой от систем телеметрии в центры обработки информации, и существующие средства передачи данных не могут обеспечить требуемую пропускную способность.

Для обеспечения необходимой производительности каналов связи ОАО «Самотлорнефтегаз» использует не только свои технические ресурсы, но и привлекает специализированные компании - операторов связи. При этом особое внимание уделяется информационной безопасности: поскольку технологический трафик передается по публичным сетям связи, требуется обеспечить соответствующую защиту.

Для этого, наряду с установкой абонентского оборудования высокоскоростного беспроводного доступа WiMAX, на каждой кустовой площадке предусматривается установка промышленного устройства безопасности Phoenix Contact MGuard. Общее количество устройств в сети составляет около 900, они разделяются на 6 подсетей соответственно цехам добычи нефти. В каждом цехе устанавливается устройство сетевой безопасности Cisco ASA с функциями VPN-сервера, которое обеспечивает поддержку VPN-каналов (с шифрованием трафика) с каждым кустом. Устройства Phoenix Contact MGuard абсолютно «прозрачны» для трафика телеметрии, что позволяет их использовать с любыми существующими системами АСУТП без доработки программного обеспечения.

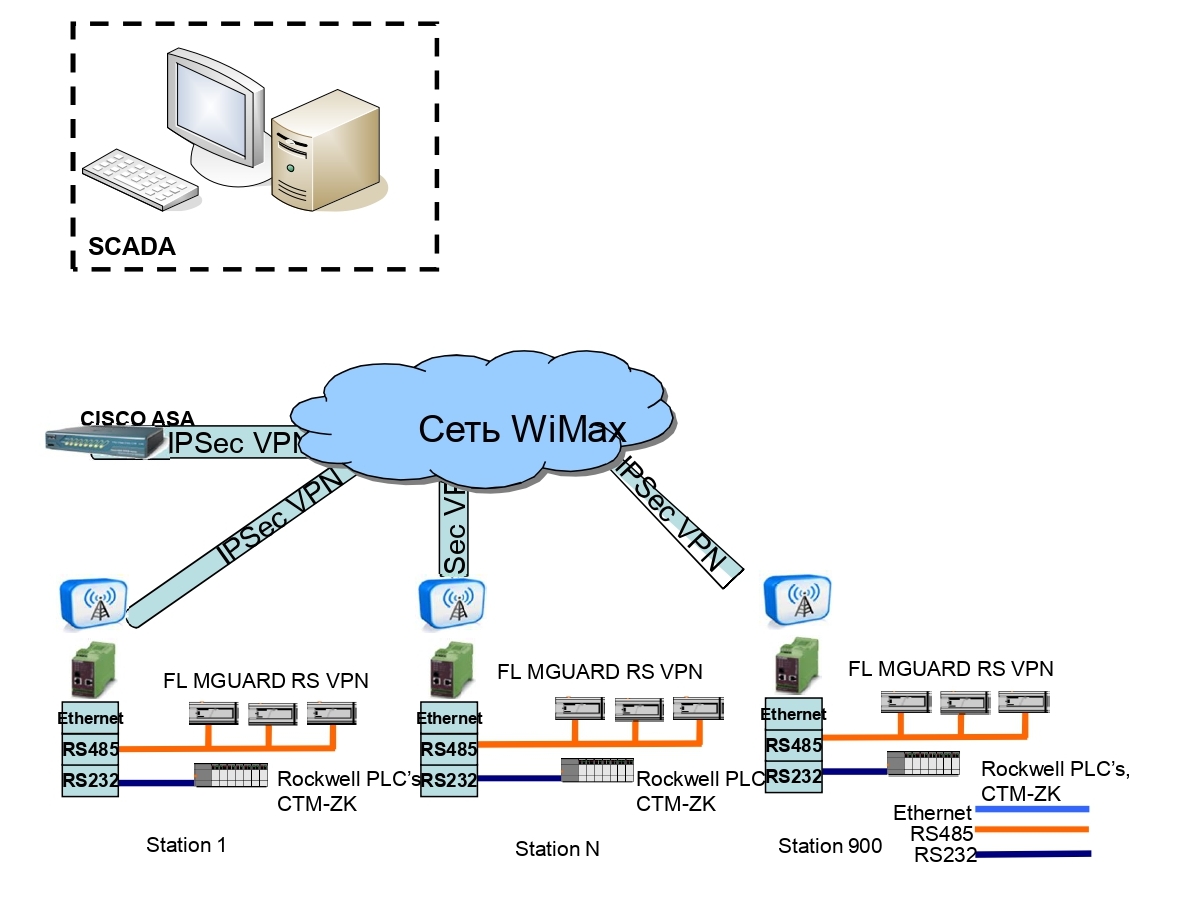

Структурная схема системы телемеханики

Требование к новой системе:

  • Необходимо защитить канал передачи данных промышленным межсетевым экраном.
  • Необходимо обеспечить шифрование данных.

Решение:

  • Установка Cisco ASAв качестве VPN сервера на верхнем уровне.
  • Использование IPSec VPN.
  • Оснащение кустовых контроллеров промышленной системой защиты информации.
  • Использование FL MGUARD RS VPN от Phoenix Contact в качестве системы защиты информации при передаче через сети с низким уровнем доверия.

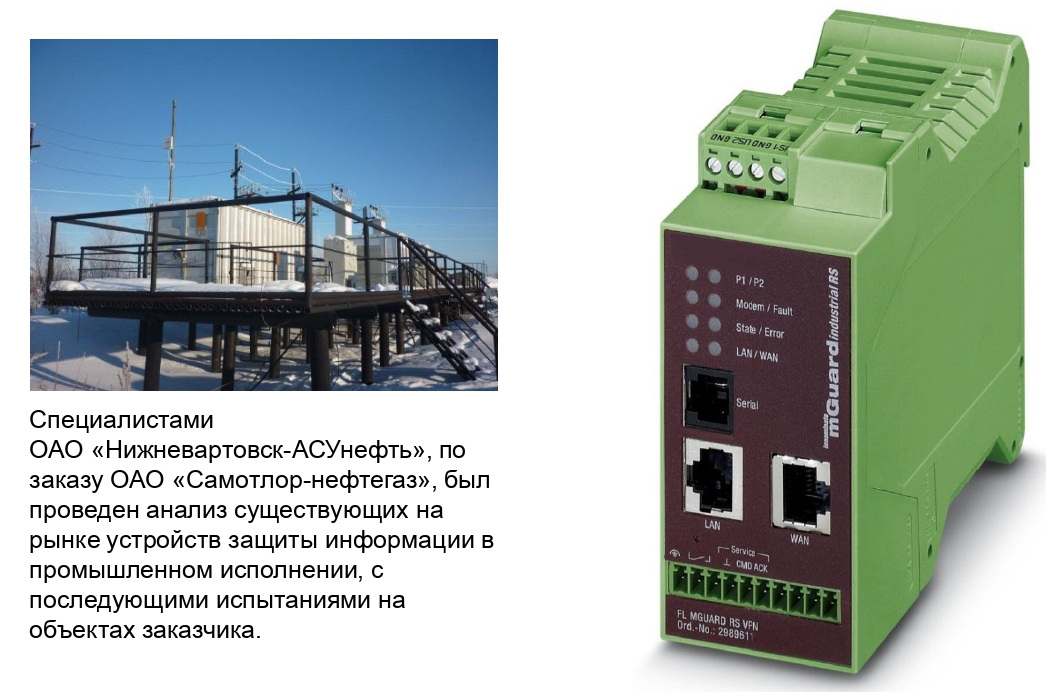

Устройства Phoenix Contact FL MGuard успешно прошли все испытания благодаря удачному сочетанию технических особенностей, направленных на обеспечение безопасности передачи данных, защиты от несанкционированного доступа и применения в промышленных условиях.

Преимущества от внедрения новой системы телемеханики

  • Высокая скорость передачи данных.
  • Устойчивая передача данных.
  • Защита информации от несанкционированного доступа.
