Радиоуправление буровым насосом с электроприводом постоянного тока

Заказчик: ООО «УК «Татбурнефть»

Заказчик

ООО «УК «Татбурнефть» – одна из крупнейших компаний Республики Татарстан, специализирующаяся на разведке и разработке нефтяных месторождений. На сегодняшний день силами компании пробурено более 80 млн. метров горных пород, сдано в эксплуатацию более 50 тысяч скважин. Компания проводит работы как на территории Республики Татарстан, Башкортостан, Калмыкии, в Пермском крае, а также на территории Самарской и Оренбургской, Ульяновской, Саратовской, Красноярской и Томской областей.

Проект

Система беспроводного управления буровым насосом с диспетчерского пункта управления. Система внедрялась на буровой установке БУ-2000/125ЭП зав. 12 скв.14426 НГДУ «Джалильнефть».

Состав система беспроводного управления

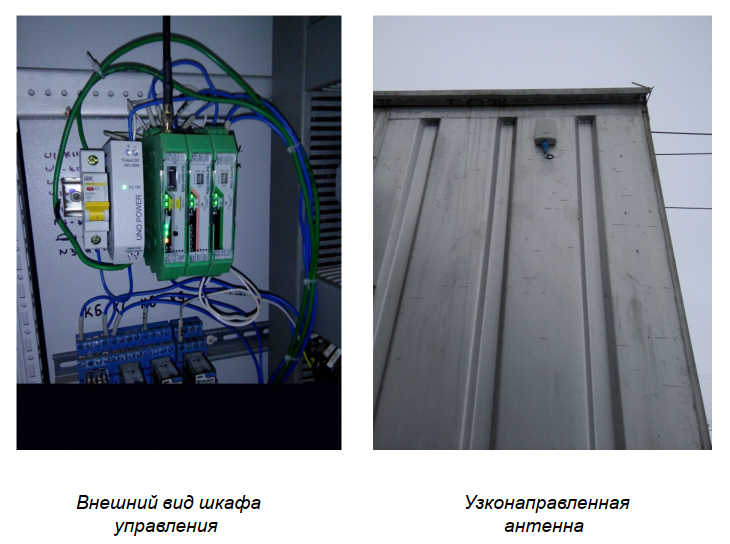

Система реализована в виде электротехнических шкафов, в которые установлены модули линейки радиолайн для передачи сигналов управления между пультом бурильщика и бурильной установкой. В состав используемого радиолайн входит «головной» модуль RAD-2400-IFS (артикул 2901541), используемый для преобразования аналогового и дискретного сигнала в беспроводной сигнал, а также модули для подключения дискретных и аналоговых вводов и выводов, а именно:

• RAD-DI4-IFS (артикул 2901535);
• RAD-DOR4-IFS (артикул 2901536);
• RAD-AI4-IFS (артикул 2901537);
• RAD-AO4-IFS (артикул 2901538).

Система управления располагается на расстоянии 150 метров от насосов, поэтому используются узконаправленные антенны ANT-DIR-2459-01 (артикул 2701186) для передачи сигналов.

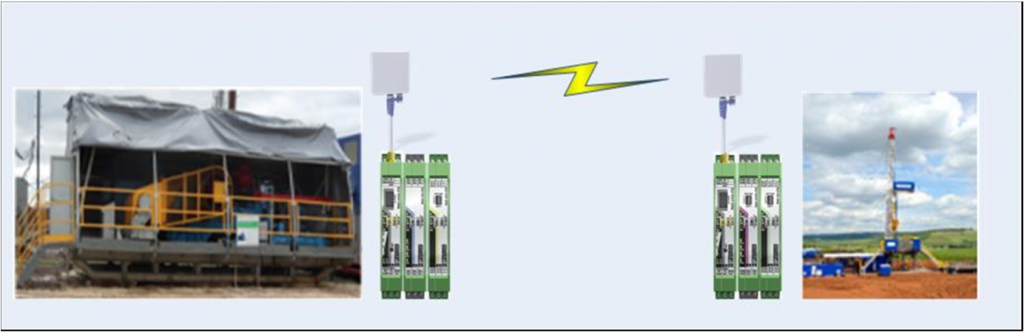

  Схема организации передачи сигналов с помощью системы Radioline.

Преимущества от внедрения оборудования

Система беспроводного управления буровыми насосами в ООО «УК «Татбурнефть» успешно введена в эксплуатацию в 2016 году. Главными преимуществами внедрения компонентов и устройств производства компании стали:

• сокращение времени монтажа буровой установки;
• увеличение надежности оборудования;
• сокращения затрат на прокладку кабельной продукции.
