Реконструкция систем автоматики нефтеперекачивающих станций ОАО «АК «Транснефть»

Системный интегратор: ООО Научно-внедренческая фирма «Сенсоры, Модули, Системы»

Заказчик: АК «Транснефть»

Группа компаний «СМС-Автоматизация» – это коллектив, состоящий более чем из 400 специалистов. Штаб-квартира группы и основные ресурсы находятся в Самаре. Офисы и производственные площадки расположены также в Москве, Новокуйбышевске, Чапаевске, Балаково и Тольятти и занимают более 2000 кв.м.

В составе группы компаний функционируют «Институт промышленной автоматизации» и «Завод автоматизированных систем».

Основные клиенты компании – крупнейшие промышленные предприятия России, среди которых:

  • РусГидро (Жигулевская ГЭС, Камская ГЭС, Саяно-Шушенская ГЭС, Саратовская ГЭС, Рыбинская ГЭС, Угличская ГЭС, Зеленчукская ГЭС, Аушигерская ГЭС); Роснефть (Новокуйбышевский НПЗ, Сызранский НПЗ, Куйбышевский НПЗ); Транснефть; Газпром (Уренгойгазпром).
  • СО ЕЭС Волжская ТГК.
  • КуйбышевАзот.
  • Системный оператор Единой энергетической системы.
  • МеталлоИнвест (Оскольский ЭМК, Лебединский ГОК, Новолипецкий МК).
  • Ашинский металлургический завод.
  • Siemens AG.

За время работы компании внедрено более 400 систем автоматизации технологических процессов в нефтегазовой, химической, энергетической и других отраслях промышленности.

Применение

В 2012 году компания «СМС-Автоматизация» выиграла конкурс на модернизацию систем автоматики объектов АК «Транснефть».

В 2013 году проведены работы по модернизации нефтеперекачивающих станций (НПС):

  • Комплекс работ по замене системы автоматики (АСУТП) и системы автоматического пожаротушения (АСУПТ) НПС «Терновка-2».
  • Комплекс работ по замене системы автоматики (АСУТП) НПС «Нижнеудинск-1».
  • Поставка и наладка системы автоматики (АСУТП) НПС «Грачи-3».
  • Разработка и изготовление ПТК SIMATIC PCS7 «ТРАНСКОНТ» для НПС-11, НПС-15, НПС-19 ВСТО ОАО «Востокнефтепровод».

В 2014 году компанией «СМС-Автоматизация» выполнены работы по проектам:

  • Комплекс работ по замене системы автоматики (АСУТП) и системы автоматического пожаротушения (АСУПТ) НПС «Песчанокопская».
  • Комплекс работ по замене системы автоматики (АСУТП) и системы автоматического пожаротушения (АСУПТ) НПС «Покровская».
  • Комплекс работ по замене системы автоматики (АСУТП) и системы автоматического пожаротушения (АСУПТ) НПС «Красноармейская-2».
  • Поставка и наладка системы автоматики (АСУТП) НПС «Муслюмово».
  • Поставка и наладка системы автоматики (АСУТП) НПС «Лысьва-2».
  • Поставка и наладка системы автоматики (АСУТП) НПС «Калейкино».
  • Телемеханизация МНПП «Куйбышев-Брянск» ОАО «ЮЗНП» на участке «Воскресенка-Никольское» 4ПК, 4(КП) – водные преграды р. Цна, р. Челновая.

В 2015 году работы по внедрению будут продолжены.

Решение

При строительстве и реконструкции нефтеперекачивающих подстанций АК «Транснефть» в шкафах систем автоматики производства «СМС-Автоматизация» применено оборудование компании.

В составе проектов применено следующее оборудование:

  • Барьеры искробезопасности MACX MCR-EX.
  • Устройства грозозащиты для измерительных цепей LineTrab, Termitrab.
  • Устройства грозозащиты для сети Profibus серии Plugtrub IQ.
  • Промежуточные малогабаритные реле PLC.
  • Преобразователи постоянного тока Quint.
  • Автоматические выключатели CB.
  • Реле контроля параметров электросети EMD и реле времени ETD.
  • Клеммы с технологией подключения Push-In серии PT.

Для печати маркировки применена маркировочная система на основе принтера Bluemark CLED.

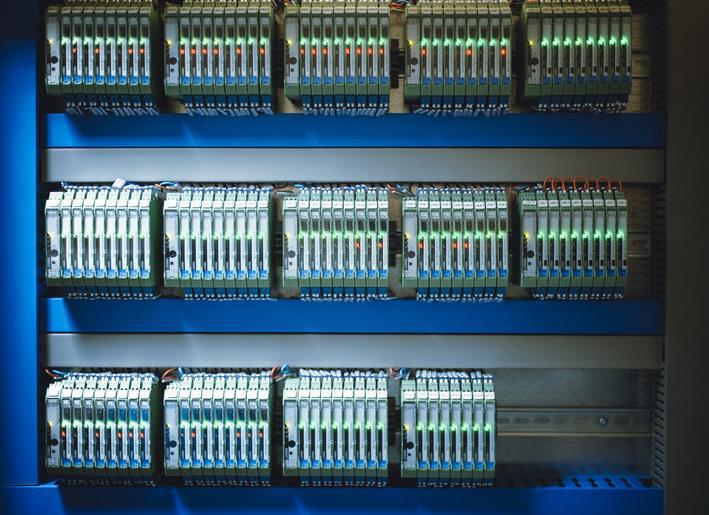

Рис. 1. Барьеры искробезопасности серии MACX MCR-EX

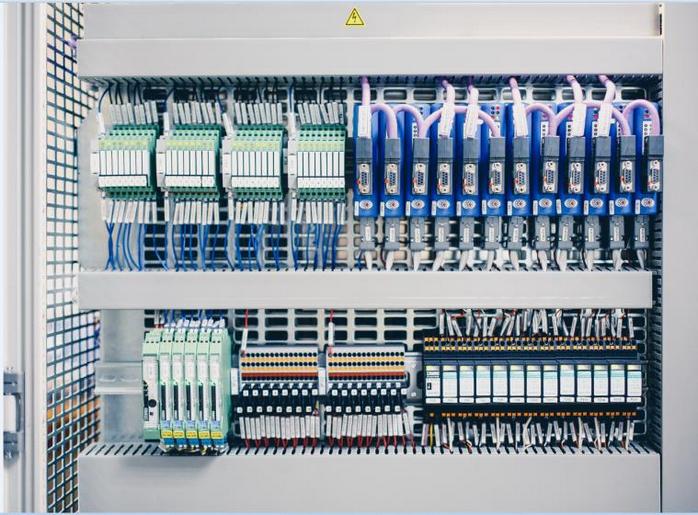

Рис. 2. Промежуточные реле серии PLC, устройства защиты от импульсных перенапряжений PT-IQ и другое оборудование

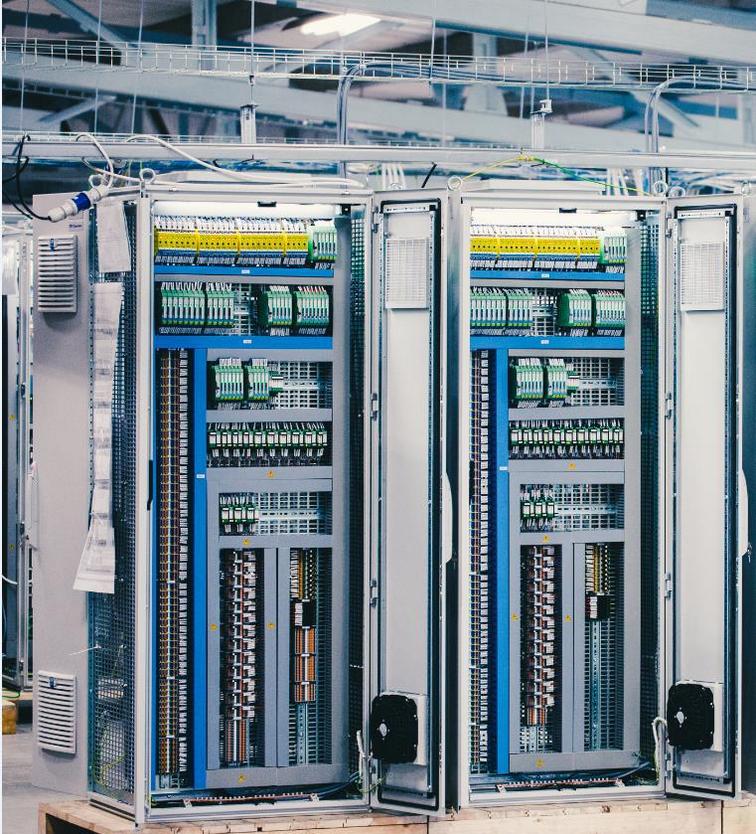

Рис. 3. Общий вид шкафов управления с установленным оборудованием

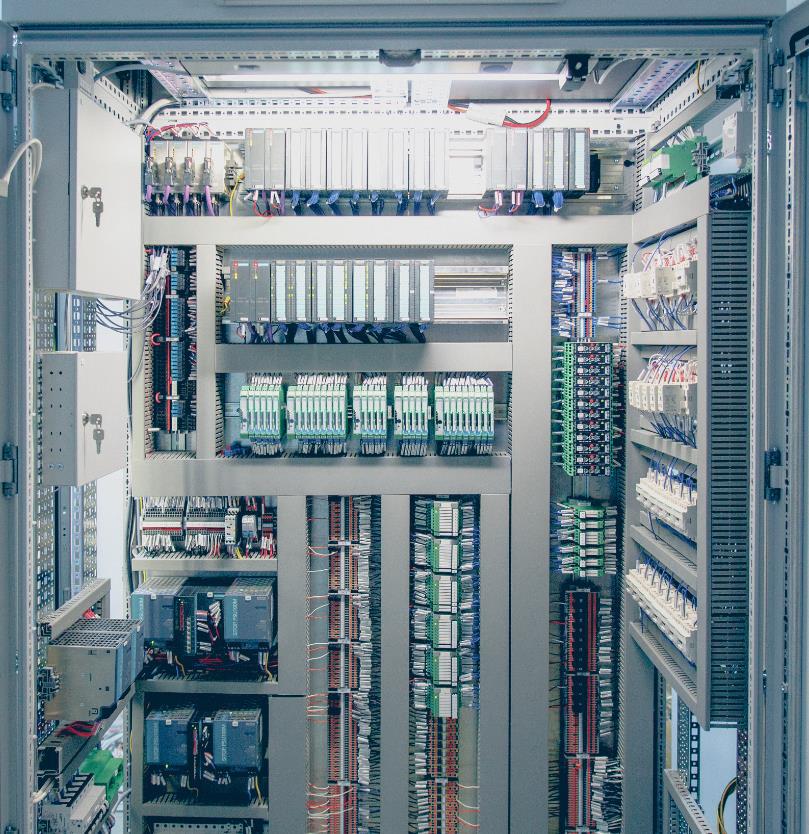

Рис. 4. Внутренняя компоновка шкафа с установленным контроллерным оборудованием и устройствами

Преимущества от внедрения оборудования

В составе проекта использованы барьеры искробезопасности серии MACX MCR-EX.

Определяющими преимуществами при выборе являлись:

  • Малые габариты устройств (ширина барьера от 12,5мм).
  • Незначительный нагрев устройств при работе, что важно при большом количестве барьеров, установленных в одном шкафу.
  • Покрытие печатной платы лаком, увеличивающее срок службы изделий.
  • Возможность объединения барьеров в группы с помощью шины. Это позволило организовывать резервированное питание групп барьеров, получать групповой сигнал ошибки, и производить «горячую» замену устройств без отключения питания.
  • Межповерочный интервал 5 лет – один из лучших показателей среди аналогичных устройств.

Для применения в данном проекте были выбраны следующие изделия:

  • Устройства защиты от импульсных перенапряжений (УЗИП) серии Linetrab и Termitrab для измерительных линий 4-20мА и датчиков температуры. Для применения использованы УЗИП с маркировкой Exi для искробезопасных электрических цепей. Установка УЗИП в измерительных цепях обеспечивает защиту от выгорания измерительных каналов.
  • Устройства защиты от импульсных перенапряжений (УЗИП) серии Plugtrub-IQ для защиты линий передачи данных по сети Profibus. Серия PT-IQ была выбрана благодаря возможности превентивной диагностики состояния УЗИП. Тем самым повышается безотказность сети передачи данных.
  • Промежуточные реле серии PLC. В данной серии присутствуют как стандартные электромеханические реле так и твердотельные реле. Одним из преимуществ является наличие реле PLC…SO46 с высоким порогом отпускания, что позволяет отсекать наводки возникающие в длинных кабельных линиях.
  • Преобразователи постоянного тока (DC/DC преобразователи) серии Quint на 24В/10А. Использование DC/DC преобразователей позволило организовать гальваническую изоляцию цепей питания. В случае питания от аккумуляторных батарей производится стабилизация выходного напряжения 24В.
  • Автоматические выключатели серии CB. Преимущество этой серии – это наличие встроенного контакта состояния автомата в корпусе шириной всего 12,3мм. Разъемная конструкция позволяет производить замену автомата без отключения проводников.
  • Реле контроля параметров электросети EMD и реле времени серии ETD. Надежность данных серий проверена многими годами использования в самых сложных условиях. Широкий диапазон входных напряжений позволяет использовать эти устройства в цепях, в которых входное напряжение может отличаться от номинального в значительных пределах.
  • Клеммы с технологией подключения Push-In серии PT. Клеммы PT – это инновационный продукт от компании. Данная серия клемм сочетает в себе надежность пружинной клеммы и возможность быстрого монтажа без инструмента за счет технологии Push-In.

Решение: барьеры искробезопасности MACX MCR-EX

В 2013 году по результатам испытаний барьеры серии MACX MCR-EX были допущены АО «Гипротрубопровод» для использования в проектах по реконструкции систем автоматики нефтеперекачивающих станций ОАО «АК «Транснефть».

Данная продукция была включена в типовой проект ПТК «Трансконт», разработанный компанией «СМС-Автоматизация».

За время выполнения проекта с 2013 года по 2014 год использовано 5885 барьеров искробезопасности серии MACX MCR-EX. Данная серия подтвердила свои высокие эксплуатационные характеристики.
