Система телемеханики СТН-3000 и система диспетчерского управления СПУРТ

Заказчик: ОАО «Газпром».

Системный интегратор: АО «АтлантикТрансгазСистема»(АТГС).

Сферой деятельности фирмы является комплексная автоматизация предприятий газовой и нефтяной промышленности, сетей тепло-, водо-, и газоснабжения, энергораспределительных систем и других производств с непрерывным технологическим циклом. АТГС реализует все этапы создания автоматизированных систем управления технологическими процессами: проектирование, поставку программно-технических средств; инжиниринг; разработку прикладного программного обеспечения, шеф-монтаж, наладку и ввод в эксплуатацию, обучение персонала, а также гарантийное и послегарантийное обслуживание внедренных систем.

Решение

Система телемеханики СТН-3000 и система диспетчерского управления СПУРТ.

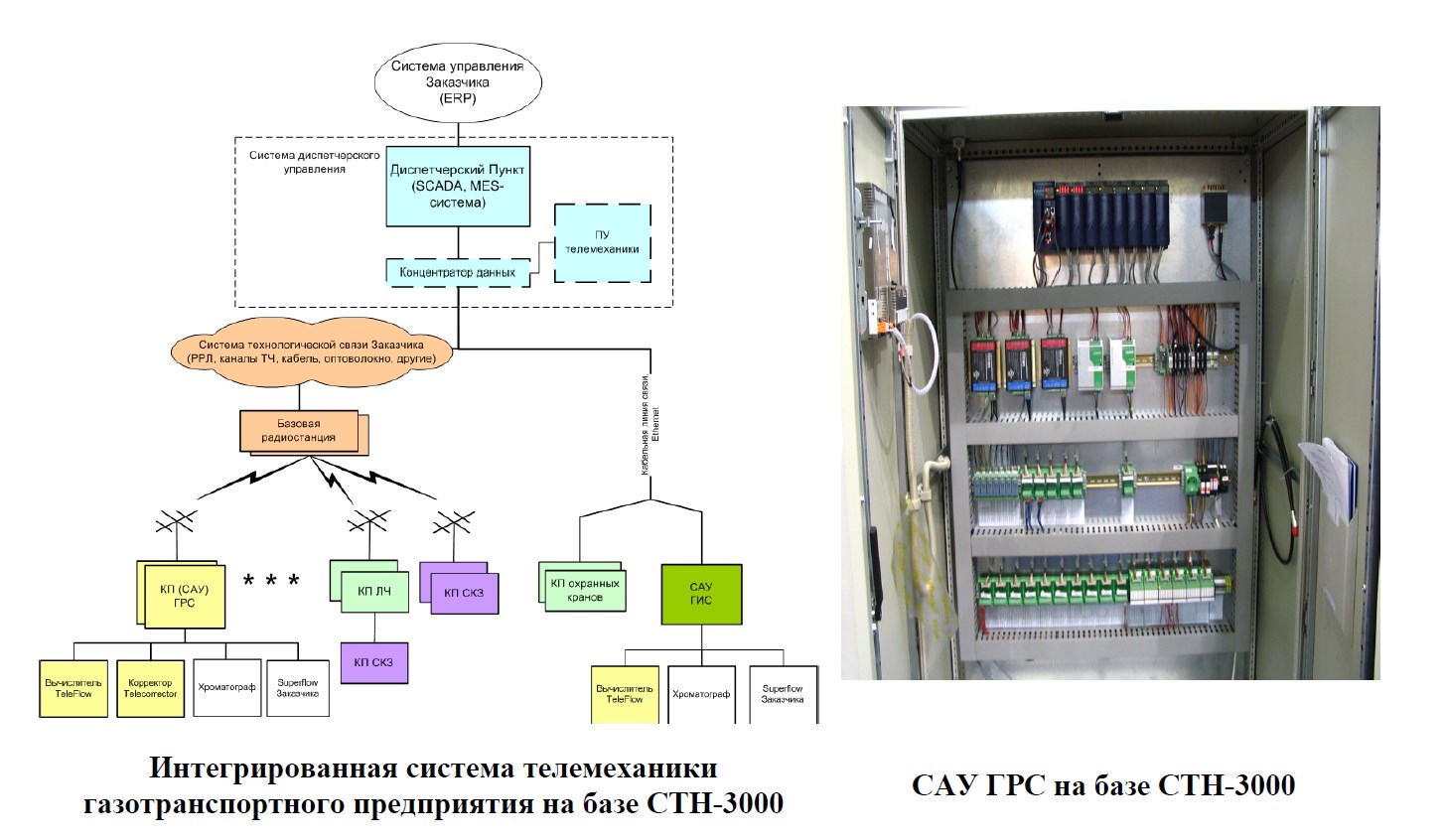

СТН-3000 является современной интегрированной системой для комплексной автоматизации территориально-распределенных объектов – трубопроводов, промыслов, газораспределительных хранилищ, насосных станций и др. Система способна работать без обогрева при температурах окружающей среды от -40 до +70 град.С., использует каналы связи от 1200бод до 100Мбод, включает также вычислители расхода и интеллектуальные датчики. На базе СТН-3000 создаются интегрированные системы управления с распределенным интеллектом с открытой архитектурой, единым каналом связи и едиными методами программирования и обслуживания САУ и контролируемых пунктов различного назначения.

Программно-технический комплекс СПУРТ предназначен для создания систем диспетчерского управления и позволяет объединять различные системы телемеханики и локальной автоматики в единую интегрированную систему управления и осуществлять обмен информации между объектами и уровнями управлениями в реальном масштабе времени.

Системы СТН-3000 и СПУРТ длительное время широко используются на различных предприятиях ОАО «Газпром», а также в транспорте нефти и нефтепродуктов.

Системы СТН-3000 и СПУРТ разрабатываются и производятся в Российской Федерации.

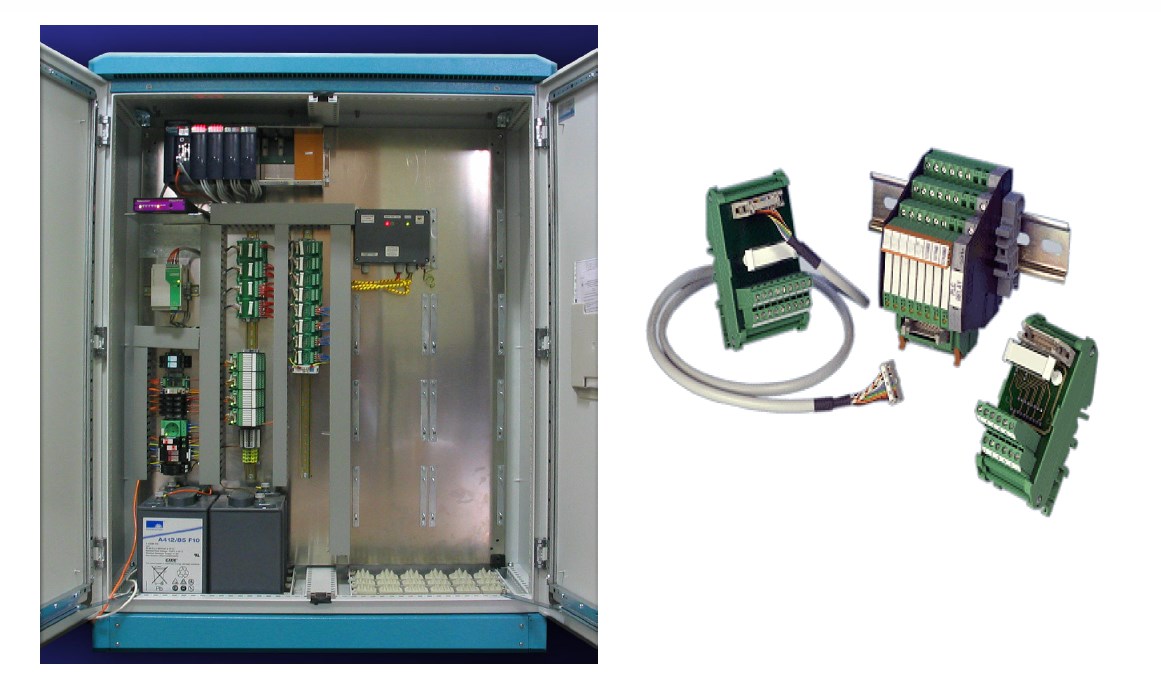

Основные компоненты и приборы Phoenix Contact, применяемые в СТН-3000:

Источники питания
QUINT-PS-100-240AC/12DC/10
QUINT-PS-100-240AC/24DC/10
Источники питания с выходным напряжением 12 и 24 V DC на ток 10 А. Имеют расширенный диапазон входных напряжений 85-264 V AC или 90-350 V DC, обеспечивают требуемую мощность даже при продолжительной 50% перегрузке
Разрядник FLT 60-400 Грозозащитный разрядник (тип 1 / класс I / B) с искровым промежутком Arc-Chopping (с амплитудным ограничением), 1-канальный. Ширина корпуса 35 мм
Клемма с защитой от импульсных перенапряжений
TT-2/2- 24DC
Клемма с защитой от перенапряжений двух сигнальных проводников с общим опорным потенциалом, номинальное напряжение 24 V DC, ширина 6,2 мм
Защитный штекер
PT 2X2-HF- 5 DC-ST
с базовым элементом PT 2X2-BE
Содержит схему защиты для двух 2-проводных сигнальных цепей без потенциала земли. Номинальное напряжение 5 V DC
Базовый модуль
PLC-BSC- 24DC/21
с реле REL-MR- 24DC/21
Базовые клеммные модули PLC с винтовыми зажимами на входное напряжение 24 V DC, шириной 6,2 мм, с вставными миниатюрными реле, с одним переключающим контактом
Кабель
FLK 14/EZ-DR/…/KONFEK
Подготовленный кабель с двумя 14-контактными гнездовыми разъемами (соединение 1:1) на 8 каналов
Автоматические выключатели
TMC 2 M1 120 16,0A
Автоматы с тепловыми и электромагнитными расцепителями, 2-полюсные, полуинертного типа, 1 замыкающий контакт и 1 размыкающий контакт.
