КС «Жирновская»: решения Phoenix Contact для нефтегазовой отрасли

Заказчик: ООО «Волгоградтрансгаз».

Системный интегратор: ОАО «НПО Промавтоматика».

ОАО «НПО «Промавтоматика» имеет 40-летний опыт работы в области автоматизации нефтяной и газовой промышленности и выполняет широкий спектр работ по созданию специальных средств автоматизации и систем управления различного уровня для установок комплексной подготовки газа, подземных хранилищ и компрессорных станций.

Система управления: Компрессорная станция «Жирновская» имеет электростанцию для собственных нужд с одновременным питанием от ЛЭП. При этом возможен и обратный переток энергии в электрическую сеть. Распределительные устройства и КТП полностью интегрированы в АСУЭ.

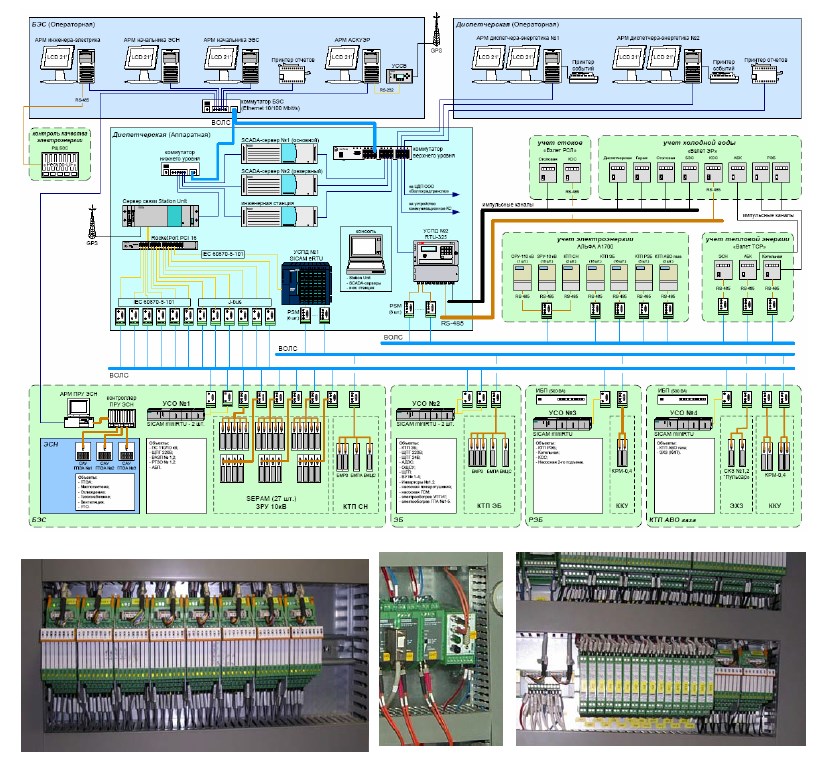

Структурная схема комплекса технических средств КТС АСУЭ КС «Жирновская»

Используемое в проекте оборудование Phoenix Contact, предназначено для подключения к ПЛК входных и выходных дискретных сигналов, а также для передачи сигналов по линиям ВОЛС. Оборудование продемонстрировало хорошую работоспособность в суровых условиях Заполярья (низкие температуры).

Основные характеристики:

PSM-ME-RS232
Преобразователь интерфейсов
Преобразователь интерфейсов для сопряжения интерфейса RS-232 (V.24) с RS-422 (V.11) и RS-485, с гальванической развязкой, 2 канала, устанавливается на монтажную рейку
PLC-RSC- …/SEN
Клеммный модуль с
миниатюрным реле
Интерфейсный блок PLC состоит из базового клеммного модуля PLC-BSC...SEN с винтовыми зажимами и вставного миниатюрного реле. Выполняет функции гальванической развязки входных цепей ПЛК и внешних проводок
PSI-MOS
Конвертер
Конвертер для подключения оптоволоконного кабеля с функцией оптической диагностики и контактом аварийного сигнала для кабеля на основе оптоволокна и HCS
PLC-V8
Адаптер
Адаптер PLC-V8 предназначен для восьми интерфейсных модулей PLC шириной 6,2 мм. Ответная часть разъема кабеля позволяет подсоединяться к распределительной системы программируемого контроллера. Логика формирования сигнала: с коммутируемым положительным или отрицательным полюсом.
PT 2-PE
Модуль защиты от импульсных перенапряжений
Модуль PT 2 предназначен для схем защиты от перенапряжений сетей электропитания приборов со встроенным идикатором неисправности. Номинальное напряжение: 230 В AC V.
CABLE-D25SUB
кабель
Подготовленный экранированный круглый кабель с 25-контактным гнездовым и штыревым разъемом D-SUB, длина кабеля: 0,5 м
