Решения компании для нефтегазовой отрасли ЗАО «ЭлеСи»

Заказчик: ОАО «АК «Транснефть», ОАО «АК «Транснефтепродукт», ОАО НК «Лукойл», ОАО «ТНК-ВР Холдинг».

Системный интегратор: ЗАО «ЭлеСи».

Компания «ЭлеСи» проектирует, производит и внедряет системы автоматики и телемеханики, локальных и территориально распределенных промышленных объектов. Производственные мощности и квалифицированные специалисты компании «ЭлеСи» позволяют быстро и качественно выполнить проект любого объема. Система менеджмента качества, сертифицированная по стандарту BS EN ISO 9001:2000, гарантирует выполнение обязательств точно в срок и с безупречным качеством.

Холдинг «ЭлеСи» — это Научно-Исследовательский Проектный Институт, НИИ «Электронных Систем», Инжиниринговая компания, Завод Приборов и Средств автоматизации, Завод Металлоконструкций.

Решения

Системы автоматики и телемеханики, предназначенные для контроля, сбора и передачи информации о состоянии технологического объекта, а также дистанционное управление оборудованием. Возможна организация многоуровневых систем автоматики и единого информационного пространства территориально распределенных объектов в составе АСУ ТП и АСУ П на основе программного пакета InfinitySuite.

Среди наиболее значимых проектов ЗАО «ЭлеСи»: комплексы телемеханики для нефтепродуктопроводов, системы автоматики нефтеперекачивающих станций, система диспетчерского контроля и управления (СДКУ) ОАО «АК «Транснефть».

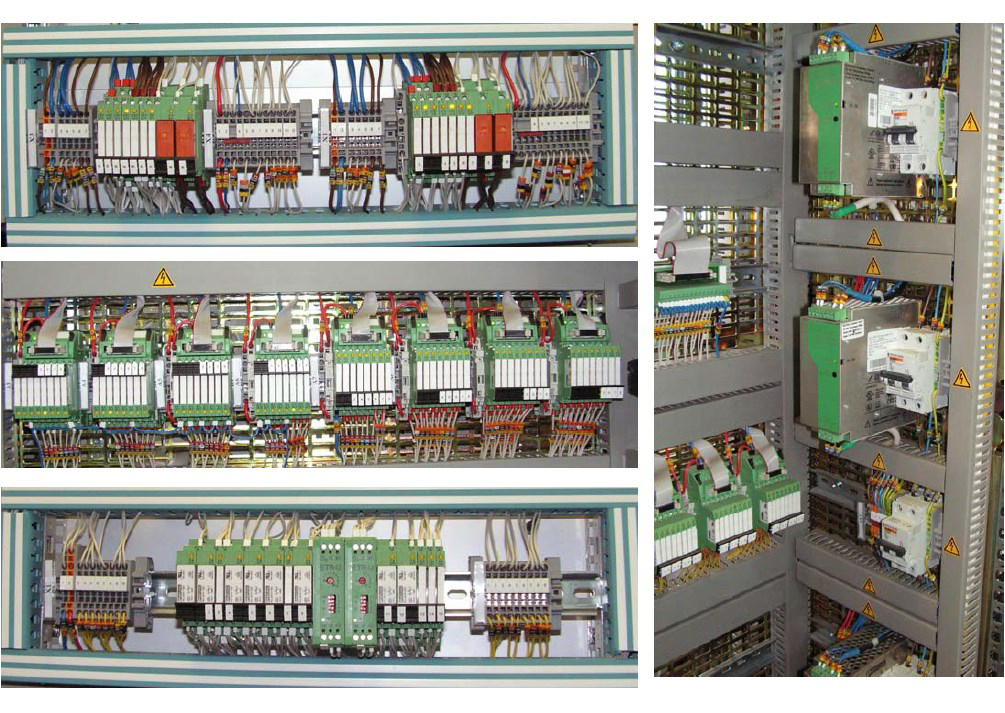

Шкафы линейной телемеханики в СДКУ

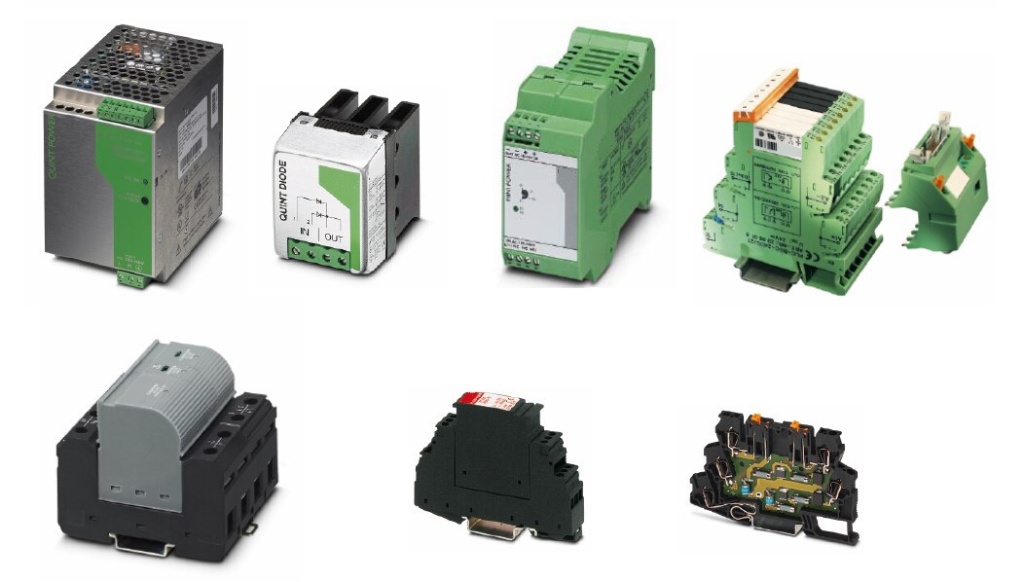

Основные характеристики:

Источник питания
QUINT-PS-100-240AC/24DC/10
Однофазный импульсный источник питания с выходными напряжением 24 V DC и током 10 А устойчив к пропаданию питающей сети на 20 мс, имеет расширенный диапазон входного напряжения и технологию POWER BOOST
Устройство защиты от импульсных перенапряжений
PT 2-PE/S-230AC
Предназначено для защиты входов питания конечного оборудования (Класс III МЭК 61643-1). Имеется светодиодная индикация и возможность удалённого мониторинга состояния устройства. Uном 230 V DC. Устройство выполнено в виде базовой клеммы и сменного модуля с элементами защиты
Устройство защиты от импульсных перенапряжений
TT-ST-M-2-PE-24 AC
Предназначено для защиты измерительных цепей (датчиков, входов контроллера). Устройство выполнено в виде клеммы, устанавливаемой на DIN-рейку 35/7.5, с пружинными зажимами. Ширина 6,2 мм. Имеется возможность коммутации с помощью ножевых размыкателей. Uном 24 V DC
Модуль
PLC-RSP- 24DC/21HC
Модуль PLC с реле, обеспечивающей надежную работу при повышенных токах нагрузки, напряжение катушки 24 V DC
Модуль
PLC-OSP-230UC/24DC/2
Модуль PLC с оптопарой, напряжение катушки 230 V AC/220 V DC , напряжение на выходе: 3 - 33 V DC / 3 A
Клеммный блок
STS 2,5-TWIN (или BU или PE)
Многоконтактные клеммные блоки со сдвоенными пружинными контактами, сечение: 0,08 - 2,5 мм², ширина: 5,2 мм.
