Автоматическая система пожарной сигнализации, контроля загазованности и пожаротушения установки комплексной подготовки газа УКПГ «Ямбургского газоконденсатного месторождения» (ЯГКМ)

Заказчик: ОАО «Газпром».

Системный интегратор: ЗАО «Спецпожинжиниринг».

Система управления: контроллеры систем пожарной автоматики «СПАРК» и «СПАРК-S» обеспечивают сбор информации от пожарных извещателей, датчиков давления, концевых выключателей, датчиков контроля загазованности, ее обработку по заданным алгоритмам с автоматической выдачей команд управления на включение средств оповещения; включение (отключение) технологического оборудования (вентиляции, газоперекачивающих агрегатов и др.); пуском установок пожаротушения.

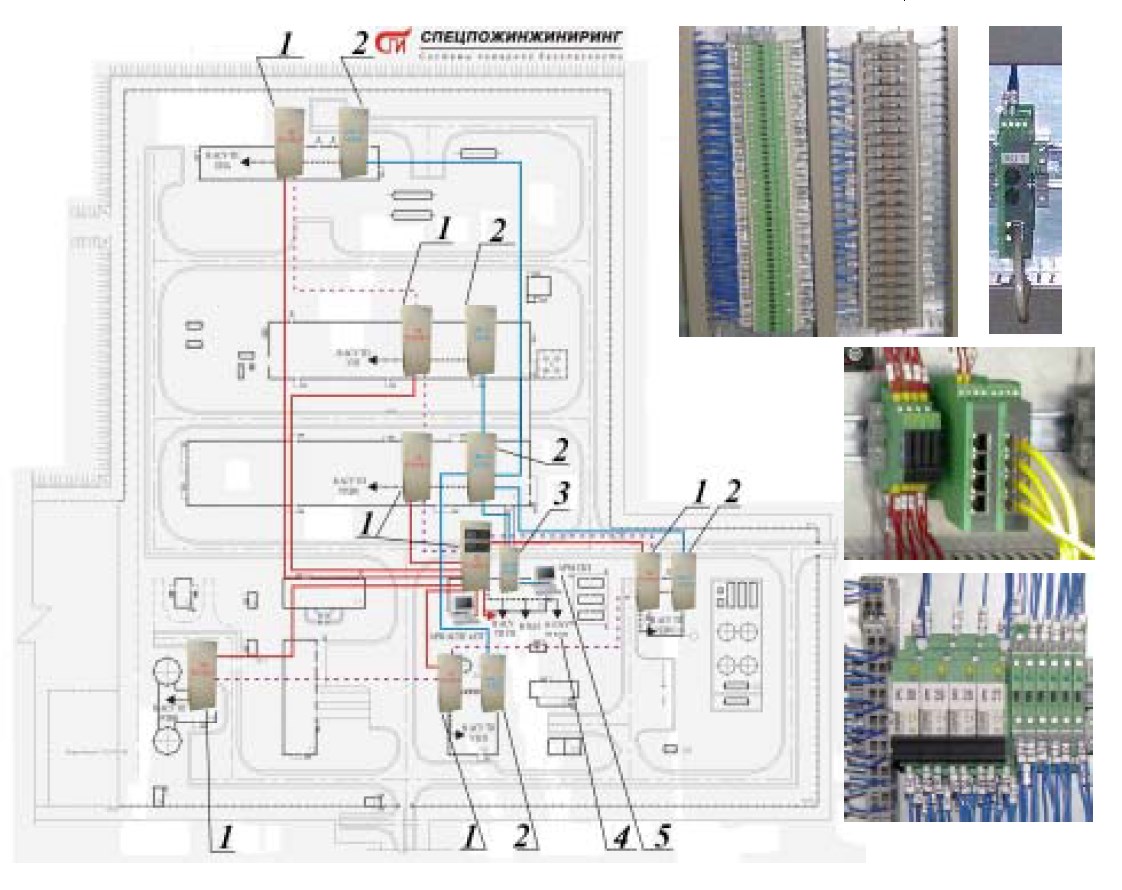

Структурная схема автоматической системы пожарной сигнализации, контроля загазованности и пожаротушения установки комплексной подготовки газа УКПГ «Ямбургского газоконденсатного месторождения» (ЯГКМ).

1 - программируемый пожарный контроллер СПАРК-S;

2 - программируемый контроллер контроля загазованности и управления вентиляцией;

3 - шкаф связи;

4 - система оповещения и управления эвакуацией;

5 - автоматизированное рабочее место автоматической системы пожарной сигнализации и пожаротушения и автоматизированное рабочее место системы контроля загазованности.
