Система линейной телемеханики газопроводов на базе СТН-3000

Заказчик: ОАО «Газпром»

Системный интегратор: ЗАО «АТЛАНТИКТРАНСГАЗСИСТЕМА»

Заказчик: ОАО «Газпром»

ОАО «Газпром» — глобальная энергетическая компания. Основные направления деятельности — геологоразведка, добыча, транспортировка, хранение, переработка и реализация газа, газового конденсата и нефти, реализация газа в качестве моторного топлива, а также производство и сбыт тепло- и электроэнергии. Компания входит в пятерку крупнейших производителей нефти в РФ, а также является крупнейшим владельцем генерирующих активов на ее территории. Их суммарная установленная мощность составляет 17% от общей установленной мощности российской энергосистемы.

Системный интегратор: ЗАО «АТЛАНТИКТРАНСГАЗСИСТЕМА»

Сферой деятельности АТГС является комплексная автоматизация предприятий газовой и нефтяной промышленности, сетей тепло-, водо- и газоснабжения, систем электроснабжения и других производств с непрерывным технологическим циклом. АТГС выполняет полный комплекс работ от предварительного обследования и проектирования до ввода систем в эксплуатацию, включая:

• Исследовательские и проектные работы, проектную привязку объекта.
• Разработку прикладного программного и информационного обеспечения.
• Разработку и производство контролируемых пунктов (КП) телемеханики и шкафов автоматики.
• Комплектную поставку программно-технических комплексов (ПТК) (средств телемеханики и автоматики, вычислительной техники и связи, датчиков, блок-боксов, системного и прикладного программного обеспечения).
• Настройку систем на полигоне и заводские испытания.
• Монтаж, и пуско-наладку и сдачу систем «под ключ».
• Обучение персонала, гарантийное и послегарантийное обслуживание.

Применение СТН-3000

СТН-3000 производства ЗАО «АтлантикТрансгазСистема» является современной системой, которая предназначена для автоматизированного управления распределенными технологическими объектами.

Прежде всего, это объекты трубопроводного транспорта, добычи, хранения и распределения природного газа, нефти и нефтепродуктов. Разработанная в середине 90-х годов, СТН-3000 в настоящее время наибольшую известность получила на добывающих и транспортных предприятиях ОАО «Газпром», где она широко используется для автоматизации газопроводов, газораспределительных (ГРС) и газоизмерительных (ГИС) станций, кустов газовых скважин и станций подземного хранения газа (СПХГ).

Решения АТГС интегрируют КП телемеханики линейной части, ЭХЗ и САУ ГРС в единую систему с единым каналом передачи данных и единым входом в АСУ ТП Заказчика.

Данный подход позволяет применять единую систему связи, единый концентратор (ЦКИ) и единый резервный АРМ телемеханики, что существенно экономит затраты на реализацию и упрощает и сопровождение самой системы.

КП телемеханики, оснащенный мощным контроллером, обладает высокой функциональностью, надежен в работе и характеризуется низким энергопотреблением. Как система в целом, так и её компоненты обладают модульной структурой, созданные с их применением системы легко расширяемы (без останова контроля над объектом и без потери разработанных ранее приложений).

Структура и основные компоненты СТН-3000

СТН-3000 представляет собою многоуровневую иерархическую распределенную систему управления, структура которой определяется структурой объекта управления. Общий вариант структуры СТН-3000 показан на рисунке 1.

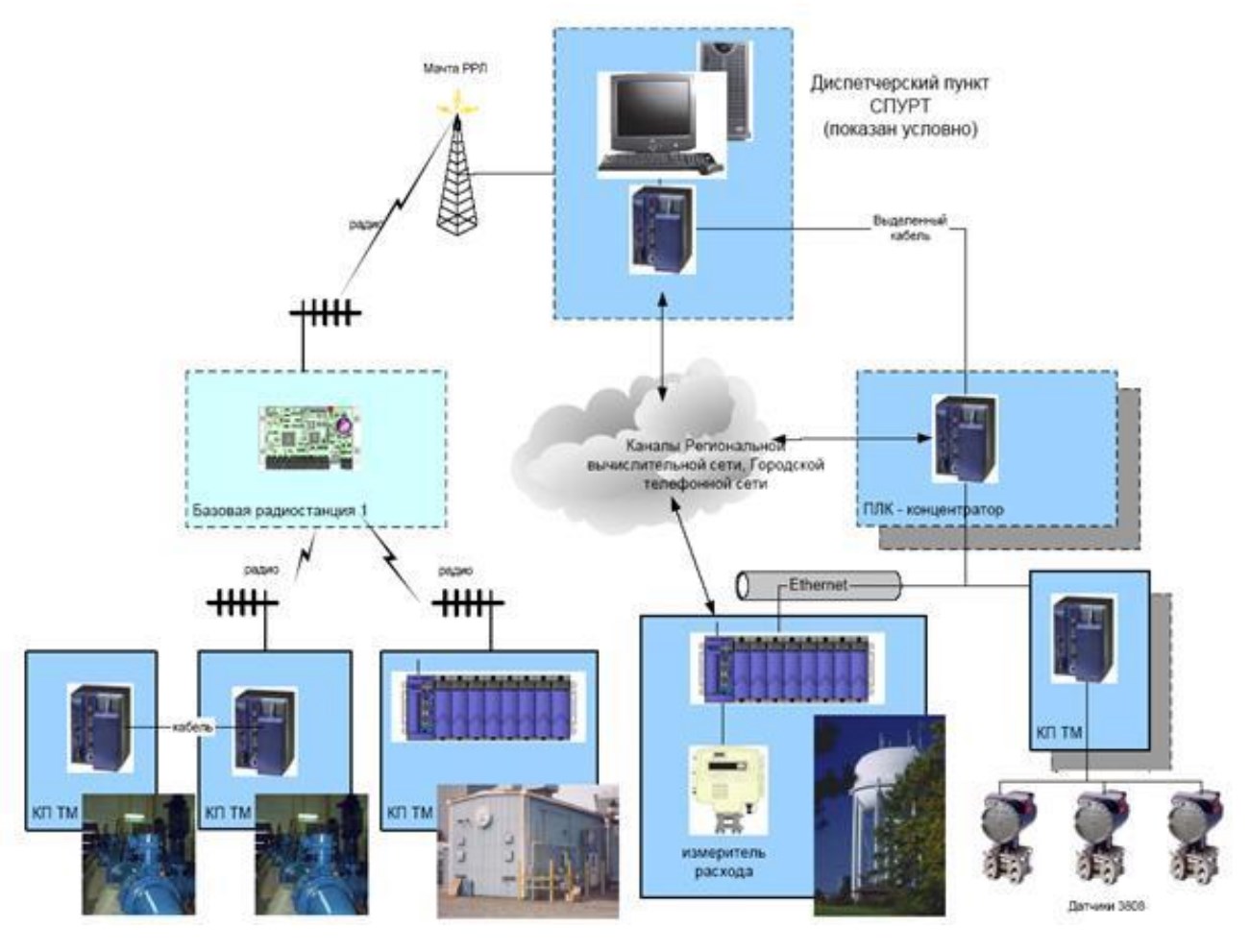

Рис.1 Структура КП СТН-3000

Система обеспечивает в реальном масштабе времени следующие основные функции:

• сбор, передачу, прием данных с объектов (текущих параметров, сообщений телесигнализации, команд телеуправления и телерегулирования, интегральных значений параметров);
• анализ полученных данных и проверку их достоверности;
• отображение результатов анализа и контроля (в виде текста на технологических схемах и в таблицах, графиков, цветовой и звуковой сигнализации);
• проведение в реальном времени необходимых расчетов и диагностики технологического и сетевого оборудования;
• прямое управление объектом с обеспечением передачи и выполнения команд;
• «дружественный» диалог с пользователем при выполнении всех указанных действий.

Функции, выполняемые контролируемыми пунктами, постоянно расширяются. Стандартный контролируемый пункт СТН-3000 в дополнение к «классическим» функциям системы телемеханики обеспечивает управление технологическим оборудованием по сложным алгоритмам, регулирование технологическим оборудованием, в том числе ПИД-регулирование, управление системой коррозионной защиты трубопровода, охранную сигнализацию объекта (в некоторых случаях даже функции видеонаблюдения), глубокую самодиагностику, ведение архивов событий и многое другое.

Перечень используемого оборудования

Защита от импульсных перенапряжений сигнальных цепей:

TT-2/2-M-24DC, LIT 4-24

Компактные УЗИП – защитные схемы размещены в клеммах шириной 6,2 мм, позволяют защищать до четырех сигнальных проводников, возможно использование во взрывоопасных приложениях (LIT 4-24). Соответствуют классам испытаний согласно МЭК С1, C2, C3, D1. Заявленные характеристики подтверждены независимыми испытаниями KEMA.

Защита от импульсных перенапряжений канала передачи данных:

PT 5-HF-12 DC, MT-RS485

УЗИП для защиты последовательных интерфейсов передачи данных, имеют штекерную конструкцию, которая обеспечивает быструю замену и возможность проверки защитной схемы без изменения общего импеданса цепи.

Защита от импульсных перенапряжений цепей питания:

PT 2-PE/S-230AC, PT 2-PE/S-120AC, PT 2-PE/S- 24AC

УЗИП класса 3 штекерной конструкции с дистанционным контролем состояния и возможностью быстрой замены неисправного штекера обеспечивают надежную защиту чувствительного оборудования.

FLT-CP-2C-350

УЗИП с двумя независимыми ступенями защиты в одном корпусе (класс защиты 1+2) обеспечивают защиту от мощных грозовых и коммутационных импульсных перенапряжений, и наименьший стресс для компонентов защищаемой системы. Высокая устойчивость к импульсным токам (25 кА 10/350 мкс на полюс), работа при длительном превышении рабочего напряжения до 350 В с сохранением заявленных характеристик.

Система питания с селективной защитой вторичных цепей от перегрузок и К.З.:

QUINT-PS/ 1AC/12, QUINT-PS/ 1AC/24

Источники питания с выходным напряжением 12 и 24 VDC. Имеют расширенный диапазон входных напряжений 85-264 V AC или 90-350 V DC, обеспечивают требуемую мощность даже при продолжительной 50% перегрузке.

TMC 1 M1 100…

Автоматы с тепловыми и электромагнитными расцепителями полуинертного типа с дистанционной сигнализацией состояния (1 замыкающий контакт и 1 размыкающий контакт).

Релейные модули:

PLC-RSC- 24DC/21

Релейная система PLC обеспечивает надежный интерфейс между системой управления и периферийными устройствами. Их чрезвычайно компактная конструкция позволяет обеспечить высокую плотность монтажа, а широкий ассортимент принадлежностей и системные кабели обеспечивают простую и быструю сборку и ввод в эксплуатацию.

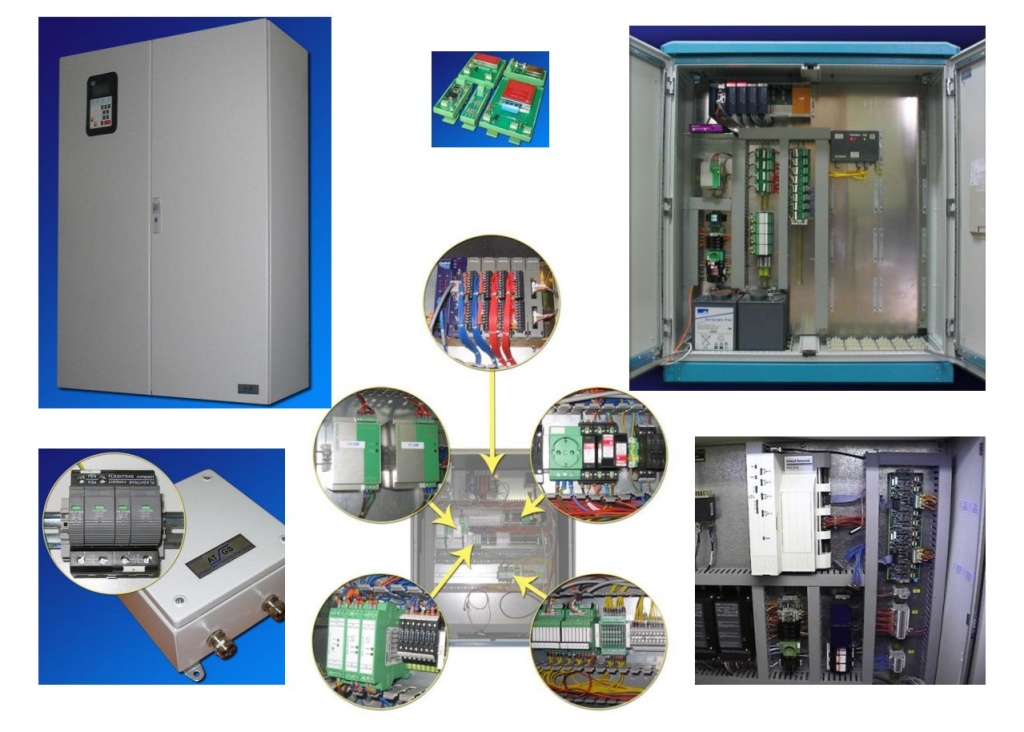

Рис.2 Конструктивное исполнение КП СТН-3000

Преимущества от внедрения оборудования

Компания АТГС разработала и внедрила в нефтегазовую отрасль более 100 систем телемеханики различной сложности на базе программно-технических комплексов СТН-3000. Компоненты используются в данных системах более 10 лет. Надежность защитных устройств, систем электропитания, реле и клеммных соединителей позволяет обеспечить такие требования к этим системам, как устойчивость к суровым климатическим условиям, устойчивость к различным электромагнитным воздействиям, возможность дистанционной диагностики состояния компонентов и быстрой замены неисправных компонентов, благодаря чему системы требуют минимального обслуживания.
