Станция телемеханики нового поколения на базе контроллера

Заказчик: ОАО «Газпромнефть».
Системный интегратор: ООО «ПКБ АСУ-нефть» (г. Тюмень).

Производитель

Компания «ПКБ АСУ-нефть» – одна из ведущих российских компаний-разработчиков автоматизированных систем управления для нефтедобывающего производства. Имея соответствующие лицензии и свидетельства, компания «ПКБ АСУ-нефть» осуществляет весь спектр услуг по проектированию, изготовлению, поставке, монтажу, наладке, гарантийному обслуживанию и сопровождению автоматизированных систем управления технологическими процессами объектов нефтедобычи, подготовки и транспортировки нефти и газа, создаваемыми на базе оборудования ведущих мировых производителей средств автоматизации и программного обеспечения.

Задача

Компания имеет многолетний опыт разработки, производства, монтажа и наладки станций управления систем телемеханики (СУ СТМ). В настоящее время произведено более 3000 СУ СТМ для самых различных задач. Появление новых требований и задач со стороны нефтедобывающих компаний, новые финансово-экономические условия, техническое развитие вычислительной техники, средств измерения, оборудования связи и коммутации приводят к обновлению линейки выпускаемого оборудования, в том числе и СУ СТМ. Так же существует необходимость замены изношенного оборудования на объектах с уже низкой эффективностью и, как следствие, низким бюджетом, здесь важным критерием является гибкость решения и его низкая цена, имеющиеся предложения не удовлетворяли данному условию. Портфель решений компании «ПКБ АСУ-нефть» в области систем телемеханики пополнился изделием – СУ СТМ на компонентах.

Решение

СУ СТМ предназначена для построения системы телемеханики нефтяного или газового промысла и выполняет функции сбора, передачи информации с технологического оборудования на верхний уровень системы ТМ, управления технологическим оборудованием в автоматическом режиме или по команде с верхнего уровня.

Среди основных преимуществ СУ СТМ на базе контроллера:

• Истинное немецкое качество комплектующих.
• Двойное тестирование компонентов и станции в целом.
• Конкурентоспособная цена.
• Простота монтажа за счет пружинной технологии соединения проводников COMBICON.
• Простота конфигурирования и диагностики.
• Максимальная гибкость – возможность расширения модулями InLine.

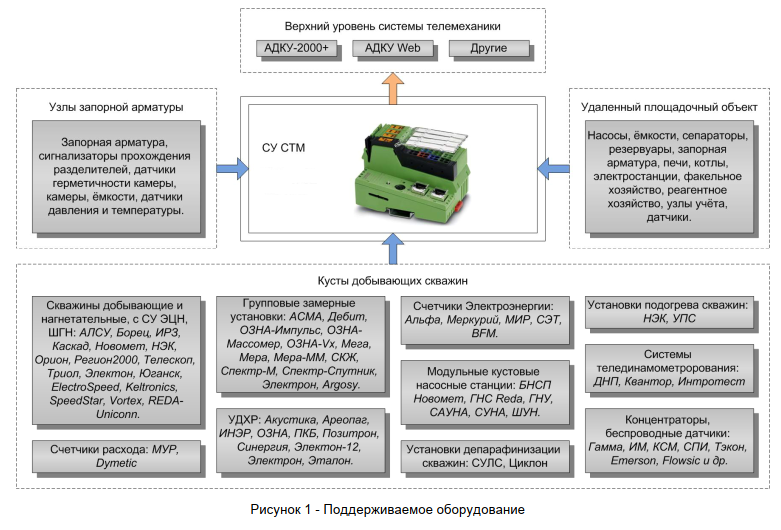

• Поддержка большого парка агрегатных контроллеров, устройств и оборудования.

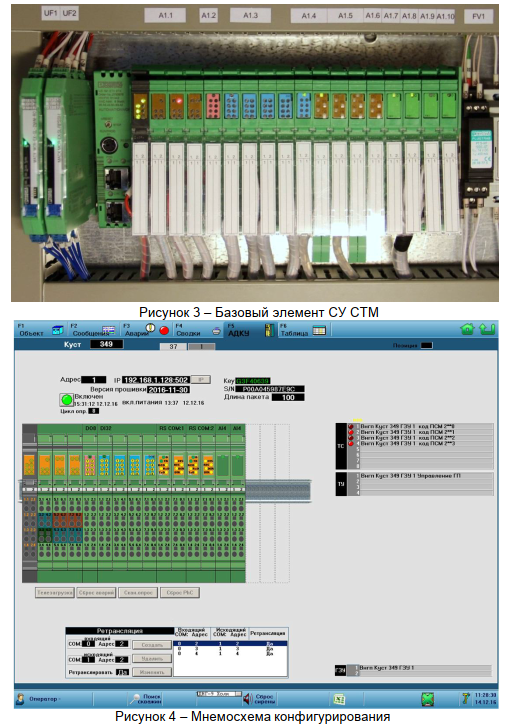

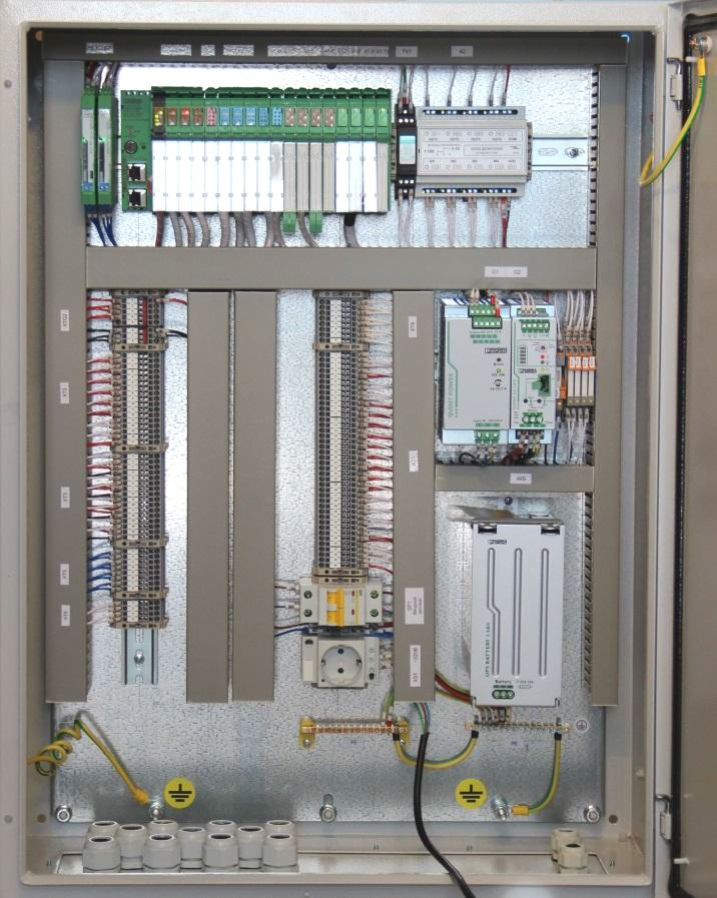

• Компактные размеры модулей ввода/вывода позволяют сохранить пространство в шкафу управления, а также обеспечивают заменяемость устаревших контроллеров других типов без демонтажа шкафа управления.
• Оперативная техническая поддержка.

Поддерживаемые системы связи: GSM, GPRS, WiFi, WiMAX, Motorola CANOPY, УКВ, ADSL, выделенные линии и оптоволоконные каналы.

Программное обеспечение контроллера позволяет наращивать, включать, либо исключать различные функции. Мощные ресурсы контроллеров позволяют реализовать станцию управления, совмещающую в себе КП телемеханики и функции управления ГЗУ в одном контроллере.

Из функциональных блоков можно выделить следующие:

• Модуль сканирования телесостояний.
• Модуль текущих телеизмерений с постоянным контролем величины отклонения, предельных значений и обрыва датчика.
• Модуль интегральных телеизмерений, для выдачи мгновенных и накопленных значений расхода за заданный промежуток времени.

• Модуль управления групповыми замерными установками (до 2-х установок).
• Нижний уровень клиента Modbus, с постоянным контролем состояния связи, важных телесостояний, контролем величины отклонения и предельных значений телеизмерений.
• Модуль организации ретрансляции.
• Блок контуров управления, позволяющий управлять запорной арматурой, подпорным насосом, насосом откачки, нагревателем, вентиляцией загазованности, резервным оборудованием, поддержка импульсного, потенциального и периодического режима управления, формирование аварий управления.
• Модуль самодиагностики.
• Модуль формирования буфера передачи.

Программное обеспечение станции реализовано по модульному принципу, может поставляться в различных комбинациях и допускает удаленную загрузку прикладных программ.

Доступен встроенный свободно программируемый веб-сервер для визуализации при помощи ПО WebVisit. Для простого ввода в эксплуатацию – универсальная программа Connect+.

Более детальная настройка параметров и программирование контроллеров осуществляется в поддерживающем стандарты МЭК 61131 программном обеспечении PC WORX, бесплатная версия EXPRESS доступна для загрузки через Интернет.

Право на использование программного обеспечения станции защищено лицензией.

Преимущество данного решения

В настоящий время проведены испытания СУ СТМ на базе контроллера на объектах «Газпром нефть». Превосходное качество сборки и комплектующих станций телемеханики предопределяет выбор заказчика в пользупродукции ООО «ПКБ АСУ-нефть».

Решающими факторами для применения оборудования  является не только соотношение «цена - качество» предлагаемых решений, но и наличие необходимых сертификатов и исключительно надежные и высококачественные компоненты, а также гарантированная высококвалифицированная поддержка и надежность поставок. Также немаловажным фактором столь тесного сотрудничества с компанией является широта линейки продукции данного производителя.
