Система управления задвижками

Заказчик: Славянский битумный завод, г. Славянск-на-Кубани
Системный интегратор: ООО «Тигрус», г. Краснодар.

Исполнительных механизмов на весь комплекс: 90.
Исполнительные механизмы: задвижки.
«ТОМПРИН» и «ГУСАР».
Связь: Profibus.

Системный интегратор

Инжиниринговая компания «Тигрус» основана в 2001 году на базе монтажноналадочного управления ЗАО КФ «Оргпищепром» и работает в области комплексной автоматизация систем управления технологическими процессами (АСУТП).

Проект

референс

Система предназначена для управления электроприводами задвижек, входящими в состав систем противопожарной или противоаварийной защиты объекта

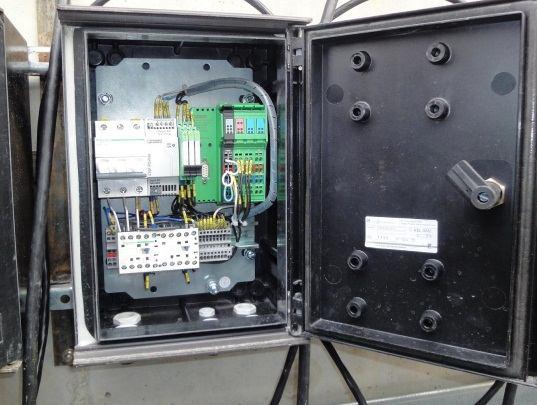

Устройства автоматики и коммутации, размещенные в шкафу АСУТП, обеспечивают защиту от перегрузок и токов коротких замыканий, а также автоматическое управление эл. двигателем и выдачей сигналов о состоянии эл. задвижки в систему контроля и управления АСУТП по сети PROFIBUS.

Использованное оборудование Phoenix Contact

референс

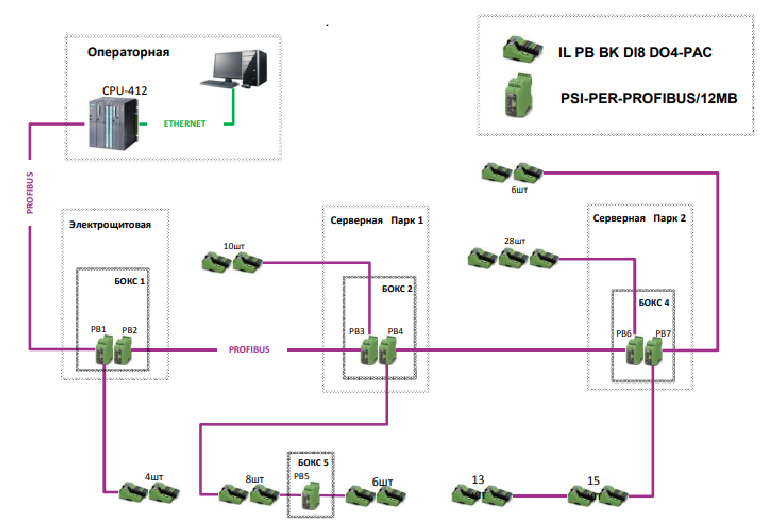

Для удаленного управления задвижками распложенными по всей территории цеха используются удаленные станции ввода-вывода Phoenix Contact IL PB BK DI8 DO4-PAC, 90 шт. Для разделения сети на отдельные сегменты установлены Profibus-репитеры PSI-PER-PROFIBUS/12MB. Управление осуществляется контроллером Siemens Simatic S7-400 установленным в операторской станции.

Эффект от внедрения системы

Управление задвижками по полевой сети Profibus позволило существенно снизить расходы на кабельную продукцию. При среднем расстоянии до операторской L=300 м., применение сети позволило уменьшить расход контрольного кабеля на 50000 м., а так же трудозатраты по изготовлению кабельных трасс, укладки и подключению кабеля.

Оборудование Phoenix Contact продемонстрировало высокую надежность при эксплуатации.
