Радиосистема контроля положения кареток

Заказчик: Вагоно-ремонтное предприятие, г. Невинномысск.

Исполнитель: ООО «ПромТехХолдинг», г. Новомосковск.

Задача

ВРП г. Невинномысск (Вагоно-ремонтное предприятие) осуществляет деятельность по ремонту и техническому обслуживанию железнодорожного подвижного грузового состава. На данном предприятии сдан в эксплуатацию тяговый конвейер для подачи вагонов в депо на места ремонта. Для осуществления безопасной работы необходимо осуществлять постоянный контроль положения двух кареток. Важным критерием при проектировании являются монтажные работы, связанные с прокладкой кабеля к управляющим контроллерам.

Решение

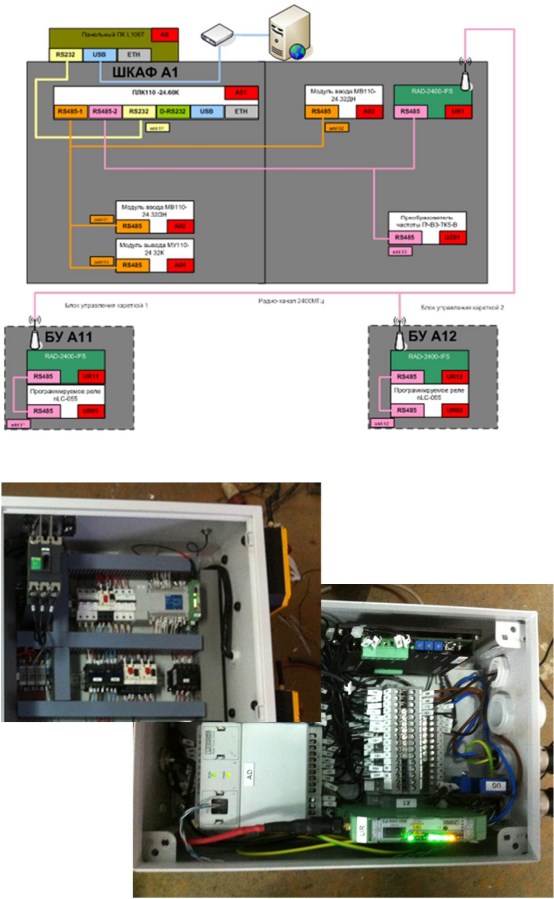

Для управления захватами каретки конвейера на Вагоно-ремонтном предприятии принято решение об использовании передачи данных по радиоканалу с помощью оборудования компании. Радиосвязь устанавливалась между шкафом управления А1 и блоками управления А11 и А12. Управление каретками в блоках А11 и А12 осуществляется при помощи программируемых реле nLC-055. Блоки управления находятся на подвижном элементе конвейера (средняя скорость перемещения 1-2 км/ч). Удаленность блоков управления от шкафа управления может достигать до 70 метров . Сложность испытаний радиосвязи заключалась в том ,что блоки управления находятся под вагонами и за стенами здания депо.

При максимально возможном удалении блока управления (70 метров за стеной депо под вагонами ) уровень сигнала на модулях RAD 2400 уменьшился всего на одно деление светового индикатора.

Перечень используемого оборудования

Артикул Обозначение Наименование Кол-во
2901541 RAD-2400-IFS Радиоприемопередатчик 2400 МГц с 2-проводным интерфейсом RS-232, RS-485 3
2866705 QUINT-PS/3AC/24DC/10 Блок питания 3
2701408 ANT-OMNI-2459-02 Ненаправленная антенна, 2,4 ГГц 1
2701402 RAD-PIG-EF316-NRSMA Антенный кабель, длина 0.5 м 1
2885867 RAD-ISM-2400-ANTVAN-3-0-SMA Ненаправленная антенна, 2,4 ГГц 2
2700486 NLC-055-012D-08I04QRD-05A Программируемое реле 2

Преимущества

Благодаря установленному радиоканалу передачи данных компания «ВРП г. Невинномысск» получила возможность постоянного контроля положения каретки в режиме online, что позволило избежать трудоемкой работы по прокладке кабельных трасс в работающем круглосуточно производственном цехе. К преимуществам радиомодуля RAD-2400-IFS перед ближайшими аналогами следует отнести:

  • стабильность передачи данных;
  • восстановление данных после отключения электропитания;
  • удобная и информативная индикация;
  • простота настройки.
