Заказчик: ОАО «Восточный Порт»
Системный интегратор: ЗАО «АСК», www.asc-ural.ru
Инженерно-техническое предприятие «Автоматизированные системы и комплексы» (АСК) (г. Екатеринбург) одно из самых крупных в России предприятий в области комплексной автоматизации технологических процессов в различных областях производства с применением современных средств автоматизации и цифровых систем управления электроприводами. Сегодня в АСК работают более 180 квалифицированных специалистов в области электропривода и комплексной автоматизации производственных процессов. Предприятие специализируется в различных промышленных областях в том числе: металлургическая промышленность, производство строительных материалов, транспорт, пищевая промышленность.

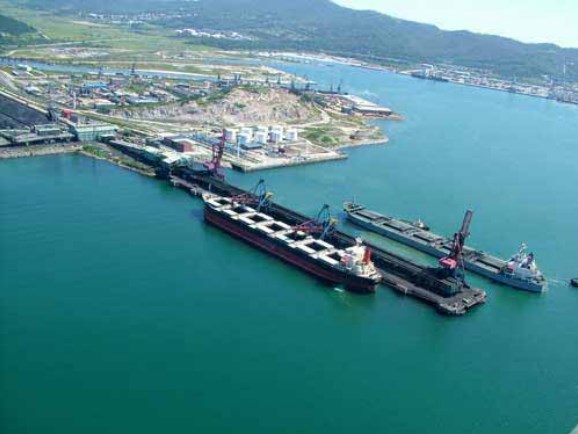

Восточный Порт - один из крупнейших портов Дальнего Востока России. По объемам обрабатываемых грузов он стоит на третьем месте после портов СанктПетербург и Новороссийск, а по навалу выходит на вторую позицию. Восточный Порт расположен на юге Приморского края в незамерзающей глубоководной бухте Врангеля с природными глубинами, достигающими на фарватере от 20 до 22 метров, благодаря чему в порт круглый год могут заходить суда водоизмещением до 130 тысяч тонн.
В 2004-2005 годах предприятием АСК были выполнены работы по замене устаревшего релейноконтакторного оборудования на новую информационно-управляющую систему. Дополнительно в 2005 году произведена модернизация системы управления реклаймеров №2 и №3 и создана система противостолкновения перегрузочных машин с помощью датчиков абсолютного положения и дистанционной радиосвязи. Обмен данными между контроллерами реклаймеров и центральным контроллером выполнен по сети PROFIBUS через радиомодемное соединение.
При модернизации системы управления углеперегрузочными механизмами порта "Восточный" специалистами АСК впервые были применены клеммы быстрого монтажа QTC и интерфейсные реле типа PLC-RSP 230 UC121.

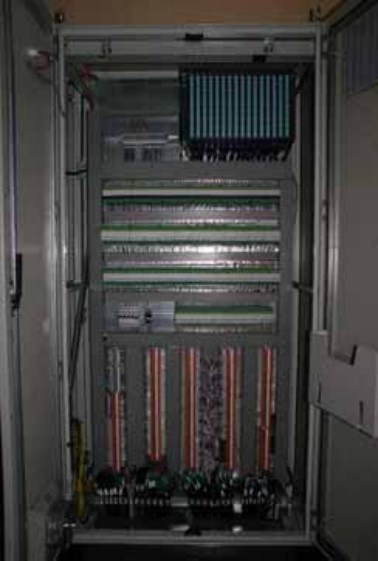

Клеммы применялись для монтажа цепей ввода/вывода контроллера и выходных интерфейсных реле.
Применение клемм быстрого монтажа позволило произвести перемонтаж системы управления в минимальные сроки без остановки работы угольного терминала. Применение традиционных технологий винтовых клемм потребовало бы дополнительно до пяти рабочих дней. Клеммы позволяют коммутировать различные виды проводов - одно и многожильных сечением от 0,25 до 1,5 мм2. Несмотря на значительное количество связей (более 2000 проводов) потери контактов в клеммах не было.

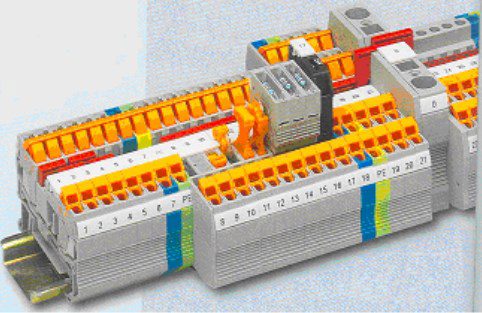

QTС Quickon - система быстрого подключения
Серия Quickon-QT - клеммы с поворотным механизмом подключения типа IDC. По сравнению с применявшимся до настоящего времени винтовыми и пружинными клеммами, экономия времени при переходе на технологию быстрого подключения QUICKON составила 60% и более - на всём участке от датчика до системы управления.

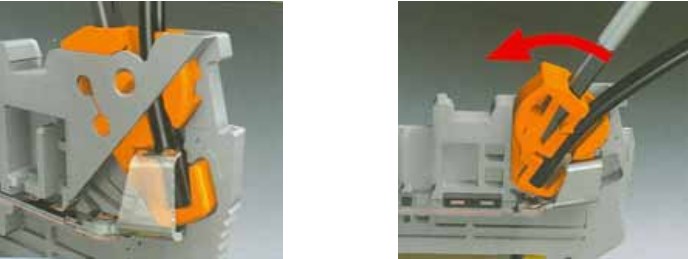

Подключение проводов сечением от 0,25 до 2,5 мм2 для силы тока 24 А осуществляется при помощи патентованного режущего контакта. Благодаря использованию высококачественных сплавов и механизмов положения коммутирующих элементов обеспечивается надёжность электрического соединения.
При технологии быстрого подключения QUICKON отпадает необходимость в зачистке проводов и защите стыков. Необходимо только обрезать провод и мгновенно происходит соединение.
Компания активно сотрудничает в России с такими компаниями интеграторами АСУТП, как: Yokogawa Electric Corporation, Emerson, Honeywell и ряд других компаний.
