Автоматизированная система управления водоснабжением и водоотведением, г. Владивосток

Заказчик: ООО «Водоканал», г. Владивосток.
Системный интегратор: ООО «Континент-Тау», г. Хабаровск.

Системный интегратор

Сферой деятельности компании является комплексная автоматизация промышленных предприятий, сетей тепло-, водо-, и газоснабжения, энергораспределительных систем и других производств с непрерывным технологическим циклом. «Континент-Тау» реализует все этапы создания автоматизированных систем управления технологическими процессами: проектирование, поставку программно-технических средств, инжиниринг, разработку прикладного программного обеспечения, шеф-монтаж, наладку и ввод в эксплуатацию, обучение персонала, а также гарантийное и послегарантийное обслуживание внедренных систем.

Система управления

Автоматизированная система управления водоснабжением и водоотведением г. Владивостока предназначена для:

• Поддержания необходимого давления на выходе к потребителю.
• Контроля за состоянием насосов и задвижек.
• Контроля сухого хода.
• Контроля тока двигателей.
• Контроля расхода воды.
• Контроля уровней емкостей.
• Контроля давления на всасе и напоре.
• Удаленного управления задвижками и насосами.
• Охранно-пожарной сигнализации.
• Контроля системы питания технологического оборудования.
• Вывода информации в виде мнемосхем и графиков.
• Вывода аварийных сообщений на ПК и принтер.
• Архивирования аварийных сообщений.
• Архивирования значений технологических параметров.
• Звукового и светового оповещения.

Структура системы управления

Решения

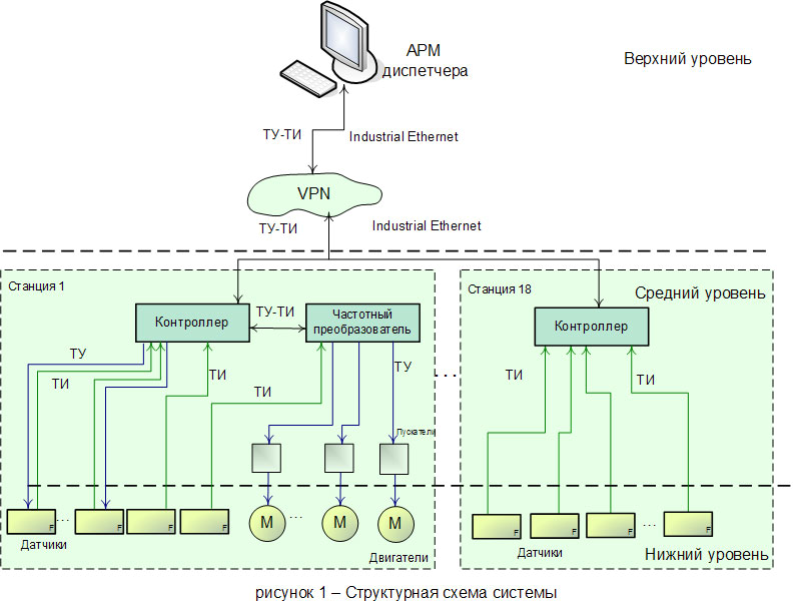

Автоматизированная система управления водоснабжением и водоотведением г. Владивостока имеет 3х-уровневую иерархическую структуру.

Нижний (физический) уровень включается в себя различные датчики и силовую часть.

Средний уровень реализован на базе контроллера ILC 350 ETH с необходимыми аналоговыми и дискретными модулями и на некоторых станциях преобразователями частоты. Контроллер выполняет функции сбора первичной информации и ее обработки (ТИ), выдачи команд управления исполнительным механизмам в автоматическом режиме или дистанционно, по команде из диспетчерской (ТУ). Преобразователь частоты используется для каскадного запуска двигателей на станции и ПИД - регулирования. Связь между контролером и датчиками, а также, между преобразователем и контроллером осуществляется электрически. Информация с контроллеров разных насосных станций поступает на VPN и далее передается на АРМ диспетчера. Одновременно с диспетчерской сигналы телеуправления поступают на контроллеры.

Верхний уровень системы представляется собой автоматизированное рабочие место диспетчера: решает задачи наблюдения и управления всей системы в целом.

В состав оборудования диспетчерской входят:

• две операторских станции;
• сервер WinCC (Siemens) и сервер;
• главный щит управления.

В результате создания АСУ ТП было достигнуто сокращение затрат на электроэнергию до 20% с каждой станции. А также повышение надежности системы и предотвращение аварийных ситуаций, вызванных пропаданием давления в подающем трубопроводе (сухой ход), за счет автоматического останова насосов и своевременного уведомления диспетчерской службы. Это позволило сэкономить средства на ремонт действующего или покупку нового оборудования. Удаленное управление позволило достигнуть оперативности в принятии решений. А своевременное получение технологических данных позволило быстрее вносить коррективы в технологический процесс.

Кол-во автоматизированных объектов: 5.
Кол-во контролируемых параметров: 284 (на 2008 г.).

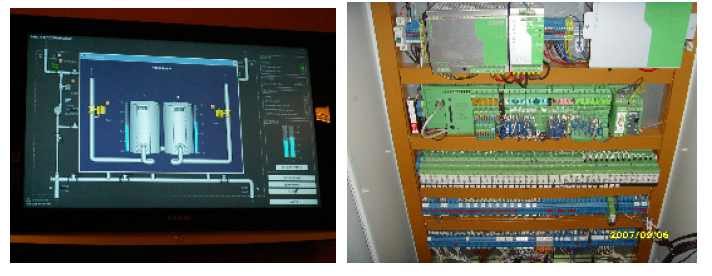

Фотографии, примененных изделий

Основные характеристики

ILC 350 ETH Контроллер	Контроллер Inline с Ethernet-интерфейсом для сопряжения с другими устройствами управлениями или системами, поддержка языков программирования согласно МЭК 61131-3, в комплекте с принадлежностями (соединительный штекер и держатель маркировки).
IB IL 24 DI 4-PAC Модуль ввода/вывода	Клеммный модуль дискретного ввода Inline, в комплекте с принадлежностями (соединительный штекер и маркировочные полосы), 4 входа, 24 В постоян. тока, 3-проводная схема подключения
IB IL 24 DI 16-PAC Модуль ввода/вывода	Клеммный модуль дискретного ввода Inline, в комплекте с принадлежностями (соединительный штекер и маркировочные полосы), 16 входов, 24 В постоян. тока, 2-, 3-проводная схема подключения.
IB IL 24 DO 8-PAC Модуль ввода/вывода	Клеммный модуль дискретного вывода Inline, в комплекте с принадлежностями (соединительный штекер и маркировочные полосы), 8 выходов, 24 В постоян. тока, 500 мА, 4-проводная схема подключения.
IB IL AI 8/IS-PAC Модуль ввода/вывода	Клеммный модуль аналогового ввода Inline, в комплекте с принадлежностями (соединительный штекер и держатели для маркировки), 8 входов, 0 - 20 мА, 4 - 20 мА, 0 - 40 мА, ±20 мА, ±40 мА, 2-, 3-проводная схема подключения.
IB IL PD 24V-PAC Модуль ввода/вывода	Клеммный модуль для распределения потенциала (24 В), в комплекте с дополнительными принадлежностями (соединительный штекер и держатель для маркировки), подвод напряжения питания 24 В из сегментной цепи (US).
PLC-RSC- 24DC/21-21 Реле	Интерфейсный блок PLC, состоит из базового клеммного модуля PLC-BSC.../21 с винтовыми зажимами и вставным миниатюрным реле с силовыми контактами, устанавливается на монтажную рейку NS 35/7.5, 2 переключающих контакта, входное напряжение 24 В постоян. тока.
UT 2,5 Универсальная клемма	Универсальная клемма, винтовая, сечение: 0,14 - 2,5 мм².
QUINT-PS-100-240AC/24DC/10 Блок питания 220/24В	Устанавливаемый на DIN-рейку импульсный источник питания 24 В постоян. тока / 10 А, с регулированием в первичной цепи, 1-фазный.
QUINT-DC-UPS/24DC/20 Источник бесперебойного питания	Источник бесперебойного питания на 24 V DC 20 A.
QUINT-BAT/24DC/12AH Аккумулятор	Аккумуляторный модуль, 24 В пост. тока, 12 Ач.
D-LAN-CAT.5E-U Адаптер DATATRAB	Адаптер DATATRAB, защитное устройство для установки в цепь передачи данных.
