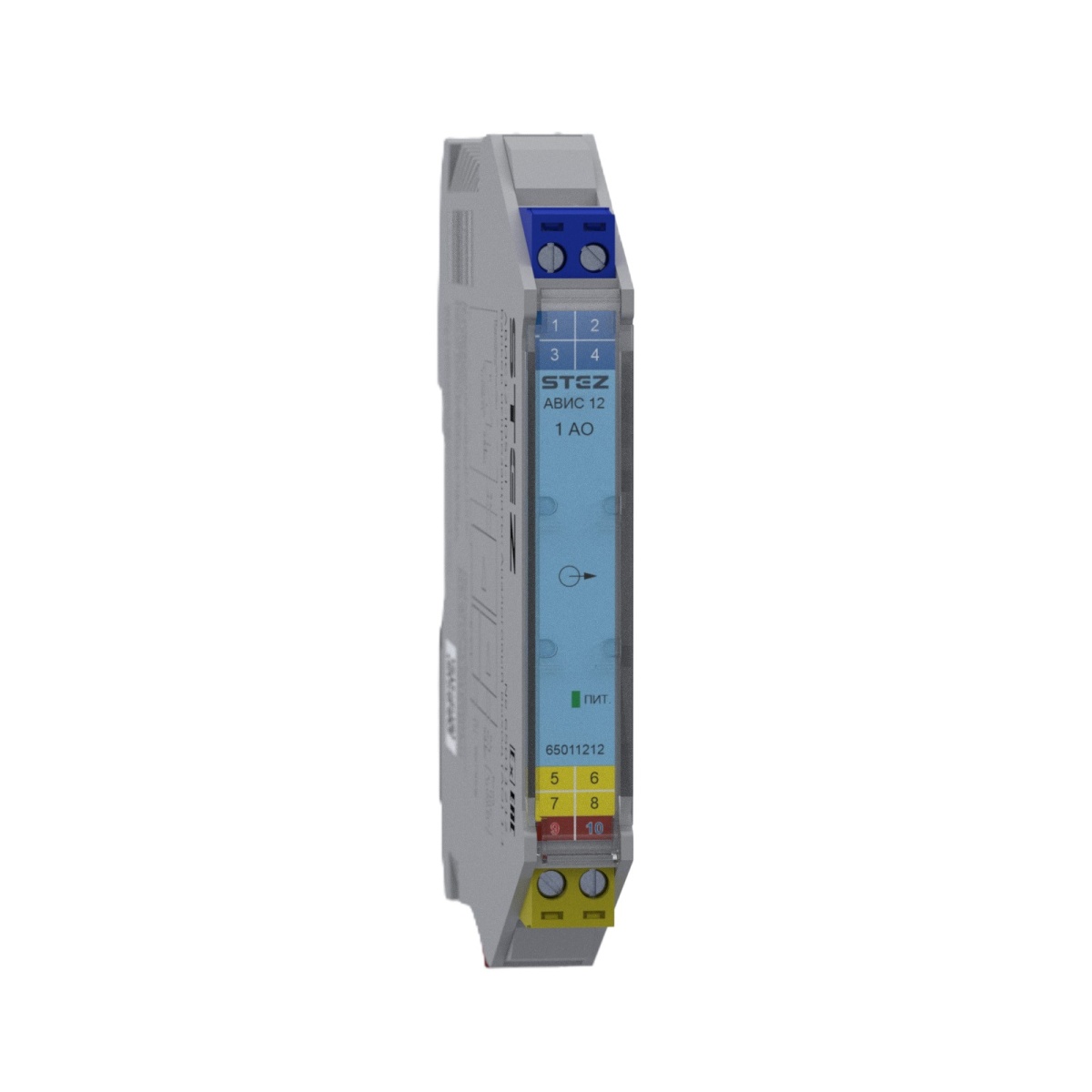

АВИС12-IDS-I-I, Барьер искрозащиты, преобразователь выходных аналоговых сигналов
-
Артикул:65011212
-
Тип подключения:Винтовой зажим

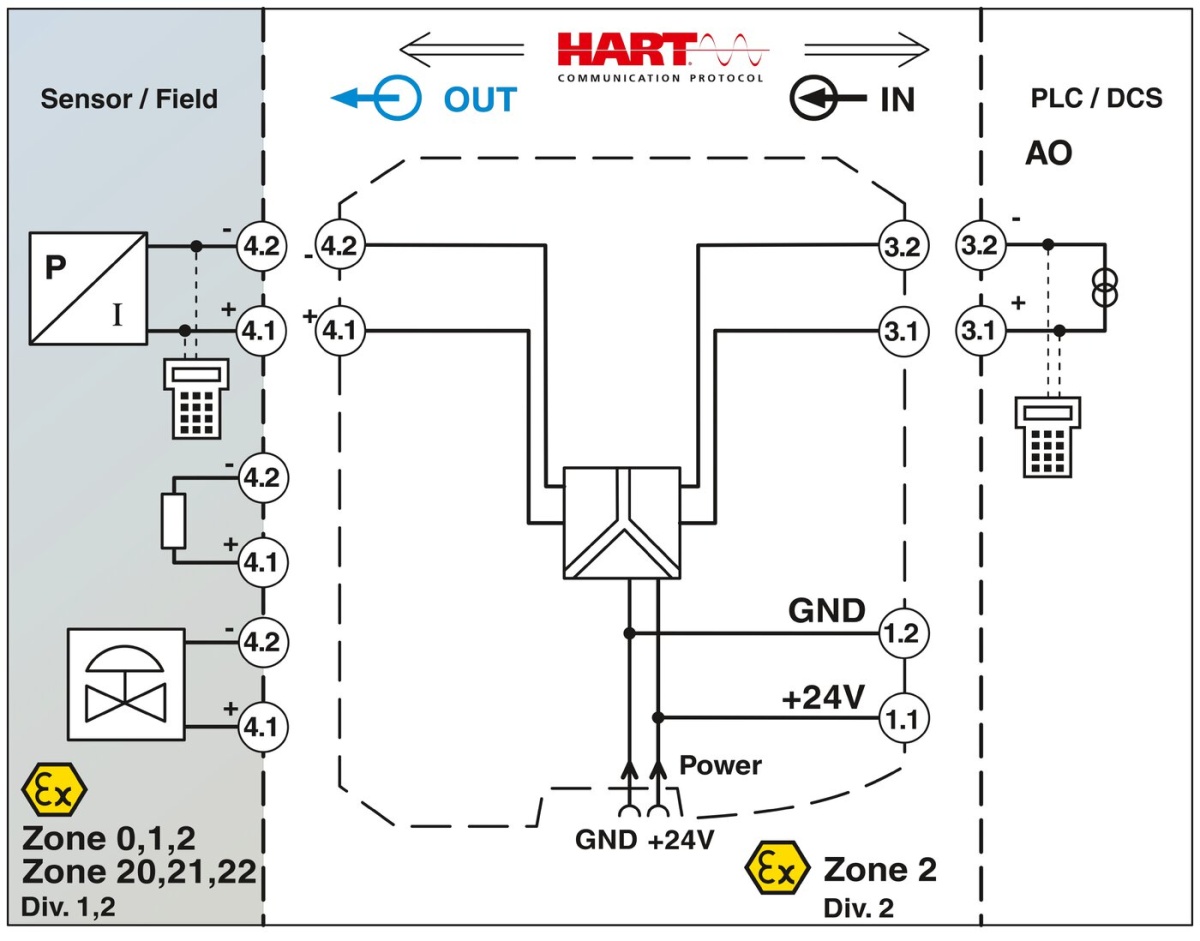

Барьер искрозащиты. Развязка выходного аналогового сигнала. Корпус 12,5 мм. Вход: 4…20 мА; Выход: [Ex ia] 4…20 мА. НАRТ-прозрачный. С функцией контроля целостности выходно цепи. 1-канальный. УПБ 2 (SIL2)
Гарантия: 5 лет
Барьер искрозащиты. Развязка выходного аналогового сигнала. Корпус 12,5 мм. Вход: 4…20 мА; Выход: [Ex ia] 4…20 мА. НАRТ-прозрачный. С функцией контроля целостности выходно цепи. 1-канальный. УПБ 2 (SIL2)
Короткое описание
Барьер искрозащиты, преобразователь выходных аналоговых сигналов
Минимальный заказ
1
Норма упаковки
1
Ширина
12,5
Длина снятия изоляции
7 мм
Тип подключения
Винтовой зажим
Сечение провода
0,2мм2 – 2,5мм2
Допустимая отн. влажность воздуха (при эксплуатации)
10…95% без образования конденсата
Электрическая прочность
3000 В / мин между неискробезопасными частями, 1500 В/мин между искробезопасными и неискробезопасным
Указания по эксплуатации
Эксплуатация Барьера искрозащиты осуществляется при температуре от -20°C до +80°C и влажности воздух
Тип входного сигнала
Постоянный ток 4…20 мА, 2-проводный активный, HART
Входное номинальное напряжение UN
24 В DC
Кол-во входов
1
Индикация рабочего напряжения
Зеленый
Тип выходного сигнала
Постоянный ток 4…20 мА, Активный
Контроль целостности цепи
Контроль целостности выходной цепи
Макс. сопротивление нагрузки активного выхода
650 Ом
Режим работы
Непрерывный, круглосуточный
MTBF, ч
100 000
Прочность изоляции
3000 В / мин между неискробезопасными частями, 1500 В/мин между искробезопасными и неискробезопасными частями
Сопротивление изоляции
100 мОм вход/выход /питание
Шина питания
Питание по шине в группе до 16-ти модулей, соединитель шины питания в комплекте
Тип подключения
Винтовой зажим
Длина упаковки (мм.)
120
Ширина упаковки (мм.)
22
Вес упаковки (гр.)
165
Длина, 1 шт. (мм.)
118
Ширина, 1 шт. (мм.)
12.5
Вес, 1 шт. (гр.)
115
Сертификат соответствия ТР ТС 012/2010
ЕАЭС RU C-RU.АЖ58. В.03553-23
Сертификат соответствия ТР ТС 020/2010
ЕАС-N-RU Д-RU.PA01.B.29949/23
Сертификат соответствия ГОСТ Р МЭК 61508
С-ГС.004.ПР.01048
Уровень функциональной безопасности УПБ/SIL
УПБ2/SIL2
Госреестр СИ
192 540
