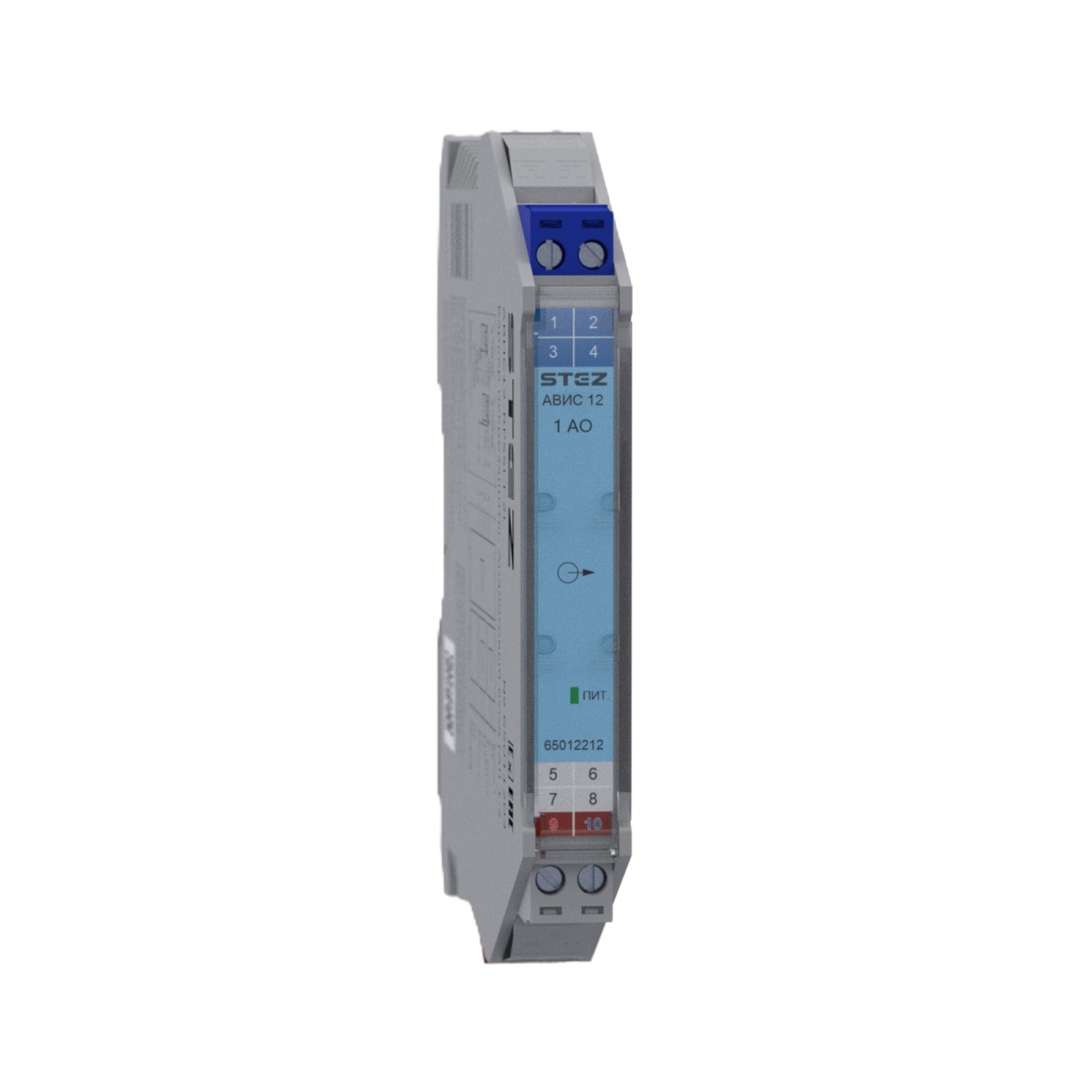

АВИС12-IDS-I-I-N, Барьер искрозащиты, преобразователь выходных аналоговых сигналов
-
Артикул:65012212
-
Тип подключения:Винтовой зажим
-
Степень защиты:IP20
-
Тип монтажа:DIN рейка 35 мм

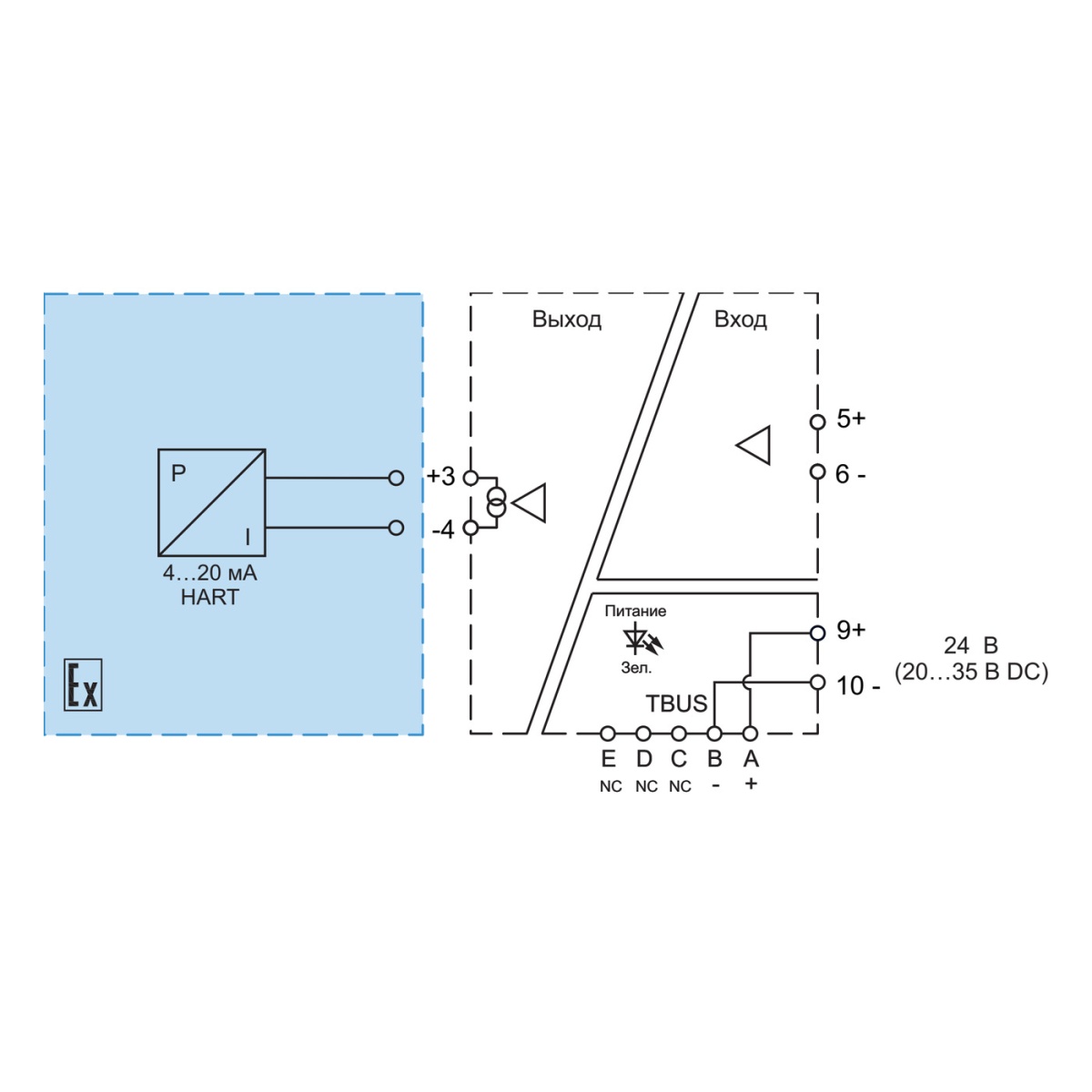

Барьер искрозащиты. Развязка выходного аналогового сигнала. Корпус 12,5 мм. Вход: 4…20 мА; Выход: [Ex ia] 4…20 мА. НАRТ-прозрачный. С функцией контроля целостности выходно цепи. 1-канальный.
АВИС12-IDS-I-I-N, Барьер искрозащиты, преобразователь выходных аналоговых сигналов
Короткое описание
Барьер искрозащиты, преобразователь выходных аналоговых сигналов
Минимальный заказ
1
Норма упаковки
1
Тип подключения
Винтовой зажим
Материал корпуса
PC
Температура окружающей среды (при эксплуатации)
-20…+60 °C
MTBF, ч
100 000
Прочность изоляции
3000 В / мин между неискробезопасными частями, 1500 В/мин между искробезопасными и неискробезопасными частями
Сопротивление изоляции
100 мОм вход/выход /питание
Шина питания
Питание по шине в группе до 16-ти модулей, соединитель шины питания в комплекте
Высота
110
Ширина
12,5
Материал корпуса
PC
Длина снятия изоляции
7 мм
Тип подключения
Винтовой зажим
Сечение провода
0,2мм2 – 2,5мм2
Температура окружающей среды (хранение/транспорт)
-40…+80 °C
Степень защиты
IP20
Допустимая отн. влажность воздуха (при эксплуатации)
10…95% без образования конденсата
Температура окружающей среды (эксплуатация)
-20…+60 °C
Электрическая прочность
3000 В / мин между неискробезопасными частями, 1500 В/мин между искробезопасными и неискробезопасным
Тип монтажа
DIN рейка 35 мм
Указания по эксплуатации
Эксплуатация Барьера искрозащиты осуществляется при температуре от -20°C до +80°C и влажности воздух
Тип входного сигнала
Постоянный ток 4…20 мА, 2-проводный активный, HART
Входное номинальное напряжение UN
24 В DC
Кол-во входов
1
Индикация рабочего напряжения
Зеленый
Тип выходного сигнала
Постоянный ток 4…20 мА, Активный
Контроль целостности цепи
Контроль целостности выходной цепи
Макс. сопротивление нагрузки активного выхода
650 Ом
Режим работы
Непрерывный, круглосуточный
Сертификат соответствия ТР ТС 012/2010
ЕАЭС RU C-RU.АЖ58. В.03553-23
Сертификат соответствия ТР ТС 020/2010
ЕАС-N-RU Д-RU.PA01.B.29949/23
Госреестр СИ
192 540
Длина упаковки (мм.)
120
Ширина упаковки (мм.)
22
Высота упаковки (мм.)
113
Вес упаковки (гр.)
165
Длина, 1 шт. (мм.)
118
Ширина, 1 шт. (мм.)
12.5
Высота, 1 шт. (мм.)
108
